Beschreibung

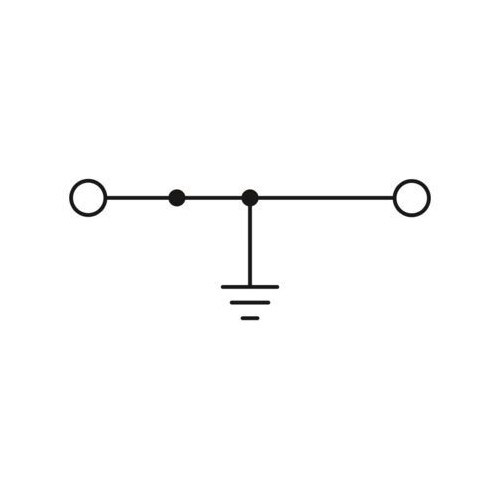

Zugfeder-Schutzleiterklemme, Anzahl der Anschlüsse: 2, Anschlussart: Zugfederanschluss, 1. Etage, Bemessungsquerschnitt: 16 mm², Querschnitt: 0,2 mm² - 25 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grün-gelb
LIMMERT-KI Beschreibung
Die PHOENIX ST 16-PE ist eine hochwertige Zugfeder-Schutzleiterklemme, die sich durch ihre zuverlässige Verbindungstechnik und vielseitige Anwendungsmöglichkeiten auszeichnet. Mit einem Bemessungsquerschnitt von 16 mm² und einer flexiblen Querschnittsunterstützung von 0,2 mm² bis 25 mm² bietet sie hervorragende Leistung in verschiedenen elektrischen Anwendungen. Die Klemme ist in einem auffälligen grün-gelben Farbdesign erhältlich und eignet sich für die Montage auf NS 35/7,5 und NS 35/15 Schienen. Die hohe Flammwidrigkeitsklasse V0 und die Nennstoßspannung von 8 kV garantieren Sicherheit und Langlebigkeit. Diese Klemme ist ideal für den Einsatz in industriellen Anwendungen, wo Zuverlässigkeit und Sicherheit von größter Bedeutung sind.
Technische Merkmale (Limmert KI extrahiert):
| Potenziale: | 1 |
| Länge: | 80 mm |
| Breite: | 12,2 mm |
| Überspannungskategorie: | III |
| Anzahl der Anschlüsse: | 2 |
| Betriebstemperatur (kalt): | -60 °C |
| Höhe NS 35/15: | 59 mm |
| Verschmutzungsgrad: | 3 |
| Montageart: | NS 35/7,5, NS 35/15 |
| Isoliermaterial: | PA |
| Querschnitt: | 0,2 mm² - 25 mm² |
| Abisolierlänge: | 18 mm |
| AWG: | 24 - 4 |
| Farbe: | grün-gelb |
| Höhe NS 35/7,5: | 51,5 mm |
| Anschlussart: | Zugfederanschluss |
| Flammwidrigkeitsklasse nach UL 94: | V0 |
| Isoliermaterialgruppe: | I |
| Nennstoßspannung: | 8 kV |
| Anzahl der Ebenen: | 1 |
| Bemessungsquerschnitt: | 16 mm² |
| Temperaturindex des Isoliermaterials: | 130 °C |
Produktmerkmale
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: | 0.2|16 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig: | 0.2|25 mm² |
| Farbe: | grün/gelb |
| Anzahl der Etagen: | 1 |
| Abschlussplatte erforderlich: | Ja |
| PEN-Funktion möglich: | Nein |
| Montageart: | Hutschiene TH35 |
| Ausführung elektrischer Anschluss 1: | Federzuganschluss |
| Breite: | 12.2 mm |
| Ausführung elektrischer Anschluss 2: | Klammeranschluss |
| Anzahl der Klemmstellen je Etage: | 2 |
| Werkstoff des Isolierkörpers: | sonstige |
| Betriebstemperatur: | -60|110 °C |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: | 16|0.25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig: | 0.2|16 mm² |
| Höhe: | 80 mm |
| Tiefe: | 50.6 mm |
