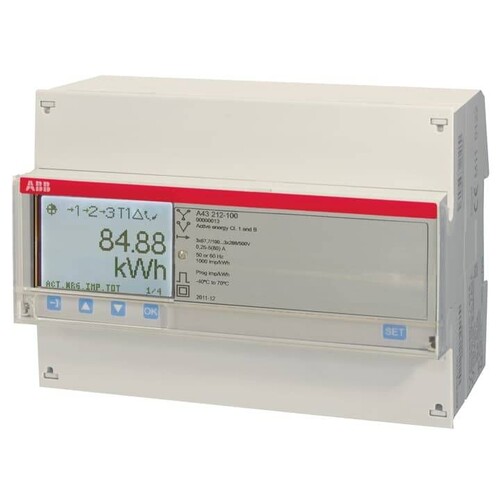

A43 212-100 ABB kWh-Zähler A43 212-100

21083161
4166560
1 Stk
7392696705226
IT
90283019
ABB
2CMA170522R1000
beantwortete(n) Fragen weitere Varianten
Drehstromzähler zur Messung eines Dreileiter- oder Vierleiter-Drehstromnetzes über einen Direktanschluss bis maximal 80 A. Folgende Werte werden über ein weiß hinterleuchtetes Display mit bis zu 7 Stellen ausgegeben: Wirkenergie (Klasse 1) und Blindenergie (Klasse 2) für Import und Export, Leistungen, Ströme, Spannungen (L-L, L-N), Frequenz, cos phi, Power Faktor und Scheinleistung, sowohl je Phase als auch gesamt. Die Kommunikation kann über die integrierte Schnittstelle RS485 (Modbus RTU) oder über die Infrarotschnittstelle zur Anbindung eines KNX-Moduls erfolgen. Der Energiezähler hat einen Ausgang. Dieser kann wahlweise als Impulsausgang zur Ausgabe der Wirk- bzw. Blindenergie oder als Alarmausgang verwendet werden. Hier können bis zu 25 Alarmwerte (Schwellwerte mit Zeitverzögerung) eingestellt werden. Zähler ist geeicht nach MID und zugelassen gemäß IEC. Die Einbaubreite beträgt 7 DIN-Module.
Anmerkungen zur LIMMERT-KI

Der ABB A43 212-100 ist ein hochentwickelter Energiezähler, der für die präzise Messung von elektrischer Energie in industriellen und gewerblichen Anwendungen konzipiert ist. Mit einer maximalen Stromstärke von 80 A und einer Nennspannung von bis zu 288 V ist dieser dreiphasige Zähler ideal für verschiedene Installationen. Der Zähler bietet eine Genauigkeitsklasse von B (MID) und ist mit einem benutzerfreundlichen, hintergrundbeleuchteten Display ausgestattet, das bis zu 7 Ziffern anzeigt. Die RS485-Schnittstelle ermöglicht eine einfache Integration in bestehende Systeme über Modbus RTU. Mit einem kompakten Design für die DIN-Schienenmontage und einem Betriebstemperaturbereich von -40 bis 70 °C ist der A43 212-100 sowohl robust als auch vielseitig einsetzbar.

Produktinfos

Nennspannung (Un) N-L: 57.7-288 V
Nennstrom (In): 5 A
Maximalstrom (Imax): 80 A
Frequenz: 50/60 Hz
Genauigkeitsklasse: B (MID) ±1%
Anzahl der Pole: 4
Anzahl der Phasen: Dreiphasig
Schutzart: IP20
Betriebstemperatur: -40 bis 70 °C
Breite: 123 mm
Höhe: 26.5 mm
Tiefe: 65 mm
Gewicht: 0.448 kg
Montageart: DIN-Schiene
Kommunikationsschnittstelle: Modbus RS485
Zählertyp: Direktanschluss
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Ausführung: Direktmessung
    Genauigkeitsklasse: B
    Nennstrom (In): 5 A
    Zählertyp: elektronisch
    Anzeigeart: digital
    Polart: Vierleiter
    Maximalstrom (Imax): 80 A
    Geeicht: Ja
    Nennspannung (Un) N-L: 288|57.7 V
    Nennspannung (Un) L-L: 100|500 V
    Tarifausführung: Eintarif
    Frequenz: 50|60 Hz
    Impulsart: S0
    Impulsrate: 1|999999 Imp/kWh (kvarh)
    Weitere Details
    Energieart: Wirk- und Blindleistung
    Geeignet für: Bezug/Lieferung
    Messungsart Lastgang: Nein
    Rücklaufsperre: Ja
    Zulassung: Measuring Instruments Directive
    Impulsausgang: elektrisch
    Montageart: REG
    Breite in Teilungseinheiten: 7
    Ausführung der Schnittstelle: Modbus
    EDL40-Signatur: Nein
    Mit Sperrcode: Nein
    Anzahl der Stellen: 7
    Schutzart (IP): IP20
