MWNF600FW_4 Elsta-Mosdorfer Messwandler MW F 600A-SOGL 4-fach Netz NÖ

33064416
1 Stk
9008507151035
AT
85371098

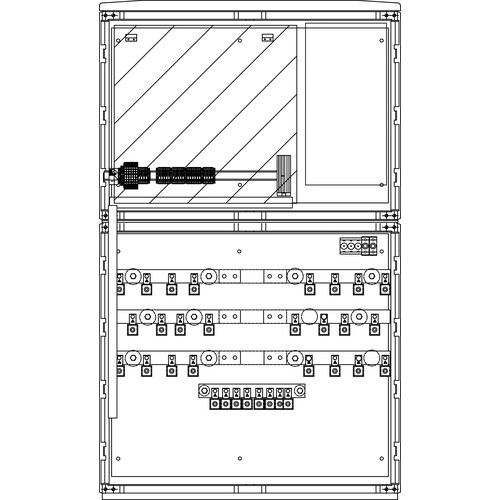

Wandlermessfeld Netz NÖ Freiluft, Freistehend, vorbereitet für Fernwirkschrank Netz NÖ. Gehäuse: Polyester GFK DH F6 1850/320, RAL 7032, Schutzart IP 44, Schutzklasse II, Scharniertüren mit SHS, vorbereitet für EHZ. Ausstattung: Wandlerteil mit Wandlerverschienung, Verdrahtung der indirekten Messleitung (inkl. Spannungspfadsicherung), Sicherung für Fernwirksteuerung. Varianten mit Mehrfachanschluss (2,4-fach) inkl. aller notwendigen Klemmen und Laschen. Zählerteil mit Montageplatte vorbereitet zur Aufnahme der Netz NÖ Messtafel (Beistellung Netz NÖ), Freibereich für Netz NÖ Fernwirkschrank (Fernwirkschrank Beistellung Netz NÖ), Tragschiene mit Zählerprüfklemmen, und Klemmen für Fernwirksteuerung (FWS), Berührungsschutzabdeckung (plombierbar), Scharniertüren mit Dreipunktverriegelung und Schwenkhebelverschluss vorbereitet für EHZ (Sperre BB, bzw. Z nicht im Lieferumfang enthalten). Freiluftvariante inkl. Heizung und Absorptionsmatte (Schaumstoffzuschnitt). Sockel: Eingrabsockel S6 X2 */320 oder Bodenmontagesockel SB6 250/320 extra zu bestellen. Hinweis: Vorbereitet für Fernwirkschrank Netz NÖ. Bodenmontagesockel nur bei geschützter Aufstellung (z.B. an einer Wand) möglich, bei ungeschützter Aufstellung (volle Windlast) ist ein Eingrabsockel zu verwenden! Abmessungen BxHxT: 1115 x 1850 x 322 mm.
Anmerkungen zur LIMMERT-KI

Der Elsta-Mosdorfer Messwandler MW F 600A-SOGL 4-fach ist eine hochqualitative Lösung für die präzise Messung von elektrischen Strömen bis zu 600 A. Mit einem robusten Gehäuse aus Polyester GFK und einer Schutzart von IP 44 ist er für den Einsatz in anspruchsvollen Umgebungen geeignet. Die kompakten Abmessungen von 1115 mm Breite, 1850 mm Höhe und 322 mm Tiefe ermöglichen eine einfache Integration in bestehende Systeme. Der Messwandler ist vorbereitet für den Anschluss an einen Fernwirkschrank und bietet sowohl eine Standard- als auch eine Freiluftvariante, die mit einer Heizung und Absorptionsmatte ausgestattet ist. Dank der Scharniertüren mit SHS ist der Zugang zu den inneren Komponenten unkompliziert. Dieser Messwandler ist die ideale Wahl für Anwendungen im Bereich der Energieverteilung und -überwachung.

Produktinfos

Gehäuse: Polyester GFK DH F6 1850/320
Farbe: RAL 7032
Schutzart (IP): IP 44
Schutzklasse: II
Scharniertüren: mit SHS
Vorbereitet für EHZ: Ja
Abmessungen (B x H x T): 1115 x 1850 x 322 mm
Anschluss Einspeisung: links direkt auf Cu/V, max. 2-fach bzw. 4-fach 240 mm²
Abgang rechts: direkt von Cu/V, max. 2-fach bzw. 4-fach 240 mm²
Bemessungsstrom: 600 A
Sockel: Eingrabsockel S6 X2 */320 oder Bodenmontagesockel SB6 250/320 (separat zu bestellen)
Geeignet für Stromwandler: inkl. Wandlerlaschen 600 A
Standardvariante für Anschluss: 2-fach 240 mm²
Freiluftvariante: inkl. Heizung und Absorptionsmatte
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Schutzart (IP): IP44
    Höhe: 1850 mm
    Breite: 1115 mm
    Tiefe: 322 mm
    Weitere Details
    Werkstoff: Kunststoff
    Farbe: grau
    RAL-Nummer: 7032
