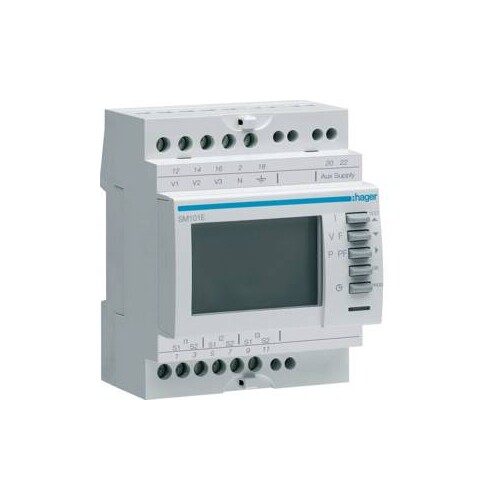

SM101E HAGER REG Mulitifunktionsmessgerät

20789678
4109215
1 Stk
3250615631015
FR
9030310090
Multimessgerät, 3phasig, über Wandlermessung, für Messung von U,I,P,Q,S
Anmerkungen zur LIMMERT-KI

Das SM101E HAGER Multimessgerät ist ein modulares, 3-phasiges Messgerät, das über Wandlermessung zur präzisen Erfassung von elektrischen Größen in Niederspannungsnetzen entwickelt wurde. Es misst Ströme, Spannungen und Leistungen und bietet eine Vielzahl von Funktionen, darunter die Messung von Momentanwerten und Mittelwerten für I1, I2, I3 sowie U1, U2, U3. Mit einem kompakten Design von 67 mm Höhe, 73 mm Breite und 50 mm Tiefe ist es einfach auf einer DIN-Schiene zu montieren. Die Schutzart IP20 gewährleistet Sicherheit in geschützten Umgebungen, während der Temperaturbereich von -10 bis 55 °C eine flexible Anwendung ermöglicht. Das digitale Bedienfeld mit Hintergrundbeleuchtung erleichtert die Nutzung und Lesbarkeit der Messwerte. Das Gerät ist ideal für die Überwachung und Analyse elektrischer Systeme in industriellen Anwendungen.

Produktinfos

Frequenz: 50 - 60 Hz
Höhe: 67 mm
Breite: 73 mm
Tiefe: 50 mm
Schutzart (IP): IP20
Anzahl Module: 4
Betriebstemperatur: -10 - 55 °C
Lager-/Transporttemperatur: -20 - 70 °C
Anschluss-/Steckertyp: Schraubanschluss
Anschlussquerschnitt (flexibel): 0.5 - 4 mm²
Anschlussquerschnitt (starr): 0.5 - 4 mm²
Gesamtverlustleistung unter Nennstrom: 5 W
Leistungsaufnahme: 5 VA
Bedienfeld: Digital
Frequenzmessbereich: 45 - 65 Hz
Strommessbereich: 0 - 9999 A
Montage: DIN Schiene
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Strommessgerät: Ja
    Blindleistungsmesser: Ja
    Mit Drehzahlmesser: Nein
    Frequenzmesser: Ja
    Impulszähler: Nein
    Voltmeter: 1|277
    Wirkleistungsmessgerät: Ja
    Weitere Details
    Montageart: DIN-Schiene
    Breite: 73
    Ausführung: Messwandler
    Höhe: 67
    Tiefe: 90
    Messwertspeicher: Nein
    Display: LCD
    Maximalstrom (Imax): 6
    Leistungsfaktor: Ja
    Scheinleistung: Ja
    Phasenwinkel (cos phi): Ja
    Anzahl der digitalen Eingänge: 0
    Anzahl der digitalen Ausgänge: 0
    Anzahl der analogen Eingänge: 7
    Anzahl der analogen Ausgänge: 0
    Spannungsart der Versorgungsspannung: AC
    Unterstützt Protokoll für PROFIBUS: Nein
    Unterstützt Protokoll für MODBUS: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Schutzart (IP), frontseitig: IP20
    Ethernet-Anschlüsse: 0
    Mit Kommunikationsschnittstelle RS-485: Nein
    Anschließbarer Leiterquerschnitt eindrähtig: 4|2.5
    Unterstützt Protokoll für PROFINET IO: Nein
    Versorgungsspannung AC 50 Hz: 200|277
    Versorgungsspannung AC 60 Hz: 200|277
    Geeignet für RJ-Stecker: Nein
    Geeicht: 0|277
    Impulsausgang: ohne
    Messungsart Lastgang: Nein
    Nennstrom (In): 5|65
    Frequenzmessbereich: 45|65
    Genauigkeitsklasse Wirkleistung nach IEC 62053-22: 0.5S
    Genauigkeitsklasse Blindleistung nach IEC 62053-23: sonstige
    Anzahl der Spannungsmesseingänge: 4
    Anzahl der Strommesseingänge: 3
    Unterstützt Protokoll für IEC 61850 Ethernet: Nein
    Unterstützt Protokoll für OPC UA PubSub: Nein
    Mit Auditprotokollierung (Audit log): Nein
    Mit Firmware-Signatur: Nein
    Mit Protokollierung von Sicherheitsereignissen (Security event log): Nein
    Mit rollenbasierter Zugriffskontrolle (RBAC): Nein
    Web-Server mit HTTPS-Übertragungsprotokoll: Nein
    Mit Kommunikationsschnittstelle KNX: Nein
    Mit Kommunikationsinterface M-Bus: Nein
    Fernanzeige: Nein
