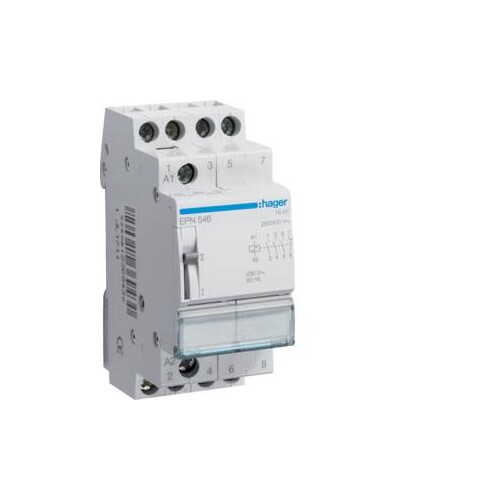

EPN546 HAGER Fernschalter 3S + 1Ö 230V AC 110V DC 16A

20740741
1397418
1 Stk
3250612369430
IN
8536490099
Fernschalter 3 Schließer und 1 Öffner 230V AC 110V DC 16A 2PLE
Anmerkungen zur LIMMERT-KI

Der EPN546 HAGER Fernschalter ist eine leistungsstarke Lösung für die Impulssteuerung in elektrischen Anlagen. Mit drei Schließern und einem Öffner bietet dieser Schalter eine Nennstromkapazität von 16 A und ist sowohl für 230 V AC als auch für 110 V DC geeignet. Der Fernschalter ist nach den Normen DIN EN 60669-1 und DIN EN 60669-2-2 konzipiert und ermöglicht eine einfache Handbedienung sowie eine direkte Beschriftung am Gerät. Seine kompakten Abmessungen von 83 mm Höhe, 35 mm Breite und 63 mm Tiefe machen ihn ideal für die Montage auf DIN-Schienen. Der EPN546 ist für Betriebstemperaturen von -5 bis 40 °C ausgelegt und bietet eine hohe Flexibilität durch Schraubanschlüsse und die Möglichkeit, Zusatzeinrichtungen nachträglich anzubringen. Mit einer maximalen Leuchtstofflampenlast von 800 VA ist dieser Fernschalter eine ausgezeichnete Wahl für moderne Steuerungssysteme.

Produktinfos

Nennstrom: 16 A
Ruhestrom: 6 mA
Anzahl Module: 2
Kontaktart: 3S + 1Ö
Anschlussquerschnitt (flexibel): 1 - 6 mm²
Anschlussquerschnitt (starr): 1,5 - 10 mm²
Anzahl der Kontakte: 4
Steuerspannung AC: 230 V
Steuerspannung DC: 110 V
Isolationsspannung Ui: 400 V
Frequenz: 50 - 60 Hz
Betriebstemperatur: -5 - 40 °C
Lager-/Transporttemperatur: -40 - 80 °C
Anschluss-/Steckertyp: Schraubanschluss
Gesamtverlustleistung: 3,60 W
Anzugsverbrauch: 55 VA
Höhe: 83 mm
Breite: 35 mm
Tiefe: 63 mm
Max Leuchtstofflampenlast: 800 VA
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Steuerspannung 1: 230|230 V
    Steuerspannungsart 1: AC
    Breite in Teilungseinheiten: 35
    Bemessungsschaltstrom: 16|60 A
    Versorgungsspannung: 250|400 V
    Montageart: DIN-Schiene
    Funktion: mechanisch Schalter
    Weitere Details
    Einbautiefe: 63 mm
    Frequenz der Steuerspannung 1: 50|60 Hz
    Steuerspannung 2: 110|110 V
    Steuerspannungsart 2: EV000461|110
    Frequenz der Steuerspannung 2: 50|60 Hz
    Spannungsart der Versorgungsspannung: AC
    Max. Glühlampenlast: 1800 W
    Max. Leuchtstofflampenlast: 800 VA
    Max. Leuchtstofflampenlast (Duo-Schaltung): 1600 VA
    Max. Leuchtstofflampenlast (parallel kompensiert): 900|60 VA
    Max. Schaltstrom (cos phi = 0,6): 16 A
    Geeignet für Handbedienung: Ja
    Anzahl der Kontakte als Öffner: 1|400
    Anzahl der Kontakte als Schließer: 3
    Anzahl der Kontakte als Wechsler: 0
