21200010 Eltako S12-200-8V

22696205
1393721
1 Stk
4010312100523
DE
85365080
21200010
beantwortete(n) Fragen weitere Varianten
2-polig 16A/250V AC. Reiheneinbaugeräte für Montage auf Tragschiene DIN-EN 60715 TH35 mit Handbetätigung und Schaltstellungsanzeige. 1 Teilungseinheit = 18mm breit, 55mm tief. Einschaltdauer 100%. Steuerleistungsbedarf 5-6W. Kontakte: 2 Schließer. Kontaktabstand 3mm. Abstand Steueranschlüsse/Kontakt > 6mm. Es können auch die anschlusskompatiblen elektronischen Stromstoßschalter ES12DX-UC, ES12-200-UC und ES12-110-UC verwendet werden. Deren Universal-Steuerspannung UC deckt den Spannungsbereich 12-230V AC 50-60 Hz und 12-230V DC ab.
Anmerkungen zur LIMMERT-KI

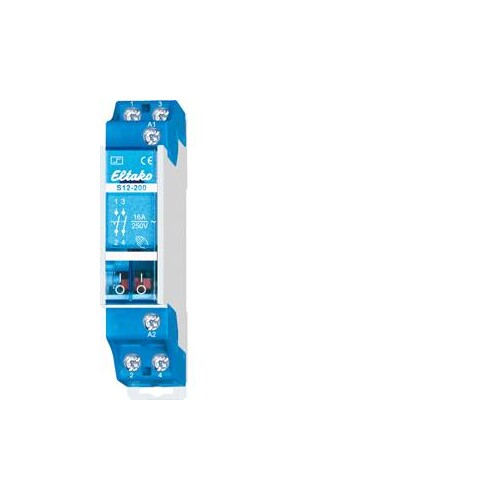

Der Eltako S12-200-8V ist ein zuverlässiger elektromechanischer Stromstoßschalter, der für die Montage auf DIN-Tragschienen nach EN 60715 konzipiert wurde. Mit einer Steuerspannung von 8 V AC und einem Bemessungsschaltstrom von 16 A eignet sich dieser Schalter ideal für verschiedene Anwendungen in der Automatisierungstechnik. Der S12-200-8V bietet eine Einschaltdauer von 100 % und einen Steuerleistungsbedarf von nur 5-6 W, was ihn besonders energieeffizient macht. Mit seinen kompakten Abmessungen von 18 mm Breite (1 Teilungseinheit) und 55 mm Tiefe ist er platzsparend und einfach zu installieren. Der Kontaktabstand beträgt 3 mm, und der Abstand zwischen Steueranschlüssen und Kontakt liegt über 6 mm, was zusätzliche Sicherheit gewährleistet. Der S12-200-8V ist kompatibel mit anderen elektronischen Stromstoßschaltern der Serie ES12, was seine Vielseitigkeit erhöht.

Produktinfos

Steuerspannung: 8 V
Steuerspannungsart: AC
Breite in Teilungseinheiten: 1 TE (18 mm)
Bemessungsschaltstrom: 16 A
Montageart: DIN-Schiene
Funktion: sonstige
Einschaltdauer: 100%
Steuerleistungsbedarf: 5-6 W
Kontaktabstand: 3 mm
Abstand Steueranschlüsse/Kontakt: > 6 mm
Tiefe: 55 mm
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Steuerspannung 1: 8|8 V
    Steuerspannungsart 1: AC
    Breite in Teilungseinheiten: 1
    Bemessungsschaltstrom: 16 A
    Montageart: DIN-Schiene
    Funktion: sonstige
    Weitere Details
    Einbautiefe: 55 mm
    Frequenz der Steuerspannung 1: 50|50 Hz
    Max. Glühlampenlast: 2300 W
    Max. Leuchtstofflampenlast: 2300 VA
    Max. Leuchtstofflampenlast (Duo-Schaltung): 2300 VA
    Max. Leuchtstofflampenlast (parallel kompensiert): 500 VA
    Max. Schaltstrom (cos phi = 0,6): 10 A
    Geeignet für Handbedienung: Nein
    Anzahl der Kontakte als Öffner: 0
    Anzahl der Kontakte als Schließer: 2
    Anzahl der Kontakte als Wechsler: 0
