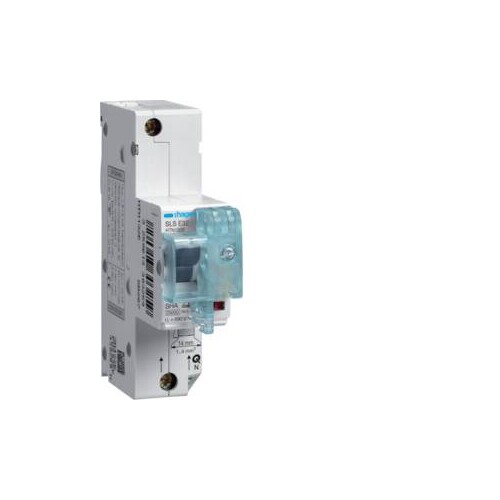

HTN132E HAGER SLS-Schalter 1P E-32A Hutschiene

20757884
2275158
3 Stk
3250613303242
FR
8536201090
HTN132E
beantwortete(n) Fragen weitere Varianten
SLS-Schalter 1 polig E-Charakteristik 32A für Hutschienenmontage
Anmerkungen zur LIMMERT-KI

Der HTN132E HAGER SLS-Schalter ist ein einpoliger Schalter mit E-Charakteristik, der für die Hutschienenmontage konzipiert ist und eine Nennstromstärke von 32 A bietet. Er ist für Betriebsspannungen von 230 / 400 V geeignet und zeichnet sich durch eine hohe Stoßspannungsfestigkeit von 6000 V aus. Mit einer kompakten Baugröße von 27 mm Breite, 110 mm Höhe und 85 mm Tiefe ist er ideal für Anwendungen in elektrischen Verteilungen. Der Schalter verfügt über eine hohe Ausschaltvermögen von 25 kA und bietet eine zuverlässige Lösung für den Schutz elektrischer Anlagen. Die Schutzart IP20 gewährleistet, dass der Schalter für den Einsatz in geschützten Umgebungen geeignet ist. Der HTN132E ist nach den relevanten Normen zugelassen und bietet eine lange Lebensdauer sowohl bei elektrischen als auch mechanischen Schaltspielen.

Produktinfos

Polanzahl: 1 P
Polart: 1 P
Anzahl Module: 1.5
Bemessungsbetriebsspannung Ue: 230 / 400 V
Frequenz: 50/60 Hz
Isolationsspannung: 690 V
Stoßspannungsfestigkeit: 6000 V
Nennstrom: 32 A
Ausschaltvermögen Ics: 12.5 kA
Einstellung des thermischen Auslösers: 1.05 / 1.2 In
Magnetischer Einstellstrom: 5 / 6.25 In
Ausschaltvermögen Icn bei 230V AC: 25 kA
Nennstrom bei -25 °C: 41.8 A
Nennstrom bei -20 °C: 41 A
Nennstrom bei -15 °C: 40.2 A
Nennstrom bei -10 °C: 39.4 A
Nennstrom bei -5 °C: 38.5 A
Tiefe installiertes Produkt: 85 mm
Höhe installiertes Produkt: 110 mm
Breite installiertes Produkt: 27 mm
Maximale Verlustleistung pro Pol: 8 W
Gerätelebensdauer elektrische Schaltspiele: 1500
Gerätelebensdauer mechanische Schaltspiele: 10000
Drehmoment: 4 Nm
Montageart: DIN-Schiene (REG)
Schutzart (IP): IP20
Betriebstemperatur: -25…55 °C
Lager-/Transporttemperatur: -25…80 °C
Eichungstemperatur: 30 °C
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Auslösecharakteristik: E
    Polzahl: 1
    Montageart: DIN-Schiene
    Bemessungsstrom: 32 A
    Bemessungsspannung: 400 V
    Bemessungsisolationsspannung Ui: 690 V
    Bemessungsabschaltvermögen: 25 kA
    Bemessungsstoßspannungsfestigkeit: 6 kV
    Schutzart (IP): IP20
    Weitere Details
    Mitschaltender Neutralleiter: Nein
    Frequenz: 50 Hz
    Überspannungskategorie: 4
    Verschmutzungsgrad: 3
    Baugröße nach DIN 43880: 2
