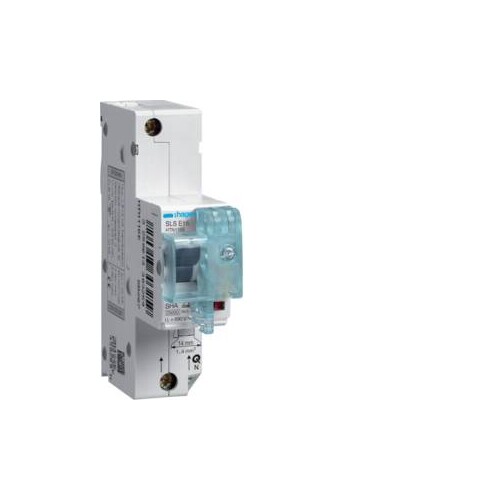

HTN116E HAGER SLS-Schalter 1P E-16A Hutschiene

20757863
4812115
3 Stk
3250613303211
FR
8536201090
HTN116E
beantwortete(n) Fragen weitere Varianten
SLS-Schalter 1 polig E-Charakteristik 16A für Hutschienenmontage
Anmerkungen zur LIMMERT-KI

Der HTN116E HAGER SLS-Schalter ist ein einpoliger E-Charakteristik Schalter mit einem Nennstrom von 16A, der speziell für die Montage auf Hutschienen konzipiert wurde. Er bietet eine Bemessungsbetriebsspannung von 230/400 V und ist für Frequenzen von 50/60 Hz geeignet. Mit einer Isolationsspannung von 690 V und einer Stoßspannungsfestigkeit von 6000 V gewährleistet dieser Schalter hohe Sicherheit und Zuverlässigkeit. Das Gerät hat eine kompakte Bauweise mit Abmessungen von 85 mm Tiefe, 110 mm Höhe und 27 mm Breite. Der HTN116E hat ein Ausschaltvermögen von 25 kA bei 230V AC und eine Lebensdauer von 1500 elektrischen Schaltspielen. Mit einer Schutzart von IP20 ist er ideal für den Einsatz in geschützten Umgebungen. Der Schalter ist nach VDE zugelassen und erfüllt die Anforderungen der europäischen Richtlinien.

Produktinfos

Polzahl: 1 P
Polart: 1 P
Mitschaltender Neutralleiter: Nein
Anzahl Module: 1.5
Bemessungsbetriebsspannung Ue: 230 / 400 V
Frequenz: 50/60 Hz
Isolationsspannung: 690 V
Stoßspannungsfestigkeit: 6000 V
Nennstrom: 16 A
Ausschaltvermögen Ics: 12.5 kA
Einstellung des thermischen Auslösers: 1.05 / 1.2 In
Magnetischer Einstellstrom: 5 / 6.25 In
Ausschaltvermögen Icn bei 230V AC: 25 kA
Nennstrom bei -25 °C: 27.7 A
Nennstrom bei -20 °C: 26.9 A
Nennstrom bei -15 °C: 26 A
Nennstrom bei -10 °C: 25.1 A
Nennstrom bei -5 °C: 24.1 A
Tiefe installiertes Produkt: 85 mm
Höhe installiertes Produkt: 110 mm
Breite installiertes Produkt: 27 mm
Maximale Verlustleistung pro Pol: 6.5 W
Gerätelebensdauer elektrische Schaltspiele: 1500
Gerätelebensdauer mechanische Schaltspiele: 10000
Drehmoment: 4 Nm
Montageart: DIN-Schiene (REG)
Zulassungen: VDE
Schutzart (IP): IP20
Betriebstemperatur: -25…55 °C
Lager-/Transporttemperatur: -25…80 °C
Eichungstemperatur: 30 °C
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Auslösecharakteristik: E
    Polzahl: 1
    Montageart: DIN-Schiene
    Bemessungsstrom: 16 A
    Bemessungsspannung: 400 V
    Bemessungsisolationsspannung Ui: 690 V
    Bemessungsabschaltvermögen: 25 kA
    Bemessungsstoßspannungsfestigkeit: 6 kV
    Schutzart (IP): IP20
    Weitere Details
    Mitschaltender Neutralleiter: Nein
    Frequenz: 50 Hz
    Überspannungskategorie: 4
    Verschmutzungsgrad: 3
    Baugröße nach DIN 43880: 2
