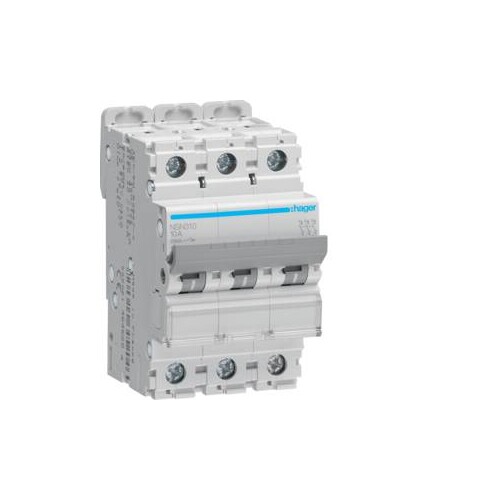

NSN310 HAGER LS-Schalter 3polig, D-10A, 25kA

20781971
3987582
1 Stk
3250614646348
FR
8536201090
Leitungsschutzschalter 3P 25kA D-10A 3M
Anmerkungen zur LIMMERT-KI

Der HAGER NSN310 Leitungsschutzschalter ist ein hochqualitativer 3-poliger Schalter mit einer Nennstromstärke von 10 A und einem Ausschaltvermögen von 25 kA. Er ist für den Einsatz in AC-Netzen mit einer Bemessungsbetriebsspannung von bis zu 415 V ausgelegt und bietet eine hohe Sicherheit durch die Schutzart IP20. Mit einer kompakten Bauweise von 52,5 mm Breite, 83 mm Höhe und 70 mm Tiefe ist dieser Schalter ideal für die Montage auf DIN-Schienen. Die Auslösercharakteristik D sorgt für zuverlässigen Schutz bei Kurzschlüssen und Überlastungen. Der Schalter ist für Betriebstemperaturen von -25 bis 70 °C geeignet und bietet eine maximale Verlustleistung von nur 3 W pro Pol. Er ist eine ausgezeichnete Wahl für industrielle Anwendungen, bei denen Zuverlässigkeit und Sicherheit oberste Priorität haben.

Produktinfos

Anzahl der Pole: 3
Nennstrom: 10 A
Ausschaltvermögen Icn bei 230V AC: 10 kA
Ausschaltvermögen Icn bei 400V AC: 10 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC: 25 kA
Betriebsspannung: 415 V
Frequenz: 50-60 Hz
Schutzart (IP): IP20
Betriebstemperatur: -25 bis 70 °C
Tiefe: 70 mm
Höhe: 83 mm
Breite: 52,5 mm
Montageart: DIN-Schiene
Auslösercharakteristik: D
Anzahl Module: 3
Maximale Verlustleistung pro Pol: 3 W
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Auslösecharakteristik: D
    Bemessungsstrom: 10|70 A
    Polzahl (gesamt): 3
    Mitschaltender Neutralleiter: Nein
    Bemessungsspannung: 415 V
    Frequenz: 50|60 Hz
    Breite in Teilungseinheiten: 3
    Spannungsart: AC
    Zusatzeinrichtungen möglich: Ja
    Schutzart (IP): IP20
    Weitere Details
    Überspannungskategorie: 3|35
    Verschmutzungsgrad: 2|60
    Einbautiefe: 70|60 mm
    Anzahl der abgesicherten Pole: 3
    Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10|25 kA
    Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 50|35 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 25 kA
    Bemessungsisolationsspannung Ui: 500|25
    Explosionsgeschützt: Nein
    Verlustleistung: 6.13
    Anschließbarer Leiterquerschnitt eindrähtig: 1|35
    Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
    Umgebungstemperatur während des Betriebs: -25|70
    Unterputzmontage: Ja
