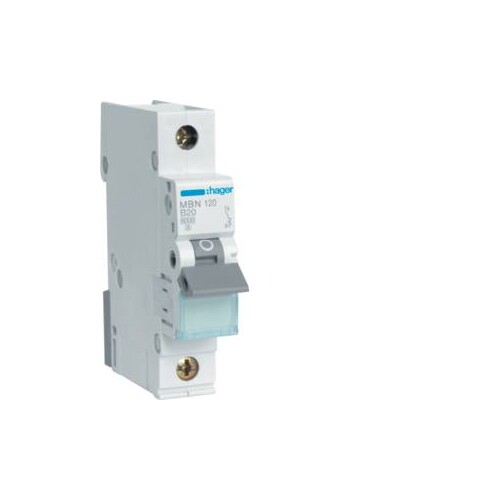

MBN120 HAGER LS-Schalter 1polig 6kA B-20A 1M

20778604
1275133
12 Stk
3250614310102
FR
8536201090
Leitungsschutzschalter 1 polig 6kA B-Charakteristik 20A 1 Modul
Anmerkungen zur LIMMERT-KI

Der MBN120 HAGER Leitungsschutzschalter ist ein hochqualitativer 1-poliger Schutzschalter mit einer Bemessungsstromstärke von 20 A und einer Kurzschlussfestigkeit von 6 kA. Er ist für den Einsatz in AC-Anwendungen mit einer Betriebsspannung von 230/400 V konzipiert und bietet eine zuverlässige Überlast- und Kurzschlusssicherung. Mit einer kompakten Bauweise von 70 mm Tiefe, 83 mm Höhe und 17,5 mm Breite ist er ideal für den Einsatz in modularen Installationen. Der Schalter ist nach EN 60898-1 zertifiziert und erfüllt die Anforderungen der Schutzart IP20, was ihn für den Einsatz in trockenen Umgebungen geeignet macht. Die Temperaturbeständigkeit reicht von -25 °C bis 70 °C, was ihn vielseitig einsetzbar macht. Der MBN120 ist zudem mit einem schraubbaren Anschluss ausgestattet, der eine einfache Installation ermöglicht.

Produktinfos

Anzahl der geschützten Pole: 1
Anzahl der Pole: 1 P
Typ des Pols: 1 P
Charakteristik: B
Anzahl der Module: 1
N-Neutral Schaltung: Nein
Bemessungsstrom: 20 A
Bemessungs-Spannung: 230/400 V
Frequenz: 50/60 Hz
Rated short circuit breaking capacity Icn: 6 kA
Rated insulation voltage: 500 V
Rated impulse withstand voltage: 4000 V
Betriebstemperatur: -25…70 °C
Schutzart (IP): IP20
Tiefe des installierten Produkts: 70 mm
Höhe des installierten Produkts: 83 mm
Breite des installierten Produkts: 17,5 mm
Tightening torque: 2,8 Nm
Preisanzeige nur nach Anmeldung
B

    Produktvarianten

    20778751
    Preisanzeige nur nach Anmeldung
    20779283
    Preisanzeige nur nach Anmeldung
    02077973
    Preisanzeige nur nach Anmeldung
    20779157
    Preisanzeige nur nach Anmeldung
    20778849
    Preisanzeige nur nach Anmeldung
    20778891
    Preisanzeige nur nach Anmeldung
    02077959
    Preisanzeige nur nach Anmeldung
    20778632
    Preisanzeige nur nach Anmeldung
    20778779
    Preisanzeige nur nach Anmeldung
    02077994
    Preisanzeige nur nach Anmeldung
    20778814
    Preisanzeige nur nach Anmeldung
    02078085
    Preisanzeige nur nach Anmeldung
    20779234
    Preisanzeige nur nach Anmeldung
    20778695
    Preisanzeige nur nach Anmeldung
    20779402
    Preisanzeige nur nach Anmeldung
    20779451
    Preisanzeige nur nach Anmeldung
    20779409
    Preisanzeige nur nach Anmeldung
    20778737
    Preisanzeige nur nach Anmeldung
    02078099
    Preisanzeige nur nach Anmeldung
    02077987
    Preisanzeige nur nach Anmeldung
    20779346
    Preisanzeige nur nach Anmeldung
    20779178
    Preisanzeige nur nach Anmeldung
    20779150
    Preisanzeige nur nach Anmeldung

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Auslösecharakteristik: B
    Bemessungsstrom: 20|70 A
    Polzahl (gesamt): 1
    Mitschaltender Neutralleiter: 0|35
    Bemessungsspannung: 400 V
    Frequenz: 50|60 Hz
    Breite in Teilungseinheiten: 1
    Spannungsart: AC
    Zusatzeinrichtungen möglich: Nein
    Schutzart (IP): IP20
    Weitere Details
    Energiebegrenzungsklasse: 3
    Überspannungskategorie: 3|35
    Verschmutzungsgrad: 2|60
    Einbautiefe: 70|60 mm
    Anzahl der abgesicherten Pole: 1
    Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6|25 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 6|25 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 0 kA
    Bemessungsisolationsspannung Ui: 500
    Explosionsgeschützt: Nein
    Verlustleistung: 2.79
    Anschließbarer Leiterquerschnitt eindrähtig: 1|35
    Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
    Umgebungstemperatur während des Betriebs: -25|70
    Unterputzmontage: Ja
