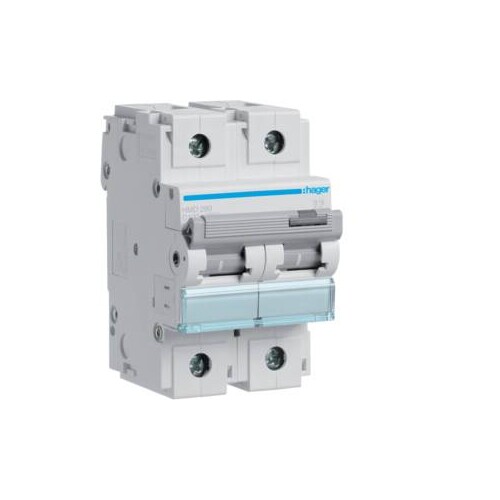

HMD290 HAGER LS-Schalter 2P 15kA D-100A 3M

20757128
4898871
1 Stk
3250613230296
FR
8536209090
Leitungsschutzschalter 2 polig 15kA D-Charakteristik 100A 3 Module
Anmerkungen zur LIMMERT-KI

Der HMD290 HAGER Leitungsschutzschalter ist ein hochleistungsfähiges Gerät mit einer D-Charakteristik und einem Nennstrom von 100 A. Er schützt vor Überlast und Kurzschluss mit einem Ausschaltvermögen von bis zu 15 kA. Mit einer Breite von 3 Modulen und einer Höhe von 90 mm ist er ideal für den Einsatz in modularen Schaltschränken. Der Schalter ist für AC-Betrieb mit einer Bemessungsbetriebsspannung von 415 V und einer Frequenz von 50/60 Hz konzipiert. Die Isolationspannung beträgt 500 V, während die Stoßspannungsfestigkeit 6000 V erreicht. Mit einer Gesamtverlustleistung von 16.33 W und einer Lebensdauer von 4000 elektrischen Schaltspielen ist der HMD290 eine zuverlässige Wahl für Ihre elektrischen Installationen. Die Schutzart IP20 gewährleistet eine sichere Anwendung in geschützten Umgebungen.

Produktinfos

Anzahl der abgesicherten Pole: 2
Polzahl: 2 P
Polart: 2 P
Auslösercharakteristik: D
Mitschaltender Neutralleiter: Nein
Anzahl Module: 3
Ausschaltvermögen Icn AC nach IEC 60898-1: 15 kA
Bemessungsbetriebsspannung Ue: 415 V
Versorgungsspannungsart: AC
Frequenz: 50/60 Hz
Isolationspannung: 500 V
Stoßspannungsfestigkeit: 6000 V
Nennstrom: 100 A
Ausschaltvermögen Betriebs kurzschlussstrom Ics AC nach IEC 60898-1: 7.5 kA
Nennstrom bei 30°C nach IEC 60947: 100 A
Tiefe installiertes Produkt: 70 mm
Höhe installiertes Produkt: 90 mm
Gesamtverlustleistung unter Nennstrom: 16.33 W
Gerätelebensdauer, elektrische Schaltspiele: 4000
Schutzart (IP): IP20
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Auslösecharakteristik: D
    Bemessungsstrom: 100|70 A
    Polzahl (gesamt): 2
    Mitschaltender Neutralleiter: Nein
    Bemessungsspannung: 415 V
    Frequenz: 50|60 Hz
    Breite in Teilungseinheiten: 3
    Spannungsart: AC
    Zusatzeinrichtungen möglich: Ja
    Schutzart (IP): IP20
    Weitere Details
    Überspannungskategorie: 3|70
    Verschmutzungsgrad: 3|60
    Einbautiefe: 70|60 mm
    Anzahl der abgesicherten Pole: 2
    Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 15|50 kA
    Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 15 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 15|70 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
    Bemessungsisolationsspannung Ui: 500|50
    Explosionsgeschützt: Nein
    Verlustleistung: 16.33
    Anschließbarer Leiterquerschnitt eindrähtig: 1|70
    Anschließbarer Leiterquerschnitt mehrdrähtig: 1|50
    Umgebungstemperatur während des Betriebs: -25|70
    Unterputzmontage: Ja
