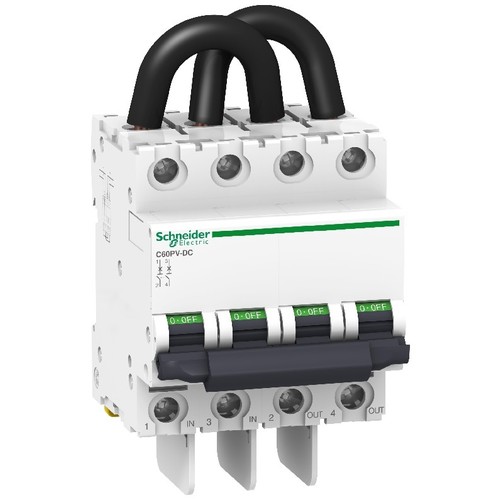

A9N61650 Schneider E. C60PV DC LS/Photovoltaik 2P 10A 800VDC

22146194
2850998
1 Stk
3606480504068
23606480504062
CN
8536201090
Leitungsschutzschalter C60N Multi 9 OEM, 10 kA (IEC/EN 60947-2). 4-polig, Nennstrom 10A, B-Charakteristik, Betriebsspannung (Ue) 415V AC / 250V DC, Isolationsspannung (Ui) 500V AC. Einfach-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Befestigung über normalen Clipverschluss auf DIN-Schiene. Sprungschaltung für verschleißarmes Schalten der Kontakte. Leitungsschutzschalter C60 sind für eine hohe Lebensdauer und stark beanspruchte industrielle Umgebungen ausgelegt. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung (OF), Fehlerauslösung (SD), Arbeitsstromauslöser (MX, MX+OF), Unterspannungsauslöser (MN, MNs, MNx). Werkzeuglose Montage linksseitig am Gerät. Der C60N erfüllt folgende Normen- IEC60947-2.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric C60PV DC Miniatur-Leitungsschutzschalter ist speziell für Photovoltaikanwendungen konzipiert und bietet zuverlässigen Schutz in DC-Netzen. Mit einer Nennstromstärke von 10 A und einer maximalen Betriebsspannung von 800 V DC ist dieser Schalter ideal für den Einsatz in Solarenergiesystemen. Die B-Kurve sorgt für eine zuverlässige Auslösung bei Überlastbedingungen. Mit einer kompakten Bauform von 132,7 mm Höhe, 72 mm Breite und 77,4 mm Tiefe ist er einfach auf einer 35 mm DIN-Schiene zu montieren. Der C60PV DC erfüllt die Anforderungen der EN/IEC 60947-2 Normen und bietet eine hohe mechanische Haltbarkeit von bis zu 20.000 Zyklen. Dieser Schalter ist die perfekte Wahl für nachhaltige Energieanwendungen und bietet eine hohe Zuverlässigkeit und Sicherheit.

Produktinfos

Produkttyp: Miniatur-Leitungsschutzschalter
Polzahl: 2P
Nennstrom: 10 A
Bemessungsbetriebsspannung: 800 V DC
Kurve: B
Netztyp: DC
Einschaltkategorie: Kategorie A (EN/IEC 60947-2)
Geeignet für Isolation: Ja (EN/IEC 60947-2)
Magnetische Auslöseschwelle: 5.5 x In
Bruchleistung: 3 kA bei 650 V DC, 1.5 kA bei 800 V DC
Nennisolationsspannung: 1000 V DC
Nennstoßfestigkeitsspannung: 6 kV
Höhe: 132,7 mm
Breite: 72 mm
Tiefe: 77,4 mm
Gewicht: 0,545 kg
Farbe: Weiß
Mechanische Haltbarkeit: 20000 Zyklen
Elektrische Haltbarkeit: 1500 Zyklen (L/R = 2 ms)
Befestigungsart: Festmontage auf 35 mm DIN-Schiene
Anschlussart: Tunnelanschluss (1…25 mm² starr, 1…16 mm² flexibel)
Umgebungstemperatur: -25…70 °C
Luftfeuchtigkeit: 95 % bei 55 °C
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Auslösecharakteristik: B
    Bemessungsstrom: 10 A
    Polzahl (gesamt): 2
    Mitschaltender Neutralleiter: Nein
    Bemessungsspannung: 800 V
    Frequenz: 50|50 Hz
    Breite in Teilungseinheiten: 4|50
    Spannungsart: EV000461|16
    Zusatzeinrichtungen möglich: Ja
    Schutzart (IP): IP40
    Weitere Details
    Energiebegrenzungsklasse: 4
    Überspannungskategorie: 4
    Verschmutzungsgrad: 2
    Einbautiefe: 44|50 mm
    Anzahl der abgesicherten Pole: 2|16
    Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 2 kA
    Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 44 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 50|50 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 2 kA
    Bemessungsisolationsspannung Ui: 1000|25
    Explosionsgeschützt: 0|70
    Verlustleistung: 6.8
    Anschließbarer Leiterquerschnitt eindrähtig: 1|25
    Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
    Umgebungstemperatur während des Betriebs: -25|70
    Unterputzmontage: Nein
