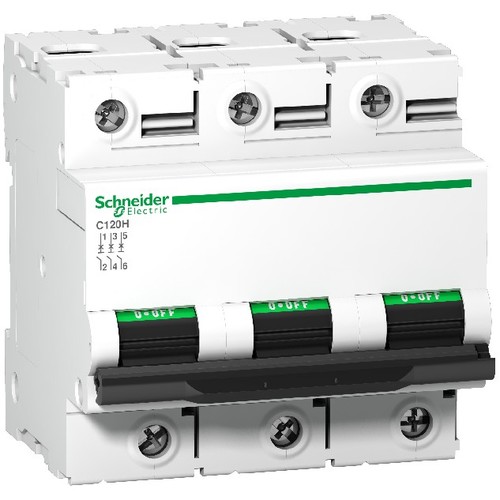

A9N18468 Schneider E. Leistungsschutz- schalter C120H 3P 80A C 15KA

21211674
4356379
1 Stk
3606480380396
FR
8536209090
weitere Infos weitere Infos ausblenden
Schneider Elec.
A9N18468
beantwortete(n) Fragen weitere Varianten
Leitungsschutzschalter Acti 9 iDPN, 6kA (IEC/EN 60898-1). 3-polig, Nennstrom 40A, C-Charakteristik, 3TE, Betriebsspannung (Ue) 400V AC, Isolationsspannung (Ui) 440V AC. Schutz gegen Kurzschluss und Überlast in elektrischen Anlagen, in denen der Neutralleiter mitgeschaltet wird. Die sehr enge Bauform ermöglicht eine hohe Packungsdichte im Schaltschrank. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit FI-Blöcken. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iDPN Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1.
Ausklappen Einklappen
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

02210161
Preisanzeige nur nach Anmeldung
27961536
Preisanzeige nur nach Anmeldung
21220347
Preisanzeige nur nach Anmeldung
21246079
Preisanzeige nur nach Anmeldung
21618494
Preisanzeige nur nach Anmeldung
10018106
Preisanzeige nur nach Anmeldung
21618487
Preisanzeige nur nach Anmeldung
21082755
Preisanzeige nur nach Anmeldung
21838099
Preisanzeige nur nach Anmeldung
27756267
Preisanzeige nur nach Anmeldung
21618501
Preisanzeige nur nach Anmeldung
21618515
Preisanzeige nur nach Anmeldung
21618508
Preisanzeige nur nach Anmeldung
21618480
Preisanzeige nur nach Anmeldung
02012005
Preisanzeige nur nach Anmeldung
20233269
Preisanzeige nur nach Anmeldung
02211967
Preisanzeige nur nach Anmeldung
20232289
Preisanzeige nur nach Anmeldung
02011781
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 80 A
Polzahl (gesamt): 3
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Breite in Teilungseinheiten: 4.5|60
Spannungsart: EV000460|35
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 44 mm
Frequenz: 50|60 Hz
Anzahl der abgesicherten Pole: 3|35
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 15 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 15 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 30|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
Bemessungsisolationsspannung Ui: 500|50
Explosionsgeschützt: 0|60
Verlustleistung: 3.2
Anschließbarer Leiterquerschnitt eindrähtig: 1.5|50
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|35
Umgebungstemperatur während des Betriebs: -30|60
Unterputzmontage: Nein
