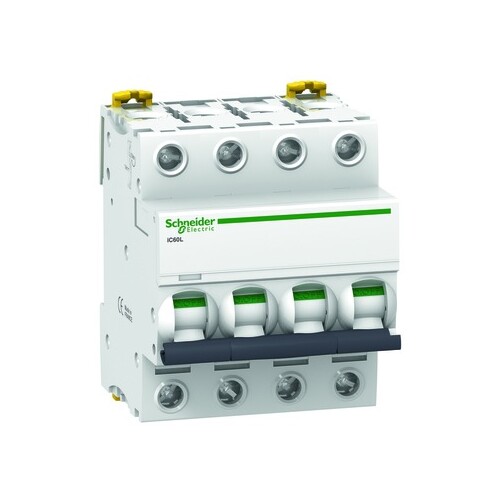

A9F92416 Schneider E. iC60L Leitungsschutzschalter 4P 16A Z

23892765
4111626
1 Stk
3606480085727
13606480085724
43606480085725
FR
8536201090
Leitungsschutzschalter Acti 9 iC60L, 15kA (IEC/EN 60898-1), 25kA (IEC/EN 60947-2). 4-polig, Nennstrom 16A, Z-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Einfach-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60L Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 (bis 40A) und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der A9F92416 Leitungsschutzschalter von Schneider Electric ist ein hochqualitativer 4-poliger Schutzschalter mit einer Nennstromstärke von 16A und einer Auslösecharakteristik vom Typ Z. Er eignet sich für Betriebsspannungen bis 400V und Frequenzen von 50 bis 60 Hz. Mit einer Breite von 4 Teilungseinheiten (TE) ist er kompakt und einfach zu installieren. Der Schutzschalter ist mit einem IP20 Schutzgrad ausgestattet, was ihn ideal für den Einsatz in geschützten Innenräumen macht. Zusätzliche Funktionen wie die Möglichkeit zur Verwendung von Zusatzmodulen und die einfache Montage auf Hutschienen machen ihn zu einer flexiblen Lösung für verschiedene Anwendungen. Der iC60L erfüllt die Normen IEC/EN 60898-1 und IEC/EN 60947-2 und ist somit ein zuverlässiges Produkt für die Absicherung elektrischer Anlagen.

Produktinfos

Auslösecharakteristik: Z
Bemessungsstrom: 16 A
Polzahl (gesamt): 4
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50/60 Hz
Breite in Teilungseinheiten: 4 TE
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Auslösecharakteristik: Z
    Bemessungsstrom: 16 A
    Polzahl (gesamt): 4
    Mitschaltender Neutralleiter: Nein
    Bemessungsspannung: 400 V
    Frequenz: 50|60 Hz
    Breite in Teilungseinheiten: 4|60
    Spannungsart: EV000509|16
    Zusatzeinrichtungen möglich: Ja
    Schutzart (IP): IP20
    Weitere Details
    Energiebegrenzungsklasse: 3
    Überspannungskategorie: 4
    Verschmutzungsgrad: 3
    Einbautiefe: 44.5|60 mm
    Anzahl der abgesicherten Pole: 4|16
    Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 15 kA
    Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 15 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 50|60 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 25 kA
    Bemessungsisolationsspannung Ui: 500|25
    Explosionsgeschützt: 0|70
    Verlustleistung: 2.4
    Anschließbarer Leiterquerschnitt eindrähtig: 1|25
    Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
    Umgebungstemperatur während des Betriebs: -35|70
    Unterputzmontage: Nein
