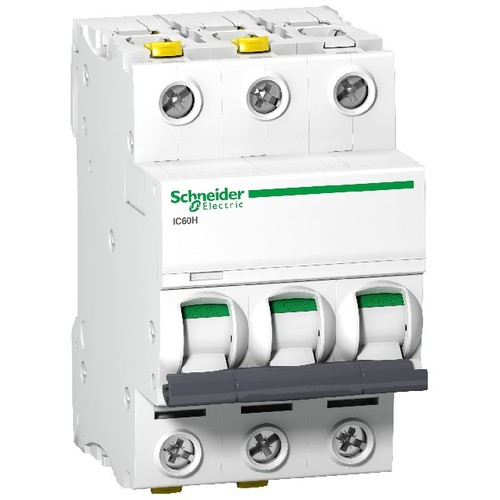

A9F08320 Schneider E. Leistungsschutz- schalter iC60H,3P,20A,D,10KA

10017938
4111535
1 Stk
3606480439414
13606480439411
43606480439412
BG
8536201090
Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 3-polig, Nennstrom 20A, D-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Leistungsschutzschalter iC60H ist ein hochqualitativer Miniatur-Leitungsschutzschalter, der sich ideal für die Verteilung elektrischer Energie eignet. Mit einer Nennstromstärke von 20 A und einer Unterbrechungskapazität von 10 kA bietet er zuverlässigen Schutz gegen Überlast und Kurzschluss. Der Schalter ist thermomagnetisch und verfügt über eine D-Charakteristik, was ihn besonders geeignet für Anwendungen mit hohen Einschaltströmen macht. Mit den kompakten Abmessungen von 91 mm Höhe, 54 mm Breite und 78,5 mm Tiefe ist er einfach in bestehende Systeme zu integrieren. Der iC60H erfüllt alle relevanten Normen und ist für den Einsatz in anspruchsvollen Umgebungen ausgelegt, mit einem IP20-Schutzgrad und einem Temperaturbereich von -35 bis 70 °C. Dieser Schalter ist die perfekte Wahl für alle, die Wert auf Sicherheit und Zuverlässigkeit in ihren elektrischen Installationen legen.

Produktinfos

Geräteanwendung: Distribution
Baureihe: Acti 9
Produktart: Miniatur-Leitungsschutzschalter
Kurzbezeichnung: IC60H
Anzahl der Pole: 3
Nennstrom: 20 A
Netzwerktyp: AC
Technologie der Auslöseeinheit: Thermomagnetisch
Kurvencode: D
Unterbrechungskapazität: 10 kA
Nutzungskategorie: Kategorie A
Eignung für Isolation: Ja
Normen: EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2
Netzwerkfrequenz: 50/60 Hz
Höhe: 91 mm
Breite: 54 mm
Tiefe: 78.5 mm
Gewicht: 0.375 kg
IP-Schutzgrad: IP20
Umgebungstemperatur bei Betrieb: -35...70 °C
Umgebungstemperatur bei Lagerung: -40...85 °C
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Auslösecharakteristik: D
    Bemessungsstrom: 20 A
    Polzahl (gesamt): 3
    Mitschaltender Neutralleiter: Nein
    Bemessungsspannung: 400 V
    Frequenz: 50|60 Hz
    Breite in Teilungseinheiten: 3|60
    Spannungsart: EV000509|16
    Zusatzeinrichtungen möglich: Ja
    Schutzart (IP): IP20
    Weitere Details
    Energiebegrenzungsklasse: 3
    Überspannungskategorie: 4
    Verschmutzungsgrad: 3
    Einbautiefe: 44.5|60 mm
    Anzahl der abgesicherten Pole: 3|16
    Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
    Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 30|60 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
    Bemessungsisolationsspannung Ui: 500|25
    Explosionsgeschützt: 0|70
    Verlustleistung: 2.4
    Anschließbarer Leiterquerschnitt eindrähtig: 1|25
    Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
    Umgebungstemperatur während des Betriebs: -35|70
    Unterputzmontage: Nein
