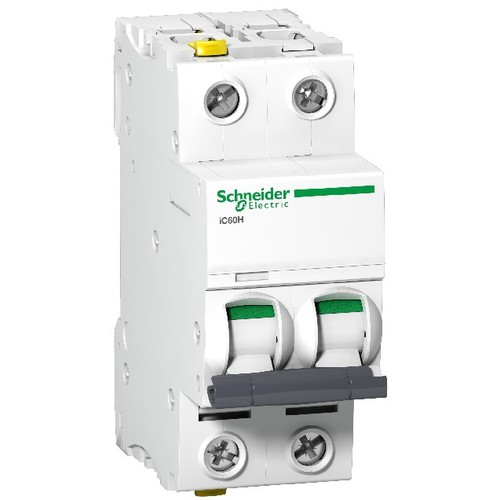

A9F06206 Schneider E. Leistungsschutz- schalter iC60H,2P,6A,B,10KA

10017518
4111382
1 Stk
3606480437885
13606480437882
43606480437883
BG
8536201090
Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 2-polig, Nennstrom 6A, B-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Acti 9 iC60H Leitungsschutzschalter ist ein hochentwickelter Schutzschalter, der für die Verteilung in elektrischen Systemen konzipiert ist. Mit einer Nennstromstärke von 6A und einer thermomagnetischen Auslöseeinheit bietet er zuverlässigen Schutz gegen Überlast und Kurzschlüsse. Der Schalter ist 2-polig (2P) und hat ein Ausschaltvermögen von 10 kA, was ihn ideal für verschiedene Anwendungen macht. Er erfüllt die Normen EN 60898-1 und IEC 60947-2, was seine hohe Qualität und Sicherheit unterstreicht. Mit einer kompakten Bauform von 91 mm Höhe, 36 mm Breite und 78,5 mm Tiefe ist er einfach zu installieren und zu integrieren. Der Schutzart IP20 ermöglicht den Einsatz in geschützten Umgebungen. Darüber hinaus ist der Schalter für Betriebstemperaturen von -35 °C bis 70 °C geeignet, was ihn vielseitig einsetzbar macht.

Produktinfos

Geräteanwendung: Verteilung
Baureihe: Acti 9
Produktserie: IC60
Produktname: Acti 9 iC60
Kurzbezeichnung des Geräts: IC60H
Beschreibung der Pole: 2P
Anzahl von geschützten Polen: 2
Nennstrom [In]: 6 A
Netzwerkanschluss: AC/DC
Technologie der Auslöseeinheit: Thermomagnetisch
Charakteristik: B
Ausschaltvermögen: 10 kA
Anwendungskategorie: Kategorie A
Eignung für Isolation: Ja
Normen: EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2
Betriebsbemessungsspannung Ue: 12-440 V AC 50/60 Hz
Höhe: 91 mm
Breite: 36 mm
Tiefe: 78.5 mm
Produktgewicht: 0,25 kg
Schutzart (IP): IP20
Umgebungstemperatur bei Betrieb: -35-70 °C
Umgebungstemperatur bei Lagerung: -40-85 °C
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Auslösecharakteristik: B
    Bemessungsstrom: 6 A
    Polzahl (gesamt): 2
    Mitschaltender Neutralleiter: Nein
    Bemessungsspannung: 400 V
    Frequenz: 50|60 Hz
    Breite in Teilungseinheiten: 2|60
    Spannungsart: EV000509|16
    Zusatzeinrichtungen möglich: Ja
    Schutzart (IP): IP20
    Weitere Details
    Energiebegrenzungsklasse: 3
    Überspannungskategorie: 4
    Verschmutzungsgrad: 3
    Einbautiefe: 44.5|60 mm
    Anzahl der abgesicherten Pole: 2|16
    Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
    Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 30|60 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
    Bemessungsisolationsspannung Ui: 500|25
    Explosionsgeschützt: 0|70
    Verlustleistung: 1.3
    Anschließbarer Leiterquerschnitt eindrähtig: 1|25
    Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
    Umgebungstemperatur während des Betriebs: -35|70
    Unterputzmontage: Nein
