18644 SchneiderElectric NG125N Leistungsschalter Kurve C,IEC 947-2,25KA

20318753
5293337
1 Stk
3303430186441
43303430186449
FR
8536209090

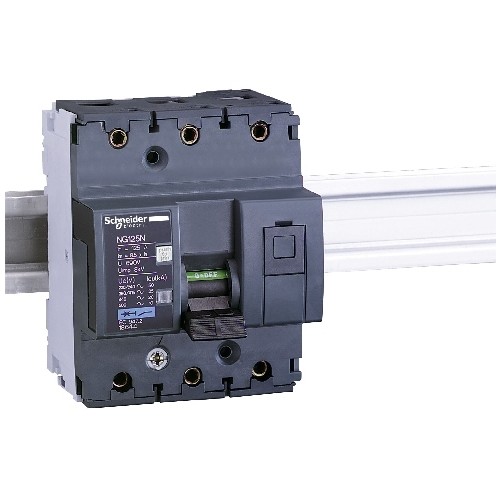

Leistungsschalter Acti 9 NG125N, 25kA (IEC/EN 60947-2). 3-polig, Nennstrom 16A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 690V AC. Schutz des Stromkreises gegen Kurzschlussströme. Schutz des Stromkreises gegen Überlastströme. Die Auslösung wird durch die Mittelstellung des Schaltknebels und durch eine rote, mechanische Anzeige an der Gerätefrontseite angezeigt. Testtaste zur Überprüfung des Auslösemechanismus. Einspeisung von oben oder unten. Sprungschaltung für verschleißarmes Schalten der Kontakte. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Der NG125N Leistungsschalter erfüllt folgende Normen- IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric NG125N Leistungsschalter ist ein hochzuverlässiges Gerät, das für den Schutz von Transformatoren, Generatoren und Anlagenschaltungen konzipiert ist. Mit einem Bemessungsstrom von 125 A und einem Bemessungsgrenzkurzschlussausschaltstrom von 25 kA bei 400 V bietet dieser 3-polige Leistungsschalter eine robuste Lösung für industrielle Anwendungen. Die thermomagnetische Auslösetechnologie gewährleistet einen effektiven Schutz gegen Kurzschluss- und Überlastströme. Der NG125N ist für die Hutschienenmontage geeignet und verfügt über eine IP20 Schutzart, was ihn ideal für den Einsatz in geschützten Umgebungen macht. Mit zusätzlichen anreihbaren Hilfsmodule kann der Schalter an spezifische Anforderungen angepasst werden. Er erfüllt die Normen IEC/EN 60947-2 und ist VDE zertifiziert, was höchste Qualität und Sicherheit garantiert.

Produktinfos

Bemessungsdauerstrom Iu: 125 A
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 25 kA
Einstellbereich des unverzögerten Kurzschlussauslösers: 1000 A
Anschlussart Hauptstromkreis: Oben oder unten
Gerätebauart: 3-polig
Geeignet für Hutschienenmontage: Ja
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Wechsler: 0
Ausgelöstmelder vorhanden: Ja
Mit Unterspannungsauslöser: Ja
Polzahl: 3
Position des Anschlusses für Hauptstromkreis: Oben oder unten
Ausführung des Betätigungselements: Schaltknopf
Motorantrieb integriert: Nein
Schutzart (IP): IP20
Betriebsspannung (Ue): 380-415 V
Isolationsspannung (Ui): 690 V
Frequenz: 50/60 Hz
Breite in Teilungseinheiten: 4.5 TE
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Auslösecharakteristik: C
    Bemessungsstrom: 125 A
    Polzahl (gesamt): 3
    Mitschaltender Neutralleiter: Nein
    Bemessungsspannung: 400 V
    Frequenz: 50|60 Hz
    Breite in Teilungseinheiten: 4.5|60
    Spannungsart: EV000509|50
    Zusatzeinrichtungen möglich: Ja
    Schutzart (IP): IP20
    Weitere Details
    Energiebegrenzungsklasse: 4
    Überspannungskategorie: 4
    Verschmutzungsgrad: 3
    Einbautiefe: 47|60 mm
    Anzahl der abgesicherten Pole: 3|50
    Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 3 kA
    Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 47 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 50|60 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 25 kA
    Bemessungsisolationsspannung Ui: 690|70
    Explosionsgeschützt: 0|70
    Verlustleistung: 8
    Anschließbarer Leiterquerschnitt eindrähtig: 16|70
    Anschließbarer Leiterquerschnitt mehrdrähtig: 10|50
    Umgebungstemperatur während des Betriebs: -30|70
    Unterputzmontage: Nein
