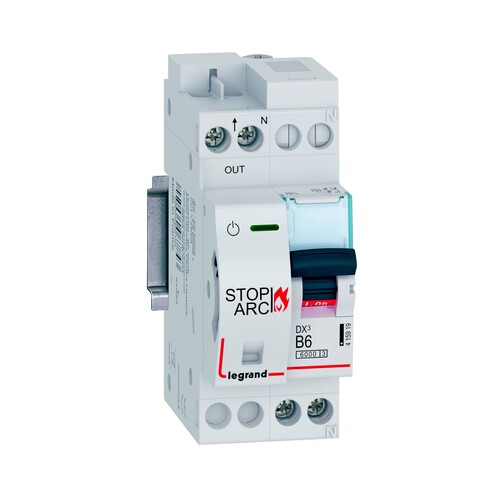

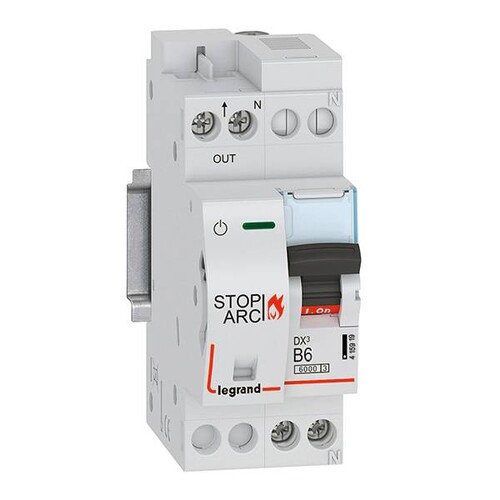

415919 Legrand DX3 AFDD Brandschutzschalter mit LS Schalter B6

31259186
1076608
1 Stk
3414971759466
3414971759473
FR
85362010
Legrand Brandschutzschalter DX3 STOP ARC. Nach EN 62606, VDE 0665-10,EN 60898-1, VDE 0641-11. AFDD mit LS-Schalter, 1-polig mit mitschaltendem Neutralleiter, LS-Schutzschalterteil: B-Charakteristik, Bemessungsstrom In 6 A, Bemessungsschaltvermögen Icn 6 kA nach EN 60898-1, Bemessungsspannung Un 230 VAC , Bemessungsfrequenz 50 Hz, Energiebegrenzungsklasse 3, Befestigung auf Hutprofilschiene EN 60715 durch rastende Schnellbefestigungen, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel , mit Beschriftungsfenster, Neutralleiteranschluss rechts, verschienbar mit Legrand Stiftkammschienen. Anbau von Hilfsgeräten möglich. Der Brandschutzschalter DX3 STOP ARC ist eine Gerätekombination aus Fehlerlichtbogen ¿ Schutzeinrichtung AFDD und Leitungsschutzschalter. Der einpolig geschützte und zweipolig geschaltete AFDD mit Leitungsschutzschalter bietet eine sichere allpolige Abschaltung bei folgenden Fehlerbildern: Überlast, Kurzschluss, parallele und serielle Fehlerlichtbögen. Mit LED Zustandsanzeige für das Erkennen des Betriebsstatus, Meldeanzeige für das visuelle erkennen bei Fehlerlichtbogen-Auslösung. Die Selbstüberwachung der AFDD-Einheit erfolgt über einen internen täglichen Selbsttest. Ursachen zur Entstehung von Fehlerlichtbögen sind zum Beispiel: Beschädigte Leiterisolierung durch Nägel, Schrauben oder Bohrungen, gequetschte Kabel oder Leitungen, lose oder fehlerhafte Klemmstellen in Steckdosen oder Schraubverbindungen.
Anmerkungen zur LIMMERT-KI

Der Legrand DX3 AFDD Brandschutzschalter mit LS-Schalter B6 A ist eine innovative Schutzlösung, die eine sichere Abschaltung bei Überlast, Kurzschluss und Fehlerlichtbögen bietet. Mit einer Bemessungsstromstärke von 6 A und einer Bemessungsspannung von 230 V ist dieser einpolige Schalter mit mitschaltendem Neutralleiter nach den neuesten Normen (EN 62606, VDE 0665-10, EN 60898-1) konzipiert. Er bietet ein Bemessungsabschaltvermögen von 6 kA und ist für die Montage auf Hutprofilschienen geeignet. Die Schutzart IP20 und die Energiebegrenzungsklasse 3 gewährleisten eine hohe Sicherheit und Zuverlässigkeit. Der Schalter verfügt über eine klare Schaltstellungsanzeige und eine LED-Zustandsanzeige, die den Betriebsstatus visuell darstellt. Die Selbstüberwachung der AFDD-Einheit sorgt für zusätzliche Sicherheit im Betrieb.

Produktinfos

Auslösecharakteristik: B
Polzahl: 2
Mitschaltender Neutralleiter: Ja
Bemessungsstrom: 6 A
Bemessungsspannung: 230 V
Bemessungsabschaltvermögen: 6 kA
Breite in Teilungseinheiten: 2 TE
Schutzart (IP): IP20
Energiebegrenzungsklasse: 3
Frequenz: 50-60 Hz
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Preisanzeige nur nach Anmeldung
B

    Katalogseiten

    Produktinfos

    Auslösecharakteristik: B
    Polzahl: 2
    Bemessungsstrom: 6 A
    Bemessungsspannung: 230 V
    Breite in Teilungseinheiten: 2
    Schutzart (IP): IP20
    Mitschaltender Neutralleiter: Ja
    Weitere Details
    Bemessungsabschaltvermögen nach EN 60898: 6 kA
    Bemessungsabschaltvermögen nach IEC 60947-2: B kA
    Spannungsart: AC
    Energiebegrenzungsklasse: 3
    Überspannungskategorie: 3
    Verschmutzungsgrad: 2
    Einbautiefe: AC mm
    Bemessungsschaltstrom Zusatzeinrichtung: 230 A
    Bemessungsspannung Zusatzeinrichtung: 6 V
    Steuerspannungsart Zusatzeinrichtung: 6
    Frequenz: 50|60
    Baugröße nach DIN 43880: 6
