SM101C HAGER Kommunikant REG Mulitifunktionsmessgerät

20789671
4109214
1 Stk
3250615631022
FR
9030310090
Multimessgerät, 3ph, über Wandlermessung, RS485 Schnittstelle, Messung U,I,P,Q,S
Anmerkungen zur LIMMERT-KI

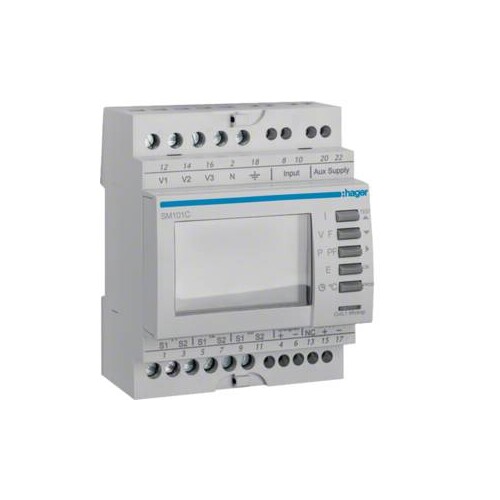

Das SM101C HAGER Kommunikant REG ist ein modulares Multifunktionsmessgerät, das speziell für die Erfassung elektrischer Größen in Niederspannungsnetzen entwickelt wurde. Mit einer Frequenzmessung von 45 - 65 Hz und einem Strommessbereich von bis zu 9999 A bietet es umfassende Möglichkeiten zur Überwachung und Analyse elektrischer Systeme. Das Gerät ist für den Betrieb in einem Temperaturbereich von -10 bis 55 °C geeignet und verfügt über eine Schutzart von IP20. Die Installation erfolgt einfach auf einer DIN-Schiene und der Anschluss erfolgt über Schraubanschlüsse mit einem Querschnitt von 0,5 bis 4 mm². Mit der RS485 Schnittstelle ermöglicht das Messgerät eine einfache Integration in bestehende Systeme. Zu den Funktionen gehören die Erfassung von Momentanwerten, Mittelwerten, Zählung von Wirk- und Blindenergie sowie die Erfassung harmonischer Oberwellen bis Rang 51. Das digitale Bedientableau sorgt für eine benutzerfreundliche Handhabung.

Produktinfos

Frequenz: 50 - 60 Hz
Höhe: 67 mm
Breite: 73 mm
Tiefe: 50 mm
Schutzart (IP): IP20
Anzahl Module: 4
Betriebstemperatur: -10 - 55 °C
Lager-/Transporttemperatur: -20 - 70 °C
Anschluss-/Steckertyp: Schraubanschluss
Anschlussquerschnitt (flexibel): 0.5 - 4 mm²
Anschlussquerschnitt (starr): 0.5 - 4 mm²
Gesamtverlustleistung unter Nennstrom: 5 W
Leistungsaufnahme: 5 VA
Bedientableau: Digital
Frequenzmessbereich: 45 - 65 Hz
Strommessbereich: 0 - 9999 A
Montage: DIN Schiene
Funktionen: Multimessgerät, 3ph, Wandlermessung, RS485 Schnittstelle
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Strommessgerät: Ja
    Blindleistungsmesser: Ja
    Mit Drehzahlmesser: Nein
    Frequenzmesser: Ja
    Impulszähler: Nein
    Voltmeter: 1|277
    Wirkleistungsmessgerät: Ja
    Weitere Details
    Montageart: DIN-Schiene
    Breite: 73
    Ausführung: Messwandler
    Höhe: 67
    Tiefe: 90
    Messwertspeicher: Nein
    Display: LCD
    Maximalstrom (Imax): 6
    Leistungsfaktor: Ja
    Scheinleistung: Ja
    Phasenwinkel (cos phi): Ja
    Anzahl der digitalen Eingänge: 1
    Anzahl der digitalen Ausgänge: 1
    Anzahl der analogen Eingänge: 7
    Anzahl der analogen Ausgänge: 0
    Spannungsart der Versorgungsspannung: AC
    Unterstützt Protokoll für PROFIBUS: Nein
    Unterstützt Protokoll für MODBUS: Ja
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Schutzart (IP), frontseitig: IP20
    Ethernet-Anschlüsse: 0
    Mit Kommunikationsschnittstelle RS-485: Nein
    Anschließbarer Leiterquerschnitt eindrähtig: 4|2.5
    Unterstützt Protokoll für PROFINET IO: Nein
    Versorgungsspannung AC 50 Hz: 200|277
    Versorgungsspannung AC 60 Hz: 200|277
    Geeignet für RJ-Stecker: Nein
    Geeicht: 0|277
    Impulsausgang: ohne
    Messungsart Lastgang: Nein
    Nennstrom (In): 5|65
    Frequenzmessbereich: 45|65
    Genauigkeitsklasse Wirkleistung nach IEC 62053-22: 0.5S
    Genauigkeitsklasse Blindleistung nach IEC 62053-23: sonstige
    Anzahl der Spannungsmesseingänge: 4
    Anzahl der Strommesseingänge: 3
    Unterstützt Protokoll für IEC 61850 Ethernet: Nein
    Unterstützt Protokoll für OPC UA PubSub: Nein
    Mit Auditprotokollierung (Audit log): Nein
    Mit Firmware-Signatur: Nein
    Mit Protokollierung von Sicherheitsereignissen (Security event log): Nein
    Mit rollenbasierter Zugriffskontrolle (RBAC): Nein
    Web-Server mit HTTPS-Übertragungsprotokoll: Nein
    Mit Kommunikationsschnittstelle KNX: Ja
    Mit Kommunikationsinterface M-Bus: Nein
    Fernanzeige: Nein
