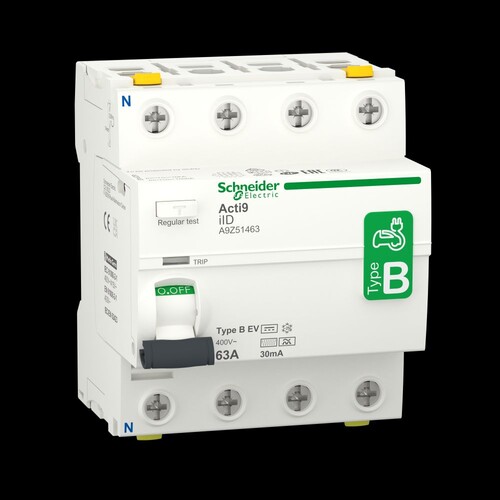

A9Z51463 Schneider FI-Schalter iID 4P 63A 30mA B EV type 400V

10152072
3112229
1 Stk
3606489502805
43606489502803
ES
8536201090
Fehlerstrom-Schutzschalter Allstromsensitiv für Elektroladestation Acti 9 iID. 4-polig,Nennstrom 63A,Typ B-EV,Nennfehlerstrom 30mA,Betriebsspannnung (Ue) 400 AC,50Hz,Isolationsspannung 500V AC. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Fehlerstrom. Sichere Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Prüftaste für die regelmäßige Prüfung der Funktion. Doppel-Anschlussklemmen für beidseitigen Anschluss von Kabeln oder Phasenschienen. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Zusätzlich anreihbare Hilfsmodule (optional) Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Schutz von Ladestationen für Elektrofahrzeuge. Farbton RAL 9003. Erfüllt die folgenden Normen IEC/EN 61008-2-1,IEC/EN 62423,IEC 61543,VDE 0664.
Anmerkungen zur LIMMERT-KI

Der Schneider FI-Schalter Acti9 iID ist ein hochmoderner Fehlerstrom-Schutzschalter, der speziell für Elektroladestationen entwickelt wurde. Mit 4 Polen und einem Nennstrom von 63 A bietet er zuverlässigen Schutz bei einer Erdschlussempfindlichkeit von 30 mA. Die Betriebsspannung beträgt 400 V AC bei einer Frequenz von 50 Hz. Der Schalter erfüllt die höchsten Sicherheitsstandards, einschließlich einer Isolationsspannung von 500 V und einer Stoßspannungsfestigkeit von 6 kV. Mit einer kompakten Bauweise von 88 mm Höhe, 72 mm Breite und 79 mm Tiefe ist er ideal für die Montage auf DIN-Schienen geeignet. Der Acti9 iID bietet eine einfache Installation und Wartung sowie eine robuste Leistung in anspruchsvollen Umgebungen. Er ist die perfekte Wahl für die sichere Stromversorgung von Elektrofahrzeugen und erfüllt alle relevanten Normen.

Produktinfos

Baureihe: Acti9
Gerätetyp: Fehlerstrom-Schutzschalter (FI) iID
Anwendung: Ladegerät für Elektrofahrzeuge
Polzahl: 4P
Nennstrom [In]: 63 A
Betriebsspannung [Ue]: 400 V AC
Erdschlussempfindlichkeit: 30 mA
Netzwerkfrequenz: 50 Hz
Isolationsspannung [Ui]: 500 V
Stoßspannungsfestigkeit [Uimp]: 6 kV
Kurzschlussfestigkeit: 10 kA
Schutzart (IP): IP20 / IP40
Höhe: 88 mm
Breite: 72 mm
Tiefe: 79 mm
Gewicht: 415 g
Betriebstemperatur: -25…60 °C
Lagerungstemperatur: -40…85 °C
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Polzahl: 4
    Bemessungsspannung: 400|60 V
    Bemessungsstrom: 63 A
    Bemessungsfehlerstrom: 0.03 A
    Breite in Teilungseinheiten: 4
    Fehlerstrom-Typ: B
    Montageart: EV000242|60
    Selektiver-Typ: Nein
    Kurzschlussfestigkeit (Icw): 1 kA
    Stoßstromfestigkeit: 3 kA
    Weitere Details
    Frequenz: EV008013|60
    Zusatzeinrichtungen möglich: Ja
    Schutzart (IP): IP20
    Einbautiefe: 44 mm
    Kurzzeitverzögerter Typ: Nein
    Spannungsart: EV000460|25
    Bemessungsisolationsspannung Ui: 500
    Verschmutzungsgrad: 3
    RAL-Nummer (ähnlich): 0|35
    Explosionsgeschützt: Nein
    Verlustleistung: 4.4
    Anschließbarer Leiterquerschnitt eindrähtig: 1|35
    Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
    Mit Verriegelungsvorrichtung: Nein
    Umgebungstemperatur während des Betriebs: -25|60
