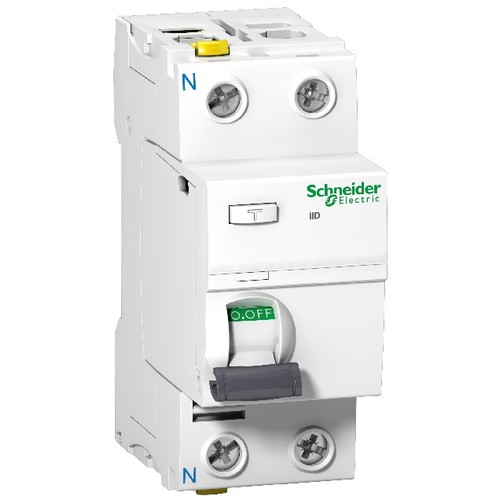

A9Z21240 Schneider E. Fehlerstromschutz- schalter FI - 2P 40A 30MA KL. A

10019492
4111996
1 Stk
3606480443015
43606480443013
ES
8536201090
Fehlerstromschutzschalter Acti 9 iID, 1,5kA (IEC/EN 61008-1). 2-polig, Nennstrom 40A, Erdschlussempfindlichkeit 30mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 230V AC, Isolationsspannung (Ui) 500V AC. Gewährleistet den Zusatzschutz bei direktem Berühren (¿ 30mA). Fehlerschutz bei indirektem Berühren, z.B. bei Isolationsfehlern (¿ 100mA, ¿ 300mA). Fehlerschutz in Baustromverteilern (500mA). Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Prüftaste für die regelmäßige Prüfung der Funktion. Doppel-Anschlussklemmen für beidseitigen Anschluss von Kabeln oder Phasenschienen. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Zusätzlich anreihbare Hilfsmodule (optional)- Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der Fehlerstromschutzschalter iID erfüllt folgende Normen- IEC/EN 61008-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Fehlerstromschutzschalter Acti9 iID bietet zuverlässigen Schutz gegen elektrische Fehlerströme in einem kompakten Design. Mit einem Nennstrom von 40 A und einer Erdschlussempfindlichkeit von 30 mA ist dieser 2-polige Schalter ideal für den Einsatz in Wohn- und Gewerbeinstallationen. Er erfüllt die Normen IEC/EN 61008-1 und IEC/EN 60947-2 und gewährleistet eine hohe Sicherheit bei direktem und indirektem Berühren. Die Montage erfolgt einfach auf einer DIN-Schiene, und das Gerät ist mit einer mechanischen Fehlermeldung ausgestattet, die eine schnelle Diagnose ermöglicht. Mit einer Lebensdauer von bis zu 20.000 mechanischen Zyklen und 15.000 elektrischen Zyklen ist dieser Fehlerstromschutzschalter eine langlebige Lösung für Ihre elektrischen Systeme. Die Schutzart IP20 sorgt für einen sicheren Betrieb in geschützten Umgebungen.

Produktinfos

Baureihe: Acti9
Produktname: Acti9 iID
Produkt- oder Komponententyp: Fehlerstrom-Schutzschalter (FI)
Polzahl: 2P
Bemessungsstrom [In]: 40 A
Erdschlussempfindlichkeit: 30 mA
Erdschlussschutz: Unverzögert
Typ: A
Netzwerktyp: AC
Betriebsbemessungsspannung [Ue]: 220 - 240 V AC 50/60 Hz
Bemessungs-Isolationsspannung [Ui]: 500 V AC 50/60 Hz
Bemessungs-Stoßspannungsfestigkeit [Uimp]: 6 kV
Bedingter Bemessungs-Kurzschlussstrom: 10 kA
Mechanische Lebensdauer: 20000 Zyklen
Elektrische Lebensdauer AC-1: 15000 Zyklen
Montagemodus: Aufsteckbar
Montagehalterung: DIN-Schiene
Höhe: 91 mm
Breite: 36 mm
Tiefe: 73 mm
Produktgewicht: 0,21 kg
Farbe: Weiß
Schutzart (IP): IP20 (modulares Gehäuse)
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Polzahl: 2
    Bemessungsspannung: 230|60 V
    Bemessungsstrom: 40 A
    Bemessungsfehlerstrom: 0.03 A
    Breite in Teilungseinheiten: 2
    Fehlerstrom-Typ: A
    Montageart: EV000242|60
    Selektiver-Typ: Nein
    Kurzschlussfestigkeit (Icw): 1 kA
    Stoßstromfestigkeit: 0.25 kA
    Weitere Details
    Frequenz: EV008015|60
    Zusatzeinrichtungen möglich: Ja
    Schutzart (IP): IP20
    Einbautiefe: 44 mm
    Kurzzeitverzögerter Typ: Nein
    Spannungsart: EV000460|25
    Bemessungsisolationsspannung Ui: 500
    Verschmutzungsgrad: 3
    RAL-Nummer (ähnlich): 0|35
    Explosionsgeschützt: Nein
    Verlustleistung: 3.8
    Anschließbarer Leiterquerschnitt eindrähtig: 1|35
    Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
    Mit Verriegelungsvorrichtung: Ja
    Umgebungstemperatur während des Betriebs: -25|60
