RE22R1QCMU Schneider E. RE22 ZEITREL STERN DREIECK 1W

29481887
8673108
1 Stk
3606480792564
43606480792562
ID
8536490099

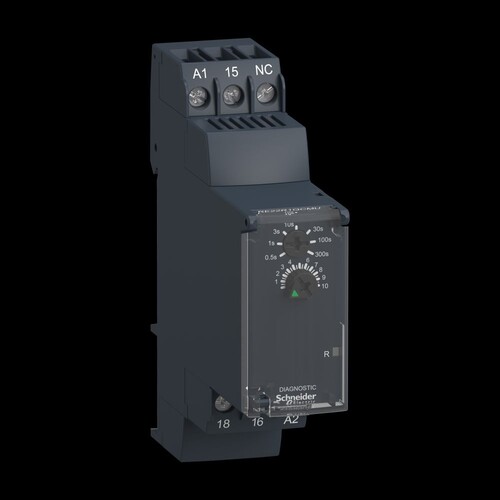

HARMONY Time. Elektronisches Zeitrelais zur Steuerung von Automatisierungsanwendungen in Baubreite 22,5 mm zur Montage auf der Hutschiene. Es verfügt über die Zeitfunktion Stern-Dreieck-Anlauf mit Wischfunktion (50 ms). Der Zeitbereich umfasst 0,05 - 300 s. Am Ausgang schaltet ein Relaiswechsler, der bis zu 8 A belastbar ist. Die Einstellungen erfolgen über Bedienelement in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Mit einem beleuchteten Skalenpfeil läßt sich die Einstellung der Potentiometer sehr deutlich auch aus der Entfernung erkennen. LED-Anzeigen informieren über den Zustand. Die Versorgungsspannung beträgt 24 VDC/24-240 VAC. Der Leitungsanschluss erfolgt über Schraubklemmen.
Anmerkungen zur LIMMERT-KI

Das RE22R1QCMU von Schneider Electric ist ein hochflexibles Zeitrelais, das speziell für Stern-Dreieck-Anwendungen entwickelt wurde. Mit einem Zeitverzögerungsbereich von 0,05 bis 300 Sekunden ermöglicht es eine präzise Steuerung von Automatisierungsprozessen. Das Gerät arbeitet mit einer Versorgungsspannung von 24 V DC oder 24...240 V AC und bietet einen Nennstrom von bis zu 8 A. Die kompakten Abmessungen von 22,5 mm Breite ermöglichen eine einfache Montage auf einer DIN-Schiene. Die Schraubklemmen ermöglichen eine sichere und zuverlässige Verbindung. Mit einer IP20-Schutzart ist das Relais für den Einsatz in geschützten Umgebungen geeignet. Die intuitive Bedienung erfolgt über einen Drehknopf, und LED-Anzeigen informieren über den Betriebszustand. Das RE22R1QCMU ist die ideale Wahl für effiziente und zuverlässige Steuerungsanwendungen in der Industrie.

Produktinfos

Gerätetyp: Modulares Zeitrelais
Nennstrom: 8 A
Kontaktart: 1 C/O (zeitverzögert), cadmiumfrei
Zeitverzögerungstyp: Qc
Zeitverzögerungsbereich: 0.05...300 s
Versorgungsspannung: 24...240 V AC, 24 V DC
Freigabespannung: <= 2.4 V
Versorgungsfrequenz: 50...60 Hz (+/- 5 %)
Anschlussart: Schraubklemmen
Schraubklemmen: 2 x 0.2...2 x 1.5 mm², AWG 24...AWG 16
Betriebstemperatur: -20...60 °C
Lagertemperatur: -40...70 °C
Schutzart (IP): IP20 (Klemmen), IP50 (Front), IP40 (Gehäuse)
Produktgewicht: 0.08 kg
Montageart: 35 mm DIN-Schiene
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Bemessungssteuerspeisespannung AC 50 Hz: 24|240 V
    Bemessungssteuerspeisespannung DC: 24|24 V
    Zeitbereich: 0.05|1080000 s
    Spannungsart zur Betätigung: AC/DC
    Funktion ansprechverzögert: 0|240
    Funktion rückfallverzögert: 0|240
    Funktion einschaltwischend: Nein
    Funktion ausschaltwischend: Nein
    Funktion Stern/Dreieck: Ja
    Funktion Impulsformend: 0|24
    Funktion blinkend mit Pause beginnend, Festzeit: Nein
    Funktion taktend mit Pause beginnend, variabel: 0|240
    Funktion blinkend mit Impuls beginnend, Festzeit: Nein
    Funktion taktend mit Impuls beginnend, variabel: 0|24
    Weitere Details
    Ausführung des elektrischen Anschlusses: EV000415|1080000
    Fernbedienung möglich: Nein
    Nur für Fernbedienung geeignet: Nein
    Aufsteckbar auf Schütz: Nein
    Bemessungssteuerspeisespannung AC 60 Hz: 24|240 V
    Anzahl der Ausgänge, unverzögert, Öffner: 0
    Anzahl der Ausgänge, unverzögert, Schließer: 0
    Anzahl der Ausgänge, unverzögert, Wechsler: 0
    Anzahl der Ausgänge, verzögert, Öffner: 1
    Anzahl der Ausgänge, verzögert, Schließer: 1
    Anzahl der Ausgänge, verzögert, Wechsler: 1
    Ausgänge, umschaltbar verzögert/unverzögert: 0|240
    Mit Halbleiterausgang: Nein
    Breite: 22.5 mm
    Höhe: 90 mm
    Tiefe: 73 mm
    Nennstrom: 8
    Max. Einschaltstrom: 0
    Komplettgerät mit Sockel: Ja
    Werkstoff der Kontaktbeschichtung: 0
    Schutzart (IP): 0
    Geeignet für Hutschienenmontage: Ja
    Betriebsspannung AC 50 Hz: 1
    Betriebsspannung AC 60 Hz: 0
    Betriebsspannung DC: 0
    Schutzart (RT) nach IEC 61810-7: 0
    Geeignet für Frontmontage: Nein
