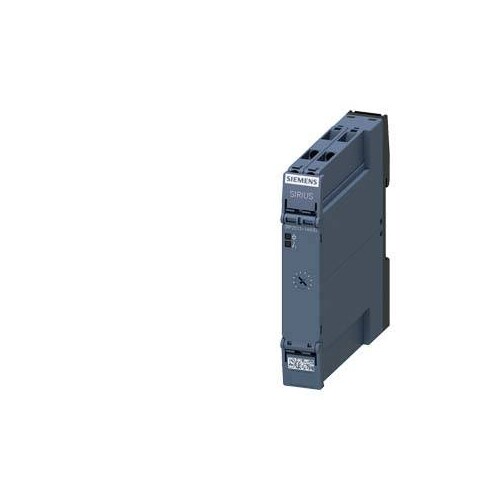

3RP2513-1AW30 Siemens Zeitrelais, ansprechverzögert, 1W, 1 Zeitbereich, 5

27751914
2032157
1 Stk
4011209943599
DE
85364900
3RP2513-1AW30
beantwortete(n) Fragen weitere Varianten
Zeitrelais, elektronisch ansprechverzögert 1 Wechsler, 1 Zeitbereich 5...100 s AC/DC 12-240 V bei AC 50/60 Hz mit LED, Schraubanschluss Zeitrelais SIRIUS 3RP25, ansprechverzögert, für diverse zeitverzögerte Schaltvorgänge in Steuer-, Anlass-, Schutz- und Regelschaltungen, z.B. kaskadierten Motoranlauf. Großer Einsatzbereich durch vielfältige Funktionen auf kleinstem Raum. Weltweit einsetzbar dank internationaler Approbationen und Weitspannungsbereich. Das innovative Gehäusekonzept in Industriebauform bietet beschriftete Abdeckklappen, abnehmbare Anschlussklemmen und vieles mehr. Lieferbar als Einzel- oder Multifunktionszeitrelais mit Halbleiterausgang oder als elektromechanisches Relais mit und ohne Zwangsführung, jeweils mit verschiedenen Anschlusstechniken. Die Zeitrelais 3RP25 lösen die bewährte Baureihe 3RP15 ab. SIRIUS Relais - ein Programm für alle Fälle.
Anmerkungen zur LIMMERT-KI

Das Siemens Zeitrelais 3RP2513-1AW30 ist ein elektronisch ansprechverzögertes Relais, das für zeitverzögerte Schaltvorgänge in Steuer-, Anlass-, Schutz- und Regelschaltungen konzipiert ist. Mit einem Zeitbereich von 5 bis 100 Sekunden und einer Steuerspeisespannung von 12 bis 240 V AC/DC eignet es sich ideal für eine Vielzahl von Anwendungen. Das Relais verfügt über einen Wechsler und ist mit einer Schutzart von IP20 ausgestattet, was es für den Einsatz in geschützten Umgebungen geeignet macht. Die hohe mechanische Lebensdauer von bis zu 10 Millionen Schaltspielen und die elektrische Lebensdauer von 100.000 Schaltspielen bei AC-15 garantieren Zuverlässigkeit und Langlebigkeit. Mit einem kompakten Design von 100 mm Höhe, 17,5 mm Breite und 90 mm Tiefe ist es einfach zu installieren und zu integrieren. Das innovative Gehäusekonzept bietet abnehmbare Anschlussklemmen und beschriftete Abdeckklappen, was die Handhabung erleichtert.

Produktinfos

Produktart: Zeitrelais
Ausführung: ansprechverzögert
Anzahl der Wechsler: 1
Zeitbereich: 5 ... 100 s
Steuerspeisespannung: AC/DC 12 ... 240 V
Schutzart (IP): IP20
Verlustleistung: max. 2 W
Isolationsspannung: 300 V
Prüfspannung: 2,5 kV
Verschmutzungsgrad: 3
Stoßspannungsfestigkeit: 4000 V
Mechanische Lebensdauer: 10.000.000 Schaltspiele
Elektrische Lebensdauer bei AC-15: 100.000 Schaltspiele
Einschaltstromspitze bei 240 V: 5 A
Höhe: 100 mm
Breite: 17,5 mm
Tiefe: 90 mm
Betriebsstrom der Hilfskontakte bei AC-15: 3 A bei 24 V
Betriebsstrom der Hilfskontakte bei DC-13: 1 A bei 24 V
Umgebungstemperatur: -25 ... +60 °C
Preisanzeige nur nach Anmeldung
B

    Katalogseiten

    Produktinfos

    Bemessungssteuerspeisespannung AC 50 Hz: 12|240 V
    Bemessungssteuerspeisespannung DC: 12|240 V
    Zeitbereich: 5|100 s
    Spannungsart zur Betätigung: AC/DC
    Funktion ansprechverzögert: Ja
    Funktion rückfallverzögert: Nein
    Funktion einschaltwischend: Nein
    Funktion ausschaltwischend: Nein
    Funktion Stern/Dreieck: Nein
    Funktion Impulsformend: Nein
    Funktion blinkend mit Pause beginnend, Festzeit: 0|240
    Funktion taktend mit Pause beginnend, variabel: Nein
    Funktion blinkend mit Impuls beginnend, Festzeit: 0|240
    Funktion taktend mit Impuls beginnend, variabel: Nein
    Weitere Details
    Ausführung des elektrischen Anschlusses: Schraubanschluss
    Mit Stecksockel: Ja
    Fernbedienung möglich: Nein
    Nur für Fernbedienung geeignet: 0|100
    Aufsteckbar auf Schütz: Nein
    Bemessungssteuerspeisespannung AC 60 Hz: 12|240 V
    Anzahl der Ausgänge, unverzögert, Öffner: 0
    Anzahl der Ausgänge, unverzögert, Schließer: 0
    Anzahl der Ausgänge, unverzögert, Wechsler: 0
    Anzahl der Ausgänge, verzögert, Öffner: 0
    Anzahl der Ausgänge, verzögert, Schließer: 0
    Anzahl der Ausgänge, verzögert, Wechsler: 1
    Ausgänge, umschaltbar verzögert/unverzögert: Nein
    Mit Halbleiterausgang: Nein
    Breite: 17.5|240 mm
    Höhe: 100 mm
    Tiefe: 90|100 mm
    Nennstrom: 0
    Geeignet für Frontmontage: Nein
    Geeignet für Hutschienenmontage: Nein
