3RP2505-2BB30 Siemens Zeitrelais, 2W, 27 Funktionen, 15 Zeitbereiche (1,3,10,30,

24898672
2032270
1 Stk
4011209943506
DE
85364900
3RP2505-2BB30
beantwortete(n) Fragen weitere Varianten
Zeitrelais, Multifunktion 2 Wechsler, 27 Funktionen 7 Zeitbereiche (0,05 s...100 h) AC/DC 24 V bei AC 50/60 Hz mit LED Federzuganschluss (Push-In) Zeitrelais SIRIUS 3RP25, 27 Funktionen, für alle zeitverzögerten Schaltvorgänge in Steuer-, Anlass-, Schutz- und Regelschaltungen. Großer Einsatzbereich durch vielfältige Funktionen auf kleinstem Raum. Weltweit einsetzbar dank internationaler Approbationen und Weitspannungsbereich. Das innovative Gehäusekonzept in Industriebauform bietet beschriftete Abdeckklappen, abnehmbare Anschlussklemmen und vieles mehr. Lieferbar als Einzel- oder Multifunktionszeitrelais mit Halbleiterausgang oder als elektromechanisches Relais mit und ohne Zwangsführung, jeweils mit verschiedenen Anschlusstechniken. Im Lieferumfang sind bereits Klebefolien zur Funktionskennzeichnung enthalten. Die Zeitrelais 3RP25 lösen die bewährte Baureihe 3RP15 ab. SIRIUS Relais - ein Programm für alle Fälle.
Anmerkungen zur LIMMERT-KI

Das Siemens Zeitrelais 3RP2505-2BB30 ist ein vielseitiges Multifunktionsrelais mit 27 Funktionen und 2 Wechslerkontakten. Es bietet eine breite Palette von Zeitbereichen von 0,05 Sekunden bis zu 100 Stunden und ist für eine Bemessungssteuerspeisespannung von 24 V AC/DC ausgelegt. Mit einer maximalen Verlustleistung von nur 2 W und einer mechanischen Lebensdauer von bis zu 10 Millionen Schaltzyklen ist es ideal für anspruchsvolle Anwendungen in Steuer-, Anlass-, Schutz- und Regelschaltungen. Die Schutzart IP20 und die hohe Isolationsspannung von 300 V gewährleisten eine zuverlässige Leistung in industriellen Umgebungen. Das innovative Gehäusekonzept ermöglicht eine einfache Installation mit Federzuganschlüssen. Das 3RP2505-2BB30 ist die perfekte Wahl für alle zeitverzögerten Schaltvorgänge und bietet Flexibilität und Zuverlässigkeit in einem kompakten Design.

Produktinfos

Funktion: Multifunktion (27 Funktionen)
Anzahl der Wechsler: 2
Zeitbereiche: 0,05 s ... 100 h
Bemessungssteuerspeisespannung AC: 24 V
Bemessungssteuerspeisespannung DC: 24 V
Schutzart (IP): IP20
Maximale Verlustleistung: 2 W
Isolationsspannung: 300 V
Testspannung für Isolationstest: 2,5 kV
Mechanische Lebensdauer: 10.000.000 Schaltzyklen
Elektrische Lebensdauer: 100.000 Schaltzyklen bei AC-15, 230 V
Betriebstemperatur: -25 ... +60 °C

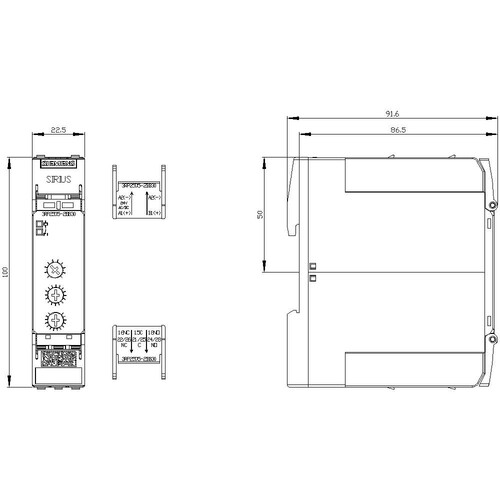

Höhe: 100 mm
Breite: 22,5 mm
Tiefe: 90 mm
Anschlussart: Federzuganschluss (Push-In)
Preisanzeige nur nach Anmeldung
B

    Katalogseiten

    Produktinfos

    Bemessungssteuerspeisespannung AC 50 Hz: 0.05|360000 V
    Bemessungssteuerspeisespannung DC: 24|24 V
    Zeitbereich: 0.05|360000 s
    Spannungsart zur Betätigung: AC/DC
    Funktion ansprechverzögert: Ja
    Funktion rückfallverzögert: Nein
    Funktion einschaltwischend: Ja
    Funktion ausschaltwischend: Ja
    Funktion Stern/Dreieck: Ja
    Funktion Impulsformend: Ja
    Funktion blinkend mit Pause beginnend, Festzeit: 1|24
    Funktion taktend mit Pause beginnend, variabel: Nein
    Funktion blinkend mit Impuls beginnend, Festzeit: 1|24
    Funktion taktend mit Impuls beginnend, variabel: Nein
    Weitere Details
    Ausführung des elektrischen Anschlusses: Federzuganschluss
    Mit Stecksockel: Ja
    Fernbedienung möglich: Nein
    Nur für Fernbedienung geeignet: 0|360000
    Aufsteckbar auf Schütz: Nein
    Bemessungssteuerspeisespannung AC 60 Hz: 24|24 V
    Anzahl der Ausgänge, unverzögert, Öffner: 0
    Anzahl der Ausgänge, unverzögert, Schließer: 0
    Anzahl der Ausgänge, unverzögert, Wechsler: 0
    Anzahl der Ausgänge, verzögert, Öffner: 0
    Anzahl der Ausgänge, verzögert, Schließer: 0
    Anzahl der Ausgänge, verzögert, Wechsler: 2
    Ausgänge, umschaltbar verzögert/unverzögert: Ja
    Mit Halbleiterausgang: Nein
    Breite: 22.5|24 mm
    Höhe: 100 mm
    Tiefe: 90|360000 mm
    Nennstrom: 0
    Geeignet für Frontmontage: 22.5
    Geeignet für Hutschienenmontage: 2
