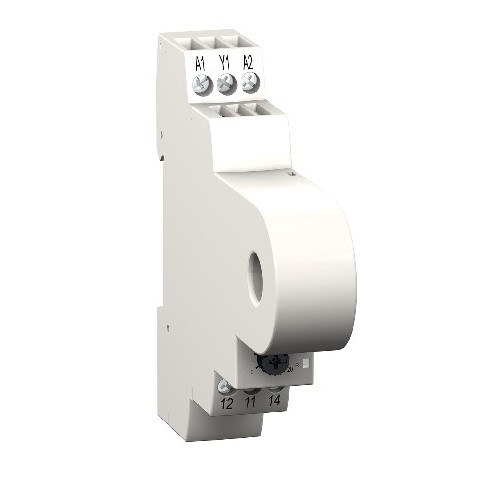

RM17JC00MW Schneider E. STROMUEBERW.REL. 1W 2-20A M. WANDLER

21598369
4983736
1 Stk
3389119405034
43389119405032
ID
8536490099
weitere Infos weitere Infos ausblenden
Schneider Elec.
RM17JC00MW
beantwortete(n) Fragen weitere Varianten
HARMONY Control. Dieses Stromüberwachungsrelais verfügt über einen integrierten Stromwandler, so daß die zu überwachende Leitung berührungslos erfaßt wird. Dazu ist die Leitung durch das Loch im Wandler zu führen. Der einstellbare Stromgrenzwert 2-20 A wird auch Überschreitung überwacht. Zur Meldung ist ein Relaiswechsler vorhanden, der bis 5 A belastbar ist. Per Drahtbrücke kann die Funktion des Ausgangsrelais invertiert werden. Zwei LEDs zeigt den Status an. Die Baubreite beträgt 17,5 mm und die Montage erfolgt auf der Hutschiene. Versorgungsspannung 24-240 VAC/DC (50-60 Hz).
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Das RM17JC00MW Stromüberwachungsrelais von Schneider Electric ist ein hochmodernes Gerät zur Überwachung von Überstrombedingungen in elektrischen Anlagen. Mit einem Messbereich von 2 bis 20 A AC und einer maximalen Schaltleistung von 1250 VA, bietet es zuverlässige Leistung in einem kompakten Format von nur 17,5 mm Breite. Die Versorgungsspannung reicht von 24 bis 240 V AC/DC, was eine flexible Integration in verschiedene Systeme ermöglicht. Das Relais verfügt über eine IP20 Schutzart für die Anschlüsse und IP30 für das Gehäuse, was es ideal für den Einsatz in industriellen Umgebungen macht. Mit einer maximalen Leistungsaufnahme von nur 1 W und einer LED-Anzeige für den Betriebsstatus, ist es sowohl energieeffizient als auch benutzerfreundlich. Das RM17JC00MW ist die perfekte Wahl für Anwendungen, die eine präzise Überwachung und Steuerung des Stroms erfordern.

Produktinfos

Typ: Stromüberwachungsrelais
Messbereich: 2...20 A AC
Maximale Schaltleistung: 1250 VA
Maximale Schaltspannung: 250 V AC/DC
Nennstrom: 5 A
Versorgungsspannung: 24...240 V AC/DC
Maximale Leistungsaufnahme: 1 W
Bauhöhe: 17,5 mm
Gewicht: 0,13 kg
Schutzart: IP20 (Anschlüsse), IP30 (Gehäuse)
Betriebstemperatur: -20...50 °C
Lagertemperatur: -40...70 °C
Anschlüsse: Schraubanschlüsse, 1 x 0.5...1 x 4 mm² (AWG 20...AWG 11) fest
LED-Anzeige: Ja (grün für Strom, gelb für Relais ON)
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    02111146
    Preisanzeige nur nach Anmeldung
    21223679
    Preisanzeige nur nach Anmeldung
    10079783
    Preisanzeige nur nach Anmeldung
    24999171
    Preisanzeige nur nach Anmeldung
    02154021
    Preisanzeige nur nach Anmeldung
    01027398
    Preisanzeige nur nach Anmeldung
    02272482
    Preisanzeige nur nach Anmeldung
    01004221
    Preisanzeige nur nach Anmeldung
    02274463
    Preisanzeige nur nach Anmeldung
    02034566
    Preisanzeige nur nach Anmeldung
    02275366
    Preisanzeige nur nach Anmeldung
    02273427
    Preisanzeige nur nach Anmeldung
    01006685
    Preisanzeige nur nach Anmeldung
    02272503
    Preisanzeige nur nach Anmeldung
    20270481
    Preisanzeige nur nach Anmeldung
    02013559
    Preisanzeige nur nach Anmeldung
    01359610
    Preisanzeige nur nach Anmeldung
    01336391
    Preisanzeige nur nach Anmeldung
    24289308
    Preisanzeige nur nach Anmeldung
    20971679
    Preisanzeige nur nach Anmeldung

    Download

    Katalogseiten

    Produktinfos

    Strommessbereich: 2|20 A
    Max. zulässige Ansprechverzögerungszeit: AC/DC s
    Enthält Funktion Gleichspannung-Unterstrom: 0|240
    Enthält Funktion Gleichspannung-Überstrom: Nein
    1-Phasen-Unterstrom möglich: Nein
    3-Phasen-Unterstrom möglich: Nein
    1-Phasen-Überstrom möglich: Ja
    3-Phasen-Überstrom möglich: 0|20
    1-Phasen-Fenster möglich: Nein
    3-Phasen-Fenster möglich: Nein
    Weitere Details
    Ausführung des elektrischen Anschlusses: Schraubanschluss
    Funktion Gleichstrom-Fenster: 0|240
    Mit abnehmbaren Klemmen: Nein
    Anzahl der Kontakte als Öffner: 0|240
    Anzahl der Kontakte als Schließer: 0
    Anzahl der Kontakte als Wechsler: 1
    Breite: 17.5 mm
    Höhe: 90 mm
    Tiefe: 72 mm
    Stromart: 24|240
    Externer Stromwandler: Nein
    Spannungsmessbereich: 0|20
    Spannungsart der Versorgungsspannung: EV000509|240
    Externe Stromversorgung erforderlich: 24|240
    Bemessungsschaltstrom: 2|20
    Versorgungsspannung AC 50 Hz: 72
    Versorgungsspannung AC 60 Hz: 0
    Versorgungsspannung DC: AC/DC
    Ansprechwert Stromstärke 1: 0
    Ansprechwert Stromstärke 2: 0
    Betriebsspannung AC 50 Hz: 0
