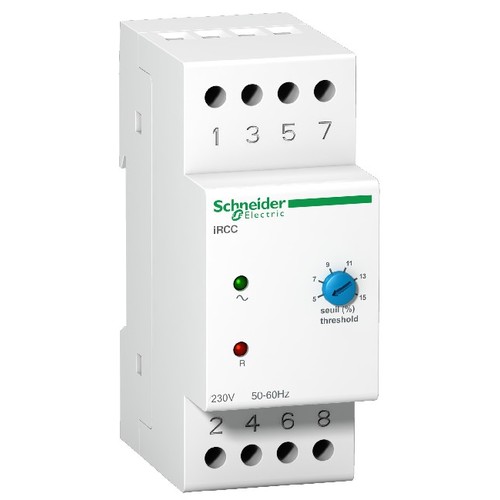

A9E21181 Schneider E. RCI UEBERWACHUNGSRELAIS

21223679
4356299
1 Stk
3606480377501
43606480377509
IT
8536490099
Stromkontrollrelais Acti 9 iRCI. Nennstrom 8A, 1 Wechsler, Betriebsspannung (Ue) 230V AC. Kontrolliert die Stromstärke in einem Wechsel- oder Gleichstromkreis und meldet Über- und Unterströme.
Anmerkungen zur LIMMERT-KI

Das Stromkontrollrelais Acti 9 iRCI von Schneider Electric ist ein hochmoderner Steuerrelais, das für die Überwachung von Stromkreisen entwickelt wurde. Mit einem Nennstrom von 8A und einer Betriebsspannung von 230V AC bei 50/60 Hz bietet es eine zuverlässige Lösung zur Überwachung von Über- und Unterströmen. Das Gerät verfügt über einen Wechslerkontakt und eine präzise Auslöseschwelle von 10 bis 100 %. Die lokale Signalisierung erfolgt über eine rote LED für Störungen und eine grüne LED für die Spannung am Steuerkreis. Mit einem kompakten Design von 36 mm Breite, 88,1 mm Höhe und 67 mm Tiefe ist es einfach zu montieren und eignet sich für die 35 mm symmetrische DIN-Schiene. Das Relais ist für den Betrieb in einem Temperaturbereich von -5 bis 55 °C konzipiert und bietet eine Schutzart von IP20.

Produktinfos

Nennstrom: 8 A
Anzahl Wechslerkontakte: 1
Betriebsspannung: 230 V AC
Frequenz: 50/60 Hz
Betriebsbemessungstrom: 8 A bei 250 V AC (cos Phi = 1)
Auslöseschwelle: 10 - 100 %
Analoger Eingangsbereich: 1-10 A DC, 0,15-1,5 A DC, 110 A AC, 0,15-1,5 A AC
Hysterese: 5…50 %
Zeitverzögerungsbereich: 0,1 - 10 s
Genauigkeitsfehler: +/- 10 %
Leistungsaufnahme: 3 VA
Verlustleistung: 2 W
Montagemodus: Fixiert
Montagehalterung: 35 mm symmetrische DIN-Schiene
Höhe: 88,1 mm
Breite: 36 mm
Tiefe: 67 mm
Produktgewicht: 215 g
Farbe: Weiß
Schutzart (IP): IP20
Betriebstemperatur: -5…55 °C
Lagerungstemperatur: -40…80 °C
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Strommessbereich: 10|0.15 A
    Min. einstellbare Ansprechverzögerungszeit: 0.1 s
    Max. zulässige Ansprechverzögerungszeit: 10 s
    Min. einstellbare Rückfallverzögerungszeit: 0.1 s
    Max. zulässige Rückfallverzögerungszeit: 0.1 s
    Enthält Funktion Gleichspannung-Unterstrom: 1|230
    Enthält Funktion Gleichspannung-Überstrom: Ja
    1-Phasen-Unterstrom möglich: Ja
    3-Phasen-Unterstrom möglich: Nein
    1-Phasen-Überstrom möglich: Ja
    3-Phasen-Überstrom möglich: 0|0.15
    1-Phasen-Fenster möglich: Ja
    3-Phasen-Fenster möglich: Nein
    Weitere Details
    Ausführung des elektrischen Anschlusses: Schraubanschluss
    Funktion Gleichstrom-Fenster: 1|230
    Mit abnehmbaren Klemmen: Nein
    Anzahl der Kontakte als Öffner: 0|230
    Anzahl der Kontakte als Schließer: 0
    Anzahl der Kontakte als Wechsler: 1
    Breite: 36 mm
    Höhe: 88.1 mm
    Tiefe: 67 mm
    Stromart: EV000460|230
    Externer Stromwandler: Ja
    Spannungsmessbereich: 10|0.15
    Spannungsart der Versorgungsspannung: AC
    Externe Stromversorgung erforderlich: Nein
    Spannungsart der Betriebsspannung: AC
    Bemessungsschaltstrom: 8|0.15
    Versorgungsspannung AC 50 Hz: 230|230
    Versorgungsspannung AC 60 Hz: 230|230
    Versorgungsspannung DC: 1
    Ansprechwert Stromstärke 1: 1
    Ansprechwert Stromstärke 2: 1
    Betriebsspannung AC 50 Hz: 250|250
    Betriebsspannung AC 60 Hz: 250|250
