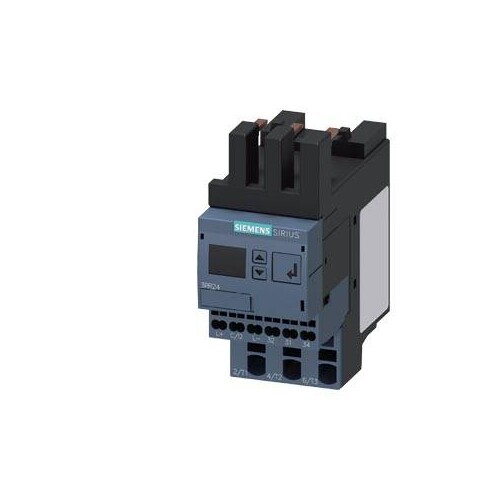

3RR24422AA40 Siemens Stromüberwachungsrelais für IO-Link S0

3RR24422AA40 Siemens Stromüberwachungsrelais für IO-Link S0

Artikelnummer: 33382098

VPE: 1 Stk

EAN: 4011209915862

Herkunftsland: CZ

Zolltarifnr.: 85364900

weitere Infos weitere Infos ausblenden

Siemens

Hersteller Art. Nr.: 3RR2442-2AA40

beantwortete(n) Fragen weitere Varianten

Beschreibung
LIMMERT-KI Beschreibung

Stromüberwachungsrelais für IO-Link, anbaubar an Schütz, 3RT2, Baugröße S0 Schein-/Wirkstromüberwachung 4-40 A, 20-400 Hz, 3-phasig Versorgungsspannung DC 24 V 1 Wechsler Überwachung auf Stromüber- und Unterschreitung Stromasymetrie Phasenausfall, Drahtbruch Phasenfolge, Fehlerstrom Blockierstrom, Schaltspiel- und Betriebsstundenzähler Warn- und Alarmschwellen AUTO- oder HANDRESET Anlaufverzögerung 0-9999,9 s Ausschaltverzögerung 0-9999,9 s Wiedereinschaltverz. 0-300 min Federzugtechnik Überwachungsrelais SIRIUS 3RR2 zum Anstecken an Schütze SIRIUS 3RT2 oder für Einzelaufstellung zur mehrphasigen Stromüberwachung der gesamten Anlage oder des angetriebenen Prozesses. Die zuverlässige Überwachung auf Kabelbruch, Phasenausfall, Phasenfolge, Fehlerstrom, Motorblockierung uvm. schafft eine erhöhte Anlagenverfügbarkeit. Istwertanzeigen, Statusmeldungen und eindeutige Fehlermeldungen ermöglichen eine schnelle und zuverlässige Diagnose. Die Steuerungsanbindung über IO-Link ist ebenfalls möglich. Sie sparen zudem Kosten, da nur ein Gerät zur Überwachung eines Motors entlang der gesamten Drehmomentkurve erforderlich ist und auch keine separaten Stromwandler benötigt werden. Durch den direkten Anbau an die Schütze 3RT2 entsteht kein zusätzlicher Verdrahtungsaufwand im Hauptstromkreis. Profitieren Sie außerdem von den Weitspannungsnetzteilen für den weltweiten Einsatz. Verfügbar sind analog einstellbare, 2-phasige Varianten und digital einstellbare, 3-phasige Varianten (mit und ohne IO-Link), jeweils in drei Baugrößen mit unterschiedlichen Strommessbereichen, mit zwei verschiedenen Versorgungsspannungen und zwei Anschlussarten. Für die Einzelaufstellung der Überwachungsrelais 3RR2 sind passende Träger erhältlich. SIRIUS Relais - ein Programm für alle Fälle.

Ausklappen Einklappen

Anmerkungen zur LIMMERT-KI

Das Siemens Stromüberwachungsrelais 3RR24422AA40 ist ein hochmodernes Überwachungsgerät, das speziell für die 3-phasige Stromüberwachung entwickelt wurde. Mit einem Überwachungsbereich von 4 bis 40 A und einer Betriebsspannung von 24 V DC eignet sich dieses Relais ideal für industrielle Anwendungen. Es bietet eine Vielzahl von Funktionen, darunter die Überwachung auf Stromüber- und -unterschreitung, Phasenausfall und Kabelbruch. Die einstellbaren Ansprech- und Rückfallverzögerungszeiten ermöglichen eine flexible Anpassung an spezifische Anforderungen. Mit einer kompakten Bauform von 109 mm Höhe, 45 mm Breite und 92 mm Tiefe sowie einer hohen mechanischen Lebensdauer von 10 Millionen Schaltzyklen ist das Relais sowohl robust als auch zuverlässig. Zudem ist es mit einer Schutzart von IP20 ausgestattet, was es für den Einsatz in geschützten Umgebungen prädestiniert. Die digitale Anpassbarkeit und die IO-Link-Kommunikation bieten zusätzliche Vorteile für die Integration in moderne Automatisierungssysteme.

Produktinfos

Betriebsspannung:	24 V DC
Stromüberwachungsbereich:	4 - 40 A
Frequenzbereich:	20 - 400 Hz
Anzahl der Phasen:	3-phasig
Anzahl der Wechslerkontakte:	1
Ansprechverzögerungszeit:	0 - 9999,9 s
Rückfallverzögerungszeit:	0 - 9999,9 s
Wiedereinschaltverzögerung:	0 - 300 min
Schutzart (IP):	IP20
Höhe:	109 mm
Breite:	45 mm
Tiefe:	92 mm
Betriebstemperatur:	-25 ... +60 °C
Lagertemperatur:	-40 ... +80 °C
Mechanische Lebensdauer:	10.000.000 Schaltzyklen
Elektrische Lebensdauer (AC-15 bei 230 V):	100.000 Schaltzyklen
Montageart:	Direktmontage

Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Bemessungssteuerspeisespannung AC 50 Hz:	0 V
Bemessungssteuerspeisespannung DC:	24\|24 V
Spannungsart zur Betätigung:	DC
Strommessbereich:	4\|40 A
Min. einstellbare Ansprechverzögerungszeit:	0 s
Max. zulässige Ansprechverzögerungszeit:	999.9 s
Min. einstellbare Rückfallverzögerungszeit:	0 s
Max. zulässige Rückfallverzögerungszeit:	999.9 s
Enthält Funktion Gleichspannung-Unterstrom:	Nein
Enthält Funktion Gleichspannung-Überstrom:	Nein
1-Phasen-Unterstrom möglich:	Nein
3-Phasen-Unterstrom möglich:	Ja
1-Phasen-Überstrom möglich:	Nein
3-Phasen-Überstrom möglich:	Ja
1-Phasen-Fenster möglich:	Nein
3-Phasen-Fenster möglich:	0\|40
Weitere Details
Ausführung des elektrischen Anschlusses:	Federzuganschluss
Funktion Gleichstrom-Fenster:	Nein
Mit abnehmbaren Klemmen:	Federzuganschluss
Bemessungssteuerspeisespannung AC 60 Hz:	0 V
Anzahl der Kontakte als Öffner:	0
Anzahl der Kontakte als Schließer:	1
Anzahl der Kontakte als Wechsler:	24\|24
Breite:	45\|24 mm
Höhe:	109 mm
Tiefe:	92 mm
Externer Stromwandler:	Nein
