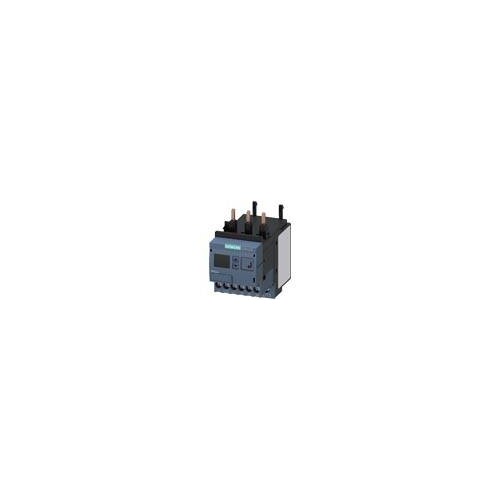

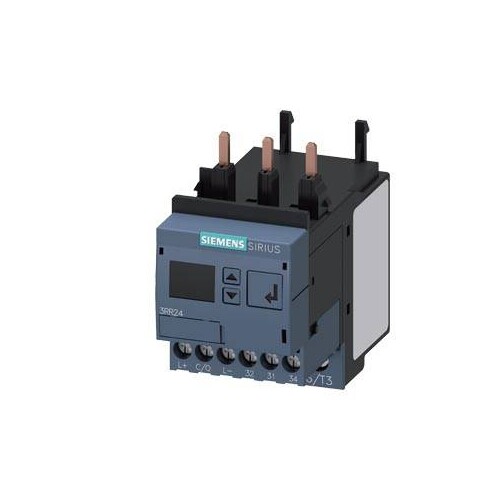

3RR2442-1AA40 Siemens Stromüberwachungsrelais für IO Link S0

27845245
2858569
1 Stk
4011209911727
CZ
85364900
3RR2442-1AA40
beantwortete(n) Fragen weitere Varianten
Stromüberwachungsrelais für IO-Link, anbaubar an Schütz 3RT2, Baugröße S0 Schein-/Wirkstromüberwachung 4-40 A, 20-400 Hz, 3-phasig Versorgungsspannung DC 24 V 1 Wechsler Überwachung auf Stromüber- und Unterschreitung Stromasymetrie Phasenausfall, Drahtbruch Phasenfolge, Fehlerstrom Blockierstrom, Schaltspiel- und Betriebsstundenzähler Warn- und Alarmschwellen AUTO- oder HANDRESET Anlaufverzögerung 0-9999,9 s Ausschaltverzögerung 0-9999,9 s Wiedereinschaltverz. 0-300 min Schraubanschlusstechnik Überwachungsrelais SIRIUS 3RR2 zum Anstecken an Schütze SIRIUS 3RT2 oder für Einzelaufstellung zur mehrphasigen Stromüberwachung der gesamten Anlage oder des angetriebenen Prozesses. Die zuverlässige Überwachung auf Kabelbruch, Phasenausfall, Phasenfolge, Fehlerstrom, Motorblockierung uvm. schafft eine erhöhte Anlagenverfügbarkeit. Istwertanzeigen, Statusmeldungen und eindeutige Fehlermeldungen ermöglichen eine schnelle und zuverlässige Diagnose. Die Steuerungsanbindung über IO-Link ist ebenfalls möglich. Sie sparen zudem Kosten, da nur ein Gerät zur Überwachung eines Motors entlang der gesamten Drehmomentkurve erforderlich ist und auch keine separaten Stromwandler benötigt werden. Durch den direkten Anbau an die Schütze 3RT2 entsteht kein zusätzlicher Verdrahtungsaufwand im Hauptstromkreis. Profitieren Sie außerdem von den Weitspannungsnetzteilen für den weltweiten Einsatz. Verfügbar sind analog einstellbare, 2-phasige Varianten und digital einstellbare, 3-phasige Varianten (mit und ohne IO-Link), jeweils in drei Baugrößen mit unterschiedlichen Strommessbereichen, mit zwei verschiedenen Versorgungsspannungen und zwei Anschlussarten. Für die Einzelaufstellung der Überwachungsrelais 3RR2 sind passende Träger erhältlich. SIRIUS Relais - ein Programm für alle Fälle.
Anmerkungen zur LIMMERT-KI

Das 3RR2442-1AA40 Stromüberwachungsrelais von Siemens ist ein hochmodernes Gerät zur Überwachung von 3-phasigen Stromkreisen. Es ist für eine Stromüberwachung von 4 bis 40 A ausgelegt und unterstützt eine Versorgungsspannung von 24 V DC. Das Relais bietet eine Vielzahl von Überwachungsfunktionen, darunter Stromüber- und Unterschreitung, Stromasymmetrie und Phasenausfall. Mit einem kompakten Design von 87 mm Höhe, 45 mm Breite und 91 mm Tiefe ist es für die direkte Montage an Schützen der Baugröße S0 geeignet. Die Schaltverzögerung kann zwischen 0 und 9999,9 Sekunden eingestellt werden, während die Wiedereinschaltverzögerung bis zu 300 Minuten betragen kann. Die Schutzart IP20 und der Betriebstemperaturbereich von -25 bis +60 °C machen es ideal für industrielle Anwendungen. Darüber hinaus ermöglicht die IO-Link-Schnittstelle eine einfache Integration in moderne Automatisierungssysteme.

Produktinfos

Stromüberwachung: 4-40 A
Versorgungsspannung: 24 V DC
Baugröße: S0
Anzahl der Wechselkontakte: 1
Überwachung auf: Stromüber- und Unterschreitung, Stromasymmetrie, Phasenausfall, Drahtbruch, Phasenfolge, Fehlerstrom
Schaltverzögerung: 0-9999.9 s
Wiedereinschaltverzögerung: 0-300 min
Schutzart (IP): IP20
Betriebstemperatur: -25 bis +60 °C

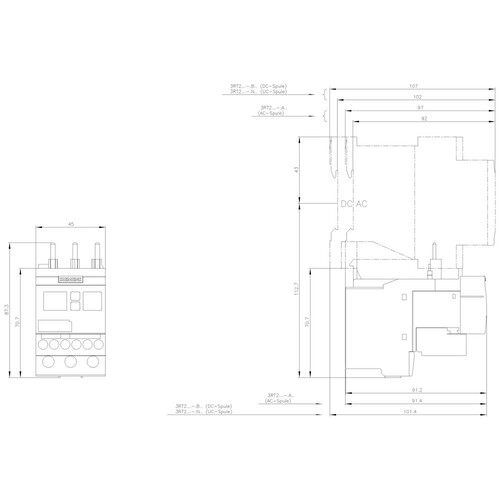

Höhe: 87 mm
Breite: 45 mm
Tiefe: 91 mm
Montageart: Direktmontage
Schockfestigkeit: 15g / 11 ms
Mechanische Lebensdauer: 10.000.000 Zyklen
Elektrische Lebensdauer: 100.000 Zyklen bei AC-15, 230 V
Kommunikationsprotokoll: IO-Link
IO-Link Übertragungsrate: COM2 (38,4 kBaud)
Preisanzeige nur nach Anmeldung
B

    Katalogseiten

    Produktinfos

    Bemessungssteuerspeisespannung AC 50 Hz: 0 V
    Bemessungssteuerspeisespannung DC: 24|24 V
    Spannungsart zur Betätigung: DC
    Strommessbereich: 4|40 A
    Min. einstellbare Ansprechverzögerungszeit: 0 s
    Max. zulässige Ansprechverzögerungszeit: 999.9 s
    Min. einstellbare Rückfallverzögerungszeit: 0 s
    Max. zulässige Rückfallverzögerungszeit: 999.9 s
    Enthält Funktion Gleichspannung-Unterstrom: Nein
    Enthält Funktion Gleichspannung-Überstrom: Nein
    1-Phasen-Unterstrom möglich: Nein
    3-Phasen-Unterstrom möglich: Ja
    1-Phasen-Überstrom möglich: Nein
    3-Phasen-Überstrom möglich: Ja
    1-Phasen-Fenster möglich: Nein
    3-Phasen-Fenster möglich: 0|40
    Weitere Details
    Ausführung des elektrischen Anschlusses: Schraubanschluss
    Funktion Gleichstrom-Fenster: Nein
    Mit abnehmbaren Klemmen: Schraubanschluss
    Bemessungssteuerspeisespannung AC 60 Hz: 0 V
    Anzahl der Kontakte als Öffner: 0
    Anzahl der Kontakte als Schließer: 1
    Anzahl der Kontakte als Wechsler: 24|24
    Breite: 45|24 mm
    Höhe: 87 mm
    Tiefe: 91 mm
    Externer Stromwandler: Nein
