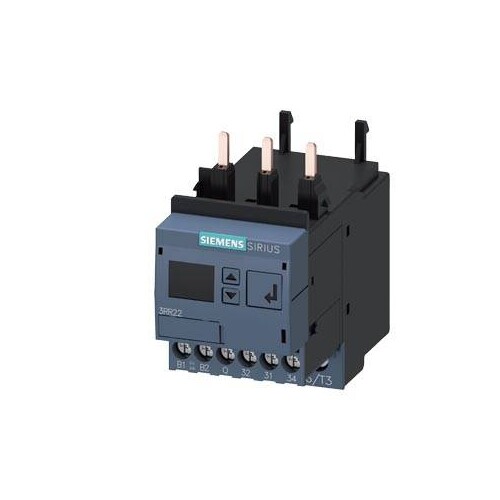

3RR22421FA30 Siemens ÜBERWACH-REL.F.3RT2 S0 DIGI.4-40A 20-400HZ 3-PH 24VAC/DC 1W

20921587
5177085
1 Stk
4011209787292
CZ
85364900
3RR2242-1FA30
beantwortete(n) Fragen weitere Varianten
Überwachungsrelais, anbaubar an Schütz 3RT2, Baugröße S0 Standard, digital einstellbar Schein-/Wirkstromüberwachung 4...40 A, 20...400 Hz, 3-phasig Versorgung 24 V AC/DC 1 Wechsler, 1 Halbleiterausgang für Alarm und Warnung Überwachung auf Stromüber- und Unterschreitung Phasenausfall, Drahtbruch Phasenfolge Fehlerstrom Blockierstrom Warnung und Alarmschwellen mit oder ohne Fehlerspeicher Anlaufverzögerung 0-99 s Störspitzenausblendung 0-30 s Pause nach Fehler 0-300 min Schraubanschlusstechnik Überwachungsrelais SIRIUS 3RR2 zum Anstecken an Schütze SIRIUS 3RT2 oder für Einzelaufstellung zur mehrphasigen Stromüberwachung der gesamten Anlage oder des angetriebenen Prozesses. Die zuverlässige Überwachung auf Kabelbruch, Phasenausfall, Phasenfolge, Fehlerstrom, Motorblockierung uvm. schafft eine erhöhte Anlagenverfügbarkeit. Istwertanzeigen, Statusmeldungen und eindeutige Fehlermeldungen ermöglichen eine schnelle und zuverlässige Diagnose. Die Steuerungsanbindung über IO-Link ist ebenfalls möglich. Sie sparen zudem Kosten, da nur ein Gerät zur Überwachung eines Motors entlang der gesamten Drehmomentkurve erforderlich ist und auch keine separaten Stromwandler benötigt werden. Durch den direkten Anbau an die Schütze 3RT2 entsteht kein zusätzlicher Verdrahtungsaufwand im Hauptstromkreis. Profitieren Sie außerdem von den Weitspannungsnetzteilen für den weltweiten Einsatz. Verfügbar sind analog einstellbare, 2-phasige Varianten und digital einstellbare, 3-phasige Varianten (mit und ohne IO-Link), jeweils in drei Baugrößen mit unterschiedlichen Strommessbereichen, mit zwei verschiedenen Versorgungsspannungen und zwei Anschlussarten. Für die Einzelaufstellung der Überwachungsrelais 3RR2 sind passende Träger erhältlich. SIRIUS Relais - ein Programm für alle Fälle.
Anmerkungen zur LIMMERT-KI

Das Siemens Überwachungsrelais 3RR22421FA30 ist ein hochmodernes, digitales Relais, das speziell für die Überwachung von 3-phasigen Stromsystemen konzipiert ist. Mit einem einstellbaren Stromüberwachungsbereich von 4 bis 40 A und einem Frequenzbereich von 20 bis 400 Hz bietet es eine zuverlässige Überwachung für industrielle Anwendungen. Die Versorgungsspannung von 24 V AC/DC ermöglicht eine flexible Integration in bestehende Systeme. Das Relais ist mit einem Halbleiterausgang für Alarm- und Warnmeldungen ausgestattet und bietet Funktionen zur Überwachung von Phasenausfall, Drahtbruch und Fehlerströmen. Mit einer kompakten Baugröße von S0 und einer Schutzart von IP20 ist es für den Einsatz in anspruchsvollen Umgebungen geeignet. Die einfache Montage an Schützen 3RT2 reduziert den Verdrahtungsaufwand erheblich und ermöglicht eine schnelle Installation. Profitieren Sie von der hohen Zuverlässigkeit und den vielseitigen Funktionen dieses Überwachungsrelais.

Produktinfos

Baugröße: S0
Stromüberwachung: 4...40 A
Frequenzbereich: 20...400 Hz
Versorgungsspannung: 24 V AC/DC
Anzahl der Wechsler: 1
Halbleiterausgang: 1 für Alarm und Warnung
Anlaufverzögerung: 0...99 s
Störspitzenausblendung: 0...30 s
Pause nach Fehler: 0...300 min
Schutzart (IP): IP20

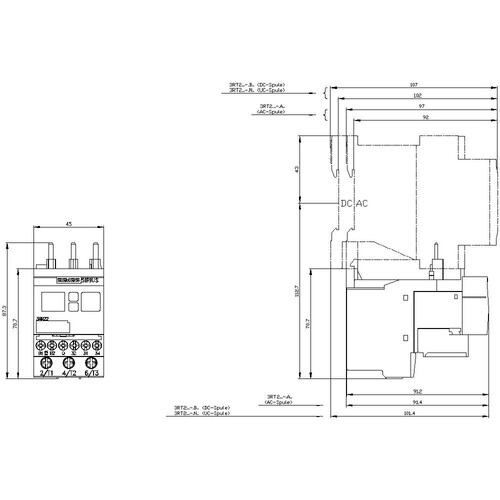

Höhe: 87 mm
Breite: 45 mm
Tiefe: 91 mm
Umgebungstemperatur während Betrieb: -25...+60 °C
Umgebungstemperatur während Lagerung: -40...+80 °C
Preisanzeige nur nach Anmeldung
B

    Katalogseiten

    Produktinfos

    Bemessungssteuerspeisespannung AC 50 Hz: 24|24 V
    Bemessungssteuerspeisespannung DC: 24|24 V
    Spannungsart zur Betätigung: AC/DC
    Strommessbereich: 4|40 A
    Min. einstellbare Ansprechverzögerungszeit: 0 s
    Max. zulässige Ansprechverzögerungszeit: 99 s
    Min. einstellbare Rückfallverzögerungszeit: 0|24 s
    Max. zulässige Rückfallverzögerungszeit: 30 s
    Enthält Funktion Gleichspannung-Unterstrom: Nein
    Enthält Funktion Gleichspannung-Überstrom: Nein
    1-Phasen-Unterstrom möglich: Nein
    3-Phasen-Unterstrom möglich: Ja
    1-Phasen-Überstrom möglich: Nein
    3-Phasen-Überstrom möglich: Ja
    1-Phasen-Fenster möglich: 0|40
    3-Phasen-Fenster möglich: 0|24
    Weitere Details
    Ausführung des elektrischen Anschlusses: Schraubanschluss
    Funktion Gleichstrom-Fenster: Nein
    Mit abnehmbaren Klemmen: Schraubanschluss
    Bemessungssteuerspeisespannung AC 60 Hz: 24|24 V
    Anzahl der Kontakte als Öffner: 0
    Anzahl der Kontakte als Schließer: 1
    Anzahl der Kontakte als Wechsler: 24|24
    Breite: 45|24 mm
    Höhe: 87 mm
    Tiefe: 91|24 mm
    Externer Stromwandler: Nein
