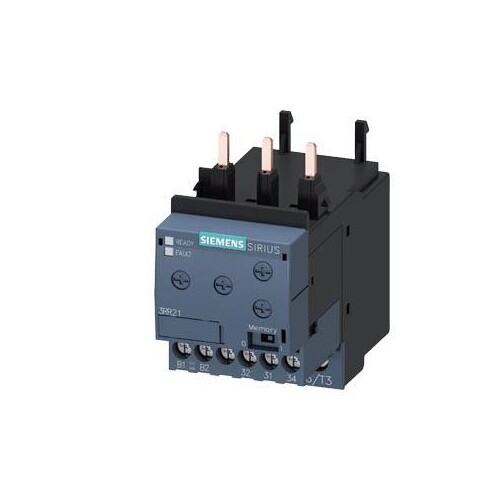

3RR21421AA30 Siemens ÜBERWACH-REL.F.3RT2 S0 ANA.4-40A 50-60HZ 2-PH 24VAC/DC 1W

20921454
5176438
1 Stk
4011209787254
CZ
85364900
3RR2142-1AA30
beantwortete(n) Fragen weitere Varianten
Überwachungsrelais, anbaubar an Schütz 3RT2, Baugröße S0 Basic, analog einstellbar Scheinstromüberwachung 4...40 A, 50...60 Hz, 2-phasig Versorgung 24 V AC/DC 1 Wechsler Überwachung auf Stromüber- und Unterschreitung Phasenausfall, Drahtbruch mit oder ohne Fehlerspeicher Anlaufverzögerung 0-60 s Störspitzenausblendung 0-30 s Schalthysterese 6% Schraubanschlusstechnik Überwachungsrelais SIRIUS 3RR2 zum Anstecken an Schütze SIRIUS 3RT2 oder für Einzelaufstellung zur mehrphasigen Stromüberwachung der gesamten Anlage oder des angetriebenen Prozesses. Die zuverlässige Überwachung auf Kabelbruch, Phasenausfall, Phasenfolge, Fehlerstrom, Motorblockierung uvm. schafft eine erhöhte Anlagenverfügbarkeit. Istwertanzeigen, Statusmeldungen und eindeutige Fehlermeldungen ermöglichen eine schnelle und zuverlässige Diagnose. Die Steuerungsanbindung über IO-Link ist ebenfalls möglich. Sie sparen zudem Kosten, da nur ein Gerät zur Überwachung eines Motors entlang der gesamten Drehmomentkurve erforderlich ist und auch keine separaten Stromwandler benötigt werden. Durch den direkten Anbau an die Schütze 3RT2 entsteht kein zusätzlicher Verdrahtungsaufwand im Hauptstromkreis. Profitieren Sie außerdem von den Weitspannungsnetzteilen für den weltweiten Einsatz. Verfügbar sind analog einstellbare, 2-phasige Varianten und digital einstellbare, 3-phasige Varianten (mit und ohne IO-Link), jeweils in drei Baugrößen mit unterschiedlichen Strommessbereichen, mit zwei verschiedenen Versorgungsspannungen und zwei Anschlussarten. Für die Einzelaufstellung der Überwachungsrelais 3RR2 sind passende Träger erhältlich. SIRIUS Relais - ein Programm für alle Fälle.
Anmerkungen zur LIMMERT-KI

Das Überwachungsrelais 3RR21421AA30 von Siemens ist ein hochentwickeltes Gerät zur Überwachung von Strom in industriellen Anwendungen. Es ist speziell für den Anbau an Schütze der Baugröße S0 konzipiert und ermöglicht eine analoge einstellbare Scheinstromüberwachung im Bereich von 4 bis 40 A bei einer Frequenz von 50 bis 60 Hz. Mit einer Versorgungsspannung von 24 V AC/DC und einer hohen Betriebsscheinleistung von 4 VA bietet es zuverlässige Überwachung auf Stromüber- und -unterschreitung sowie Phasenausfall. Das Relais verfügt über eine Anlaufverzögerung von bis zu 60 Sekunden und eine Störspitzenausblendung von bis zu 30 Sekunden. Mit kompakten Abmessungen von 87 mm Höhe, 45 mm Breite und 91 mm Tiefe ist es einfach zu installieren und bietet eine IP20 Schutzart. Dieses Gerät ist ideal für die Gewährleistung einer hohen Anlagenverfügbarkeit und die schnelle Diagnose von Fehlern.

Produktinfos

Baugröße des Schützes kombinierbar: S0
Versorgungsspannung: 24 V AC/DC
Strommessbereich: 4 ... 40 A
Versorgungsspannungsfrequenz: 50 ... 60 Hz
Anzahl der Wechsler: 1
Anlaufverzögerung: 0 ... 60 s
Störspitzenausblendung: 0 ... 30 s
Schalthysterese: 6 %
Betriebsscheinleistung: 4 VA
Isolationsspannung: 690 V
Stoßspannungsfestigkeit: 6 kV
Schutzart (IP): IP20

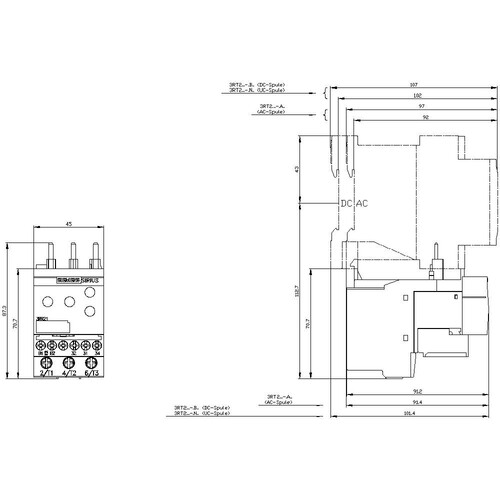

Höhe: 87 mm
Breite: 45 mm
Tiefe: 91 mm
Umgebungstemperatur (Betrieb): -25 ... +60 °C
Umgebungstemperatur (Lagerung): -40 ... +80 °C
Preisanzeige nur nach Anmeldung
B

    Katalogseiten

    Produktinfos

    Bemessungssteuerspeisespannung AC 50 Hz: 24|24 V
    Bemessungssteuerspeisespannung DC: 24|24 V
    Spannungsart zur Betätigung: AC/DC
    Strommessbereich: 4|40 A
    Min. einstellbare Ansprechverzögerungszeit: 0 s
    Max. zulässige Ansprechverzögerungszeit: 60 s
    Min. einstellbare Rückfallverzögerungszeit: 0|24 s
    Max. zulässige Rückfallverzögerungszeit: 30 s
    Enthält Funktion Gleichspannung-Unterstrom: Nein
    Enthält Funktion Gleichspannung-Überstrom: Nein
    1-Phasen-Unterstrom möglich: Nein
    3-Phasen-Unterstrom möglich: Nein
    1-Phasen-Überstrom möglich: Nein
    3-Phasen-Überstrom möglich: Nein
    1-Phasen-Fenster möglich: 0|40
    3-Phasen-Fenster möglich: 0|24
    Weitere Details
    Ausführung des elektrischen Anschlusses: Schraubanschluss
    Funktion Gleichstrom-Fenster: Nein
    Mit abnehmbaren Klemmen: Schraubanschluss
    Bemessungssteuerspeisespannung AC 60 Hz: 24|24 V
    Anzahl der Kontakte als Öffner: 0
    Anzahl der Kontakte als Schließer: 0
    Anzahl der Kontakte als Wechsler: 24|24
    Breite: 45|24 mm
    Höhe: 87 mm
    Tiefe: 91|24 mm
    Externer Stromwandler: Nein
