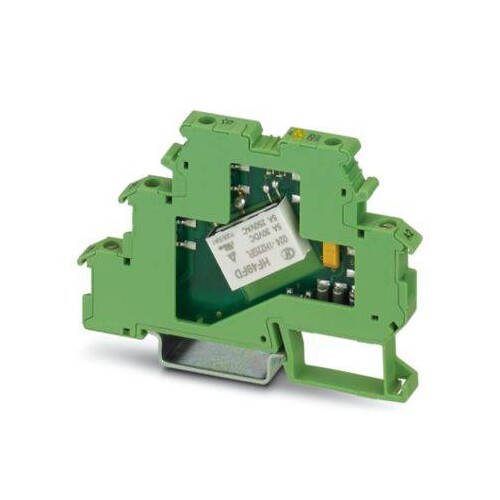

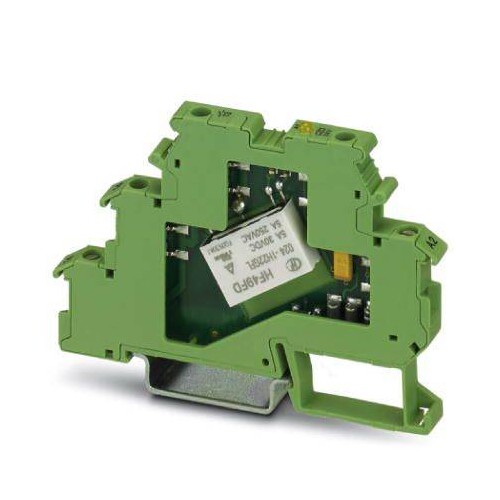

2940171 Phoenix Relaismodul - DEK-REL- 24/I/1 1s 24V AC/DC

21924885
1119575
1 Stk
4017918079895
CN
85364190
Relaisklemme, mit fest eingelöteten Miniaturrelais, Kontakt (AgNi+Au): kleine bis mittlere Leistungen, 1 Schließer, Eingangsspannung 24 V AC/DC, zur Montage auf NS 35/7,5 , Klemmenbreite 6,2 mm
Anmerkungen zur LIMMERT-KI

Das Phoenix Relaismodul DEK-REL-24/I/1 bietet eine zuverlässige Lösung für Steuerungsanwendungen mit einer Eingangsspannung von 24 V AC/DC. Mit einem kompakten Design von 6,2 mm Breite, 80 mm Höhe und 56 mm Tiefe ist es ideal für die Montage auf NS 35/7,5. Das Modul verfügt über einen Schließerkontakt, der für kleine bis mittlere Lasten geeignet ist, und bietet eine maximale Schaltleistung von 72 W bei 24 V DC. Die integrierte Schutzschaltung und die gelbe LED-Betriebsanzeige gewährleisten eine einfache Handhabung und Sicherheit. Mit einer hohen mechanischen Lebensdauer von ca. 20 Millionen Zyklen ist dieses Modul eine langlebige und kosteneffiziente Wahl für industrielle Anwendungen.

Produktinfos

Eingangsspannung: 24 V AC/DC
Eingangsspannungsbereich: 0,8 ... 1,1
Typischer Eingangsstrom bei UN: 6,5 mA
Reaktionszeit: 5 ms
Freigabezeit: 15 ms
Schutzschaltung: Gleichrichter
Betriebsanzeige: Gelbe LED
Leistungsaufnahme im Nennzustand: 0,16 W
Kontaktart: 1 Schließer (Doppelkontakt)
Kontaktmaterial: AgNi, hartvergoldet
Max. Schaltspannung: 250 V AC
Min. Schaltspannung: 0,1 V
Min. Schaltstrom: 1 mA
Max. Einschaltstrom: 5 A
Grenzstrom: 3 A (5 A bis 35°C bei 24 V DC)
Max. Schaltleistung (ohm. Last): 72 W (bei 24 V DC)
Testspannung Relaiswicklung/Relaiskontakt: 2 kV AC (50 Hz, 1 min.)
Betriebsart: 100% Einschaltdauer
Mechanische Lebensdauer: ca. 2x 10^7 Zyklen
Montageposition: beliebig
Breite: 6,2 mm
Höhe: 80 mm
Tiefe: 56 mm
Betriebstemperatur (Betrieb): -20 °C ... 50 °C
Betriebstemperatur (Lager/Transport): -20 °C ... 70 °C
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Bemessungssteuerspeisespannung AC 50 Hz: 19.2|19.2 V
    Bemessungssteuerspeisespannung DC: 19.2|19.2 V
    Spannungsart zur Betätigung: EV000509|
    Anzahl der Kontakte als Schließer: 1
    Anzahl der Kontakte als Öffner: 0
    Anzahl der Kontakte als Wechsler: 0
    Schutzart (IP): 54.3
    Breite: 6.2 mm
    Höhe: 80 mm
    Tiefe: 56 mm
    Ausführung des elektrischen Anschlusses: Schraubanschluss
    Weitere Details
    Mit abnehmbaren Klemmen: Nein
    Bemessungssteuerspeisespannung AC 60 Hz: 19.2|19.2 V
    Schaltverhalten des Antriebs: monostabil
    Mit zwangsgeführten Kontakten: Nein
    Art des Schaltkontaktes: Doppelkontakt
    Komplettgerät mit Sockel: Ja
    Nennstrom: 0.0065
    Mit LED-Anzeige: Ja
    Werkstoff des Kontaktes: 80
    Werkstoff des Kontakteinsatzes: 6.2
