2852353 Phoenix Relaisstecker ST-REL4-KG 24/ 1- 1

22148161
5254179
1 Stk
4017918078645
DE
85364190

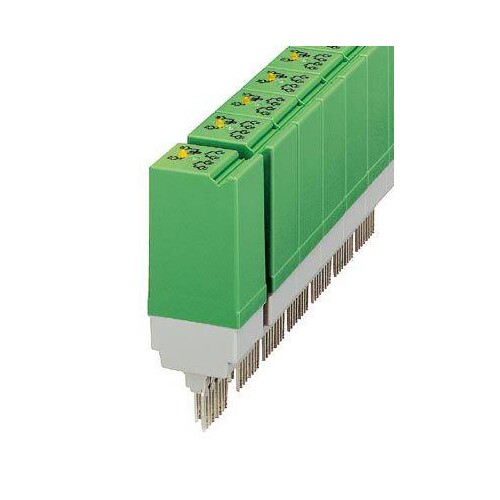

Relaisstecker, bestückt mit Kleinschaltrelais, Kontakte (AgNi): mittlere bis große Leistungen, 2 Schließer, Eingangsspannung 24 V AC/DC, mit Leuchtanzeige, steckbar auf Grundklemmenblöcke
Anmerkungen zur LIMMERT-KI

Der Phoenix Relaisstecker ST-REL4-KG 24/1-1 ist eine vielseitige Lösung für mittlere bis große Lasten. Mit einer Eingangsspannung von 24 V AC/DC und zwei N/O Kontakten bietet dieser Relaisstecker eine zuverlässige Schaltmöglichkeit. Die kompakten Abmessungen von 27 mm Breite, 33 mm Höhe und 66,5 mm Tiefe ermöglichen eine einfache Integration in bestehende Systeme. Der Relaisstecker ist mit einer Betriebsanzeige ausgestattet und verfügt über eine Schutzschaltung mit Brückengleichrichter und Varistor. Er ist für den Betrieb in einem Temperaturbereich von -20 °C bis 50 °C geeignet und kann auf Grundklemmenblöcke gesteckt werden. Der ST-REL4-KG ist ideal für Anwendungen in der Automatisierungstechnik und bietet eine hohe Lebensdauer von etwa 20 Millionen Schaltzyklen.

Produktinfos

Eingangsspannung: 24 V AC/DC
Eingangsspannungsbereich: 0,8 ... 1,1
Nennstrom bei U IN: 19 mA
Typische Ansprechzeit: 9 ms (bei DC)
Typische Rücklaufzeit: 10 ms (bei DC)
Betriebsanzeige: Ja

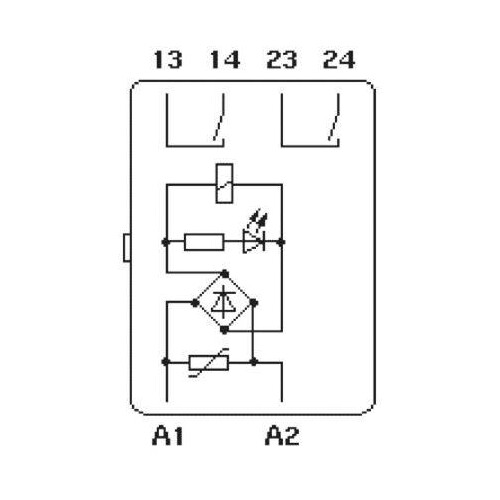

Schutzschaltung: Brückengleichrichter, Varistor
Kontakttyp: Einfachkontakt, 2 N/O Kontakte
Kontaktmaterial: AgNi
Maximale Schaltspannung: 250 V AC/DC
Maximaler Einschaltstrom: 6 A
Grenzstrom: 5 A
Unterbrechungswert (ohm. Last) max.: 120 W (bei 24 V DC)
Unterbrechungswert (ohm. Last) max.: 85 W (bei 48 V DC)
Maximaler Unterbrechungswert (ohm. Last): 60 W (bei 60 V DC)
Maximaler Unterbrechungswert (ohm. Last): 40 W (bei 110 V DC)
Maximaler Unterbrechungswert (ohm. Last): 60 W (bei 220 V DC)
Maximaler Unterbrechungswert (ohm. Last): 1250 VA (bei 250 V AC)
Betriebstemperatur (Betrieb): -20 °C ... 50 °C
Betriebstemperatur (Lagerung/Transport): -20 °C ... 70 °C
Breite: 27 mm
Höhe: 33 mm
Tiefe: 66,5 mm
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Bemessungssteuerspeisespannung AC 50 Hz: 19.2|19.2 V
    Bemessungssteuerspeisespannung DC: 19.2|19.2 V
    Spannungsart zur Betätigung: EV000509|
    Anzahl der Kontakte als Schließer: 2
    Anzahl der Kontakte als Öffner: 0
    Anzahl der Kontakte als Wechsler: 0
    Schutzart (IP): 88.35
    Breite: 27 mm
    Höhe: 33 mm
    Tiefe: 66.5 mm
    Weitere Details
    Mit abnehmbaren Klemmen: Ja
    Bemessungssteuerspeisespannung AC 60 Hz: 19.2|19.2 V
    Schaltverhalten des Antriebs: monostabil
    Mit zwangsgeführten Kontakten: Nein
    Art des Schaltkontaktes: Einfachkontakt
    Komplettgerät mit Sockel: Nein
    Nennstrom: 0.019
    Mit LED-Anzeige: Ja
    Werkstoff des Kontaktes: 33
    Werkstoff des Kontakteinsatzes: 27
