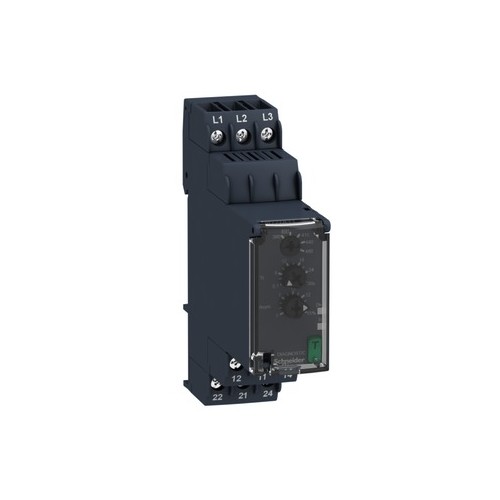

RM22TA33 Schneider E. RM22 NETZUEBERW.RELAIS F.DREIPH. 2W ASYM

23874166
8673142
1 Stk
3606480792151
43606480792159
ID
8536490099
weitere Infos weitere Infos ausblenden
Schneider Elec.
RM22TA33
beantwortete(n) Fragen weitere Varianten
HARMONY Control. Dieses Netzüberwachungsrelais überwacht Drehstromnetze (380-480 VAC) auf Phasenfolge, Phasenausfall und Phasenasymmetrie (5-15%). Zur Meldung sind zwei Relaiswechsler vorhanden, die bis 8 A belastbar ist. Für die Asymmetrie ist der Grenzwert und für den Ausgang ist eine Abschaltverzögerung einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Mit einem beleuchteten Skalenpfeil läßt sich die Einstellung der Potentiometer sehr deutlich auch aus der Entfernung erkennen. Der frontseitige Diagnoseschalter ermöglicht das Ausschalten der Ausgangsrelais zum Test der Gesamtanwendung. Mit dem Schließen der Klarsichtabdeckung wird der Diagnoseschalter automatisch zurückgesetzt. Drei LEDs zeigt den Status an. Die Baubreite beträgt 22,5 mm und die Montage erfolgt auf der Hutschiene. Die Versorgung erfolgt aus dem Messkreis. Der Leitungsanschluss erfolgt über Schraubklemmen.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Das RM22TA33 von Schneider Electric ist ein hochentwickeltes Netzüberwachungsrelais, das speziell für die Überwachung von Drehstromnetzen im Bereich von 380 bis 480 V AC konzipiert wurde. Es erkennt Phasenfolge, Phasenausfall und Asymmetrie mit einer Schaltleistung von bis zu 2000 VA. Mit zwei Wechslerkontakten und einer maximalen Schaltstromstärke von 8 A AC bietet es zuverlässige Leistung in industriellen Anwendungen. Die einstellbare Zeitverzögerung von 0,1 bis 30 Sekunden ermöglicht eine flexible Anpassung an spezifische Anforderungen. Das Gerät ist für die Montage auf einer 35 mm DIN-Schiene geeignet und bietet eine Schutzart von IP20 für die Klemmen und IP40 für das Gehäuse. Mit einer Breite von nur 22,5 mm und einem Gewicht von 0,09 kg ist es kompakt und platzsparend. Die integrierte LED-Statusanzeige sorgt für eine einfache Überwachung des Betriebszustands.

Produktinfos

Netzüberwachung: Phasenfolge, Phasenausfall, Asymmetrie
Versorgungsspannung: 380-480 V AC
Gerätetyp: Steuerrelais
Anzahl der Netzphasen: 3 Phasen
Bezeichnung des Relais: RM22TA
Schaltleistung: 2000 VA
Einstellbare Zeitverzögerung: 0,1-30 s
Max. Schaltspannung: 250 V AC
Max. Schaltstrom: 8 A AC
Minimaler Schaltstrom: 10 mA bei 5 V DC
Versorgungsspannungsgrenzen: 304…576 V AC
Betriebsgrenzen: -20 % bis +20 % Un
Leistungsaufnahme: 15 VA bei 480 V AC 60 Hz
Schutzart (IP): IP20 (Klemmen), IP40 (Gehäuse), IP50 (Frontplatte)
Breite: 22,5 mm
Produktgewicht: 0,09 kg
LED-Statusanzeige: Ja (gelb und grün)
Montageart: 35 mm DIN-Schiene
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    02260687
    Preisanzeige nur nach Anmeldung
    21523237
    Preisanzeige nur nach Anmeldung
    26074952
    Preisanzeige nur nach Anmeldung
    02261065
    Preisanzeige nur nach Anmeldung
    02260694
    Preisanzeige nur nach Anmeldung
    20336568
    Preisanzeige nur nach Anmeldung
    02261058
    Preisanzeige nur nach Anmeldung
    02053284
    Preisanzeige nur nach Anmeldung
    02260701
    Preisanzeige nur nach Anmeldung
    02260351
    Preisanzeige nur nach Anmeldung
    21100843
    Preisanzeige nur nach Anmeldung
    02026432
    Preisanzeige nur nach Anmeldung
    21574589
    Preisanzeige nur nach Anmeldung
    02011977
    Preisanzeige nur nach Anmeldung
    02012012
    Preisanzeige nur nach Anmeldung
    02012033
    Preisanzeige nur nach Anmeldung
    02011998
    Preisanzeige nur nach Anmeldung
    20879986
    Preisanzeige nur nach Anmeldung

    Download

    Katalogseiten

    Produktinfos

    Spannungsmessbereich: 304|576 V
    Max. zulässige Ansprechverzögerungszeit: 380|480 s
    Min. einstellbare Rückfallverzögerungszeit: 0.1 s
    Max. zulässige Rückfallverzögerungszeit: 30 s
    Funktion Phasenfolgeüberwachung: 1|480
    Funktion Phasenausfallerkennung: Ja
    Funktion Unterspannungserkennung: 0|480
    Funktion Überspannungserkennung: Nein
    Funktion Asymmetrieerkennung: Ja
    Weitere Details
    Mit abnehmbaren Klemmen: Nein
    Ausführung des elektrischen Anschlusses: Schraubanschluss
    Anzahl der Kontakte als Öffner: 0
    Anzahl der Kontakte als Schließer: 0
    Anzahl der Kontakte als Wechsler: 2|480
    Breite: 22.5|576 mm
    Höhe: 90 mm
    Tiefe: 73 mm
    Spannungsart der Versorgungsspannung: 0
    Externe Stromversorgung erforderlich: 0.1
    Spannungsart der Betriebsspannung: 1
    Bemessungsschaltstrom: 0
    Versorgungsspannung AC 50 Hz: 304|576
    Versorgungsspannung AC 60 Hz: 304|576
    Versorgungsspannung DC: 0
    Betriebsspannung AC 50 Hz: AC
    Betriebsspannung AC 60 Hz: 1
    Betriebsspannung DC: 22.5
