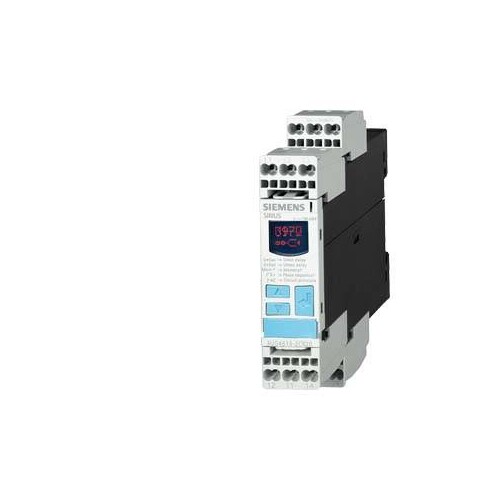

3UG4618-2CR20 Siemens Überwachungsrelais für 3Ph. Spannung mit N leit. Phasenaus

31700019
1 Stk
4011209642614
DE
85364900
weitere Infos weitere Infos ausblenden
Siemens
3UG4618-2CR20
beantwortete(n) Fragen weitere Varianten
!!! Auslaufprodukt !!! Der präferierte Nachfolger ist 3UG5618-2CR20 PH.FOL.PH.AUSF.3X160-690V FEDER Digitales Überwachungsrelais für 3-Phasen-Spg. mit N-Leiter autom. Phasenfolge-Korrektur Phasenausfall 3 x 90 bis 400 V AC 50 bis 60Hz Unter- und Überspg. 90-400V Hysterese 1-20 V Ausschaltverzögerung 0-20 s Asymmetrie 0-20% 1 W für Phasenkorrektur 1 W für Netzfehler Federzugtechnik Digital einstellbares Netzüberwachungsrelais SIRIUS 3UG4 für die Überwachung von Phasenfolge, -ausfall und -asymmetrie sowie Unter- und Überspannung, z. B. bei instabilen Netzen oder ortsveränderlichen Anlagen wie Klimakompressoren, Kühlcontainern, Baustellenkompressoren oder Kränen. Weltweiter Einsatz durch Weitspannungsversorgung und internationale Zertifikate. Das Relais ist variabel einstellbar auf Über-, Unterschreitung oder Fensterüberwachung. Verzögerungszeiten und RESET-Verhalten sind frei parametrierbar. Weniger Platzbedarf im Schaltschrank dank einer schmalen Baubreite. Verlässliche Diagnose durch Anzeige von Istwert und Netzfehlerart. Alle Ausführungen mit abnehmbaren Anschlussklemmen. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung. Sie sind außerdem in verschiedenen Spannungen erhältlich, wahlweise mit IO-Link bzw. mit automatischer Drehrichtungskorrektur. Das umfassende Zubehör,wie z.B. Gerätekennzeichnungsschilder, Einstecklaschen und Abdeckkappen ist einheitlich für alle Relais. SIRIUS Relais - ein Programm für alle Fälle.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Das Siemens Überwachungsrelais 3UG4618-2CR20 ist ein digitales Relais zur Überwachung von 3-Phasen-Spannungen mit N-Leiter. Es bietet eine automatische Phasenfolgekorrektur und erkennt Phasenausfälle in einem Spannungsbereich von 90 bis 400 V AC bei 50 bis 60 Hz. Mit einer Hysterese von 1 bis 20 V und einer einstellbaren Ausschaltverzögerung von bis zu 20 Sekunden ist es ideal für den Einsatz in stabilen und instabilen Netzen. Das Relais verfügt über eine hohe mechanische Lebensdauer von 10 Millionen Schaltspielen und ist für eine Umgebungstemperatur von -25 bis +60 °C geeignet. Mit einer kompakten Bauweise von 22,5 mm Breite, 103 mm Höhe und 91 mm Tiefe ist es einfach zu installieren und bietet eine Schutzart von IP20. Dieses Relais ist die perfekte Lösung für Anwendungen in der Industrie, wo eine präzise Überwachung der Netzbedingungen erforderlich ist.

Produktinfos

Produktfunktion: Phasenüberwachungsrelais
Spannungsart zur Überwachung: AC
Bemessungssteuerspeisespannung AC 50 Hz: 90 ... 400 V
Bemessungssteuerspeisespannung AC 60 Hz: 90 ... 400 V
Messbare Spannung bei AC: 90 ... 400 V
Hysterese: 1 ... 20 V
Ausschaltverzögerung: 0 ... 20 s
Asymmetrie: 0 ... 20 %
Strombelastbarkeit des Ausgangsrelais bei AC-15: 3 A bei 250 V
Strombelastbarkeit des Ausgangsrelais bei DC-13: 1 A bei 24 V
Schutzart (IP): IP20

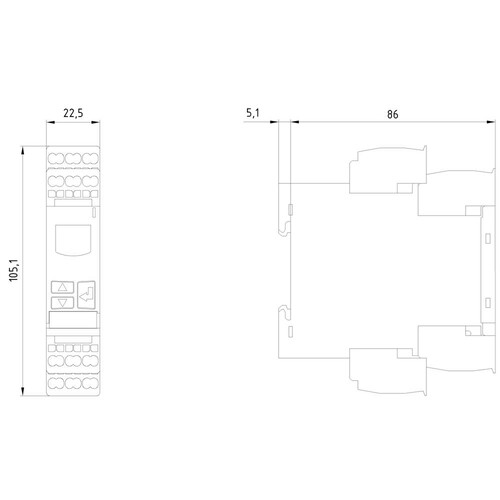

Höhe: 103 mm
Breite: 22,5 mm
Tiefe: 91 mm
Umgebungstemperatur während Betrieb: -25 ... +60 °C
Umgebungstemperatur während Lagerung: -40 ... +85 °C
Verschmutzungsgrad: 3
Isolationsspannung: 690 V
Schockfestigkeit: 15 g / 11 ms
mechanische Lebensdauer: 10 000 000 Schaltspiele
elektrische Lebensdauer: 100 000 Schaltspiele
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    01046886
    Preisanzeige nur nach Anmeldung
    01342915
    Preisanzeige nur nach Anmeldung
    01202019
    Preisanzeige nur nach Anmeldung
    01013517
    Preisanzeige nur nach Anmeldung
    20107276
    Preisanzeige nur nach Anmeldung
    25002005
    Preisanzeige nur nach Anmeldung

    Download

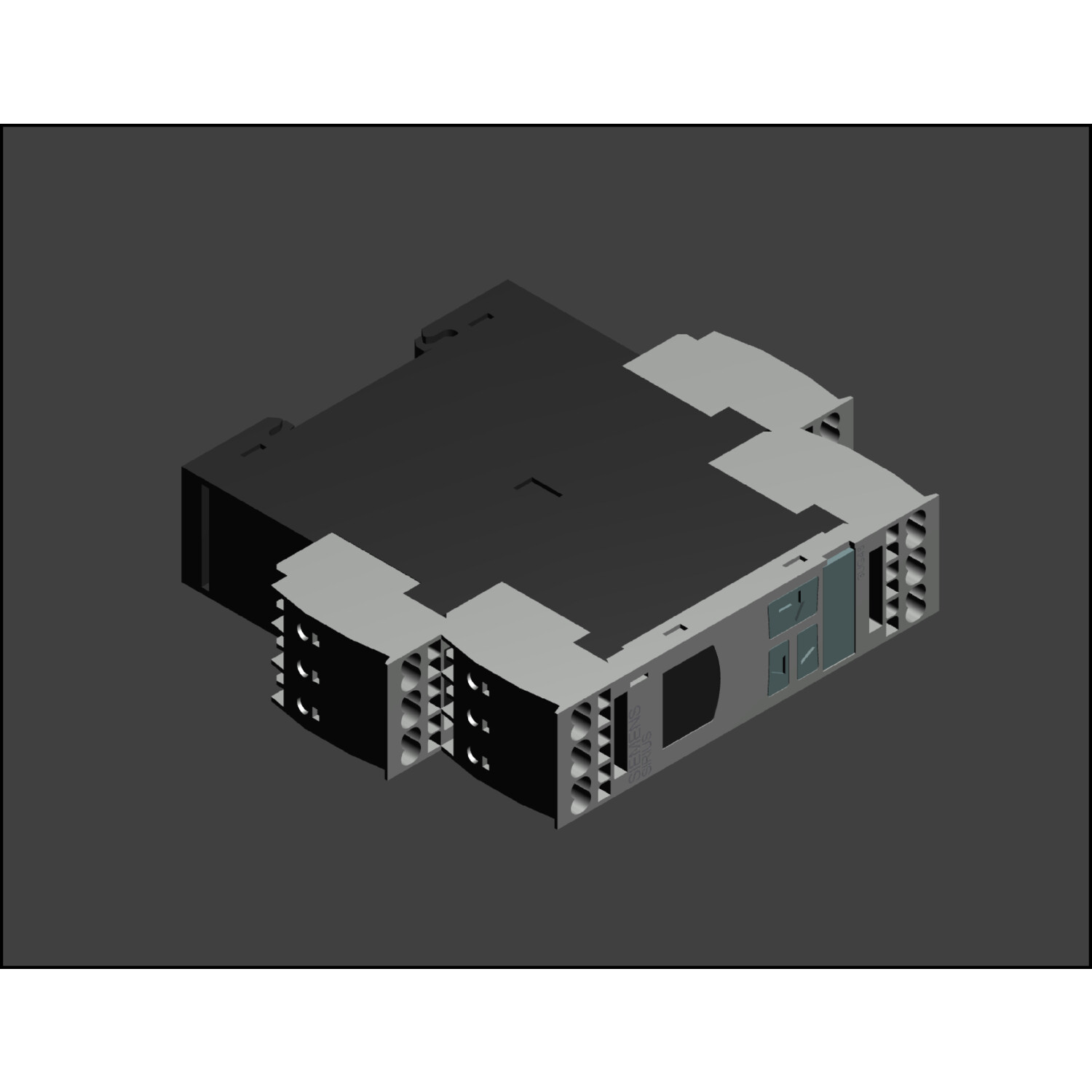

    3D / BIM Objekt

    Katalogseiten

    Produktlink

    https://www.industry-mobile-support.siemens-info.com/#/de/product/3UG4618-2CR20

    Produktinfos

    Bemessungssteuerspeisespannung AC 50 Hz: 90|400 V
    Bemessungssteuerspeisespannung DC: 2 V
    Spannungsart zur Betätigung: AC
    Spannungsmessbereich: 90|400 V
    Min. einstellbare Ansprechverzögerungszeit: 0 s
    Max. zulässige Ansprechverzögerungszeit: 90|400 s
    Min. einstellbare Rückfallverzögerungszeit: 0.1|400 s
    Max. zulässige Rückfallverzögerungszeit: 20 s
    Funktion Phasenfolgeüberwachung: Ja
    Funktion Phasenausfallerkennung: 1|400
    Funktion Unterspannungserkennung: 1|400
    Funktion Überspannungserkennung: Ja
    Funktion Asymmetrieerkennung: Ja
    Weitere Details
    Mit abnehmbaren Klemmen: Ja
    Ausführung des elektrischen Anschlusses: Federzuganschluss
    Anzahl der Kontakte als Öffner: 0
    Bemessungssteuerspeisespannung AC 60 Hz: 90|400 V
    Anzahl der Kontakte als Schließer: 0
    Anzahl der Kontakte als Wechsler: 2|400
    Breite: 22.5 mm
    Höhe: 103 mm
    Tiefe: 91 mm
