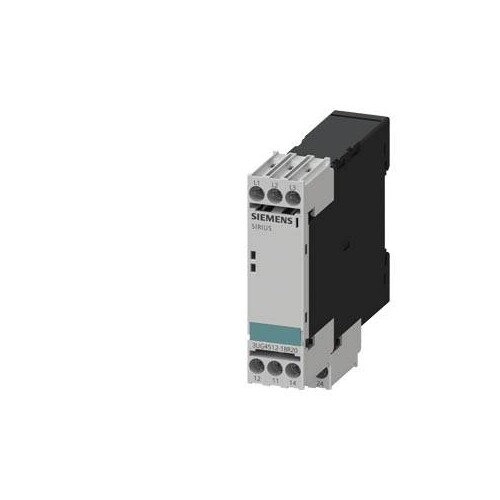

3UG4512-1BR20 Siemens Überwachungsrelais 22,5mm

21535599
4969798
1 Stk
4011209642256
DE
85364900
weitere Infos weitere Infos ausblenden
Siemens
3UG4512-1BR20
beantwortete(n) Fragen weitere Varianten
!!! Auslaufprodukt !!! Der präferierte Nachfolger ist 3UG5512-1BR20 PHAS.AUSF.U.-FOL. 3X160-690V Analoges Überwachungsrelais Phasenausfall und-Folge 3 x 160...690 V AC 50...60 Hz 2 Wechsler Schraubanschluss Netzüberwachungsrelais mit fester Funktion SIRIUS 3UG4 für die Überwachung von Phasenfolge, -ausfall und -asymmetrie, z. B. bei ortsveränderlichen Anlagen wie Klimakompressoren, Kühlcontainern, Baustellenkompressoren oder Kränen.Weltweiter Einsatz durch internationale Zertifikate. Unterschiedliche Varianten ermöglichen anwendungsfallbezogene Produktauswahl. Weniger Platzbedarf im Schaltschrank dank einer schmalen Baubreite. Alle Ausführungen mit abnehmbaren Anschlussklemmen.Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung. Varianten mit Weitspannungsbereich ohne Hilfsspannung sind in allen Netzen der Welt einsetzbar.Das umfassende Zubehör, wie z.B. Gerätekennzeichnungsschilder, Einstecklaschen und Abdeckkappen ist einheitlich für alle Relais.SIRIUS Relais - ein Programm für alle Fälle.
Ausklappen Einklappen
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

02260876
Preisanzeige nur nach Anmeldung
01005383
Preisanzeige nur nach Anmeldung
24092321
Preisanzeige nur nach Anmeldung
21246401
Preisanzeige nur nach Anmeldung
20210526
Preisanzeige nur nach Anmeldung
21536747
Preisanzeige nur nach Anmeldung
10080105
Preisanzeige nur nach Anmeldung

Download


3D / BIM Objekt

Katalogseiten

Produktlink

https://www.industry-mobile-support.siemens-info.com/#/de/product/3UG4512-1BR20

Produktinfos

Bemessungssteuerspeisespannung AC 50 Hz: 160|690 V
Bemessungssteuerspeisespannung DC: 160|690 V
Spannungsart zur Betätigung: AC
Spannungsmessbereich: 160|690 V
Min. einstellbare Ansprechverzögerungszeit: 2 s
Max. zulässige Ansprechverzögerungszeit: 0 s
Min. einstellbare Rückfallverzögerungszeit: 22.5 s
Funktion Phasenfolgeüberwachung: Ja
Funktion Phasenausfallerkennung: 1|690
Funktion Unterspannungserkennung: 0|690
Funktion Überspannungserkennung: Nein
Funktion Asymmetrieerkennung: Nein
Weitere Details
Mit abnehmbaren Klemmen: Ja
Ausführung des elektrischen Anschlusses: Schraubanschluss
Anzahl der Kontakte als Öffner: 0
Bemessungssteuerspeisespannung AC 60 Hz: 160|690 V
Anzahl der Kontakte als Schließer: 0
Anzahl der Kontakte als Wechsler: 2

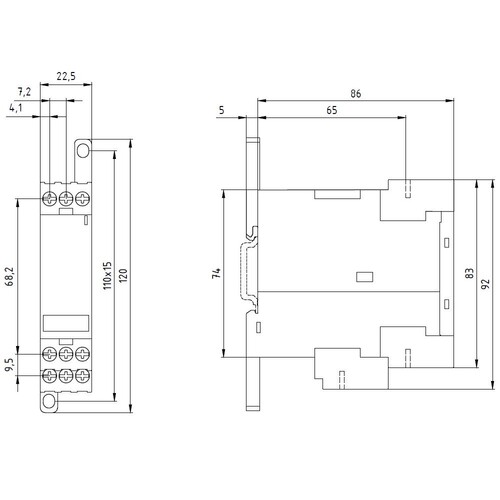

Breite: 22.5 mm
Höhe: 92 mm
Tiefe: 91 mm
