  6. 3RF2420-1AC55 Siemens Halbleiterschütz 3pol 20A 230V Steuerspannung

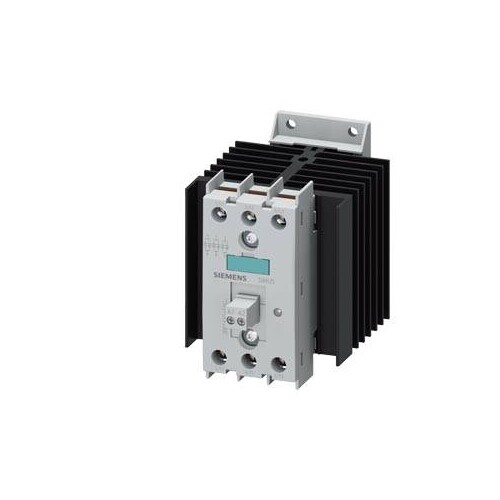

3RF2420-1AC55 Siemens Halbleiterschütz 3pol 20A 230V Steuerspannung

22382871
1809278
1 Stk
4011209646940
DE
85364900
weitere Infos weitere Infos ausblenden
Siemens
3RF2420-1AC55
beantwortete(n) Fragen weitere Varianten
Halbleiterschütz 3-phasig 3RF2 AC 51 / 20 A / 40 °C 48-600 V / 230 V AC 3-Phasengesteuert Schraubanschluss Sperrspannung 1200 V Halbleiterschütz SIRIUS 3RF24 zum Schalten von ohmschen/induktiven Lasten, z. B. von Heizkörpern oder Ventilen in einer Abfüllanlage. Die Geräte schalten verschleißfrei und lautlos und sind daher ideal für geräuschsensible Bereiche (Büros, Krankenhäuser). Sie sind auch bei hohen Schaltfrequenzen äußerst zuverlässig. Da der Kühlkörper bereits integriert ist, können sie direkt im Schaltschrank eingesetzt werden. Die kompakte Bauweise spart Platz auf der Hutschiene. Die Halbleiterschütze lassen sich zudem durch die standardisierten Funktionsmodule 3RF29 für vielfältige Anwendungen durch einfaches Aufklicken erweitern. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA). Die Halbleiterschütze sind als 1-phasige oder 3-phasige Geräte verfügbar. Sie sind für verschiedene Leistungen und Bemessungsbetriebsspannungen erhältlich. Ausgelegt für AC- oder DC-Betätigung stehen sie mit Schraub-, Federzug- oder Ringkabelschuhanschluss zur Verfügung. Als Zubehör stehen neben den Funktionsmodulen 3RF29 auch Steuerstecker und Klemmenabdeckungen zur Verfügung. Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Das Siemens Halbleiterschütz 3RF2420-1AC55 ist ein hochmodernes, 3-phasiges Schaltgerät, das speziell für den Einsatz in industriellen Anwendungen entwickelt wurde. Mit einem Nennstrom von 20 A und einer Betriebsspannung von bis zu 600 V ist es ideal für das Schalten von ohmschen und induktiven Lasten. Die integrierte Nullpunktschaltung sorgt für eine präzise Steuerung, während die Verlustleistung von nur 66 W bei warmem Betriebszustand die Energieeffizienz erhöht. Das Gerät ist für den direkten Einbau auf Hutschienen geeignet und bietet eine kompakte Bauweise mit Abmessungen von 100 mm Höhe, 74,5 mm Breite und 119,5 mm Tiefe. Mit einer Schutzart von IP20 und einer hohen Schockfestigkeit ist es für den Einsatz in anspruchsvollen Umgebungen konzipiert. Die Halbleiterschütze sind weltweit zugelassen und bieten eine zuverlässige Leistung bei hohen Schaltfrequenzen, was sie zur perfekten Wahl für geräuschsensible Anwendungen macht.

Produktinfos

Produktmarke: SIRIUS
Produkttyp: Halbleiterschütz
Ausführung des Produkts: 3-phasig gesteuert
Nennstrom: 20 A
Betriebsspannung: 48 ... 600 V
Steuerspeisespannung: 180 ... 230 V AC
Schutzart: IP20

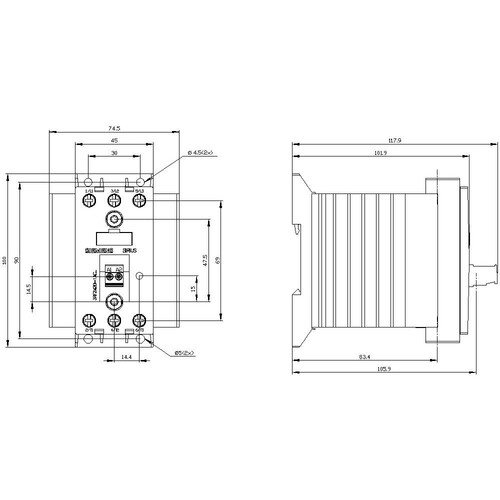

Höhe: 100 mm
Breite: 74,5 mm
Tiefe: 119,5 mm
Anzahl der Schließer für Hauptkontakte: 3
Anzahl der Öffner für Hauptkontakte: 0
Sperrspannung: 1200 V
Betriebsfrequenz: 50 ... 60 Hz
Betriebsstrom minimal: 500 mA
Verlustleistung bei AC: 66 W
Schockfestigkeit: 15g / 11 ms
Umgebungstemperatur: -25 ... +60 °C
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    20642846
    Preisanzeige nur nach Anmeldung
    20210512
    Preisanzeige nur nach Anmeldung
    20210505
    Preisanzeige nur nach Anmeldung
    20642797
    Preisanzeige nur nach Anmeldung
    01154818
    Preisanzeige nur nach Anmeldung
    02135814
    Preisanzeige nur nach Anmeldung
    01159172
    Preisanzeige nur nach Anmeldung
    02175021
    Preisanzeige nur nach Anmeldung
    02262850
    Preisanzeige nur nach Anmeldung
    02278145
    Preisanzeige nur nach Anmeldung
    02153097
    Preisanzeige nur nach Anmeldung
    25807720
    Preisanzeige nur nach Anmeldung
    25807734
    Preisanzeige nur nach Anmeldung
    02012103
    Preisanzeige nur nach Anmeldung
    23913072
    Preisanzeige nur nach Anmeldung
    25037790
    Preisanzeige nur nach Anmeldung
    02050400
    Preisanzeige nur nach Anmeldung
    24997456
    Preisanzeige nur nach Anmeldung

    Download


    3D / BIM Objekt

    Katalogseiten

    Produktlink

    https://www.industry-mobile-support.siemens-info.com/#/de/product/3RF2420-1AC55

    Produktinfos

    Anzahl der Phasen: 3
    Betriebsspannung: 48|600 V
    Bemessungssteuerspeisespannung AC 50 Hz: 180|230 V
    Bemessungssteuerspeisespannung DC: 3 V
    Spannungsart zur Betätigung: AC
    Bemessungsbetriebsstrom Ie bei AC-1: 22|230 A
    Geeignet für Reiheneinbau: 1|600
    Weitere Details
    Bemessungssteuerspeisespannung AC 60 Hz: 180|230 V
    Bemessungsbetriebsstrom Ie bei AC-51: 22 A
    Bemessungsbetriebsstrom Ie bei AC-53a: 0 A
    Bemessungsbetriebsstrom Ie bei AC-53b: AC A
