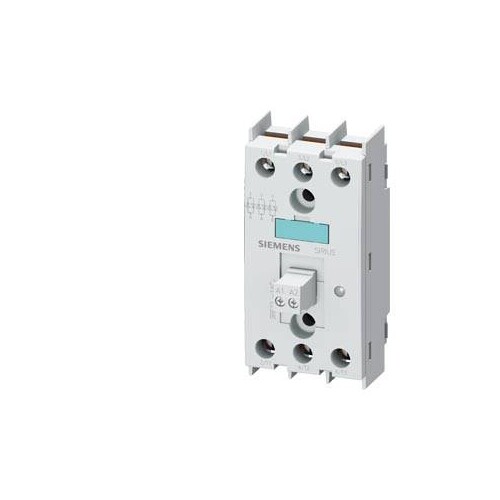

3RF22301AC45 Siemens Halbleiterrelais 2RF2, 3- phasig 30A 48- 600V/4- 30V DC3

32967649
1 Stk
4011209646698
DE
85364190
3RF2230-1AC45
beantwortete(n) Fragen weitere Varianten
Halbleiterrelais, 3-phasig 3RF2 30 A / 40 °C 48-600 V / 4-30 V DC 3-Phasengesteuert Schraubanschluss Sperrspannung 1200 V Halbleiterrelais SIRIUS 3RF22 zum Schalten von ohmschen/induktiven Lasten, z. B. von Heizkörpern oder Ventilen in einer Abfüllanlage. Die Geräte schalten verschleißfrei und lautlos und sind daher ideal für geräuschsensible Bereiche (Büros, Krankenhäuser). Sie sind auch bei hohen Schaltfrequenzen äußerst zuverlässig. Die kompakte Bauweise spart Platz auf der Kühlfläche. Die Halbleiterrelais lassen sich zudem durch die standardisierten Funktionsmodule 3RF29 für vielfältige Anwendungen durch einfaches Aufklicken erweitern. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA). Die Halbleiterrelais sind als 1-phasige Geräte in zwei Baubreiten oder als 3-phasige Geräte verfügbar. Sie sind für verschiedene Leistungen und Bemessungsbetriebsspannungen erhältlich. Ausgelegt für AC- oder DC-Betätigung stehen sie mit Schraub-, Federzug- oder Ringkabelschuhanschluss zur Verfügung. Als Zubehör stehen neben den Funktionsmodulen 3RF29 auch Steuerstecker und Klemmenabdeckungen zur Verfügung. Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Anmerkungen zur LIMMERT-KI

Das Siemens Halbleiterrelais 3RF22301AC45 ist ein leistungsstarkes, 3-phasiges Relais mit einer maximalen Schaltleistung von 30 A und einer Betriebsspannung von 48 bis 600 V AC. Es ist für den Einsatz in anspruchsvollen Anwendungen konzipiert und bietet eine Bemessungssteuerspeisespannung von 4 bis 30 V DC. Mit einer Sperrspannung von bis zu 1200 V und einer hohen Stoßspannungsfestigkeit von 6 kV ist es ideal für den Einsatz in industriellen Umgebungen. Die kompakte Bauweise (95 mm hoch, 45 mm breit, 47 mm tief) ermöglicht eine platzsparende Installation. Das Relais ist zudem für Temperaturen von -25 bis +60 °C geeignet und hat die Schutzart IP20. Es eignet sich hervorragend für geräuschsensible Bereiche, da es verschleißfrei und lautlos arbeitet. Der SIRIUS Systembaukasten bietet zusätzliche Flexibilität durch Erweiterungsmöglichkeiten mit Funktionsmodulen.

Produktinfos

Produktmarke: SIRIUS
Produkttyp: Halbleiterrelais

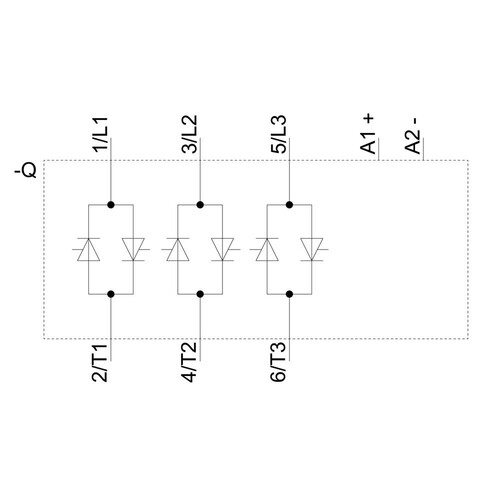

Ausführung des Produkts: 3-phasig gesteuert
Betriebsspannung: 48 ... 600 V AC
Bemessungssteuerspeisespannung: 4 ... 30 V DC
Betriebsstrom: 30 A
Sperrspannung: 1200 V
Verlustleistung bei AC: 122 W
Stoßspannungsfestigkeit: 6 kV
Schockfestigkeit: 15g / 11 ms
Betriebsfrequenz: 50 ... 60 Hz
Betriebstemperatur: -25 ... +60 °C

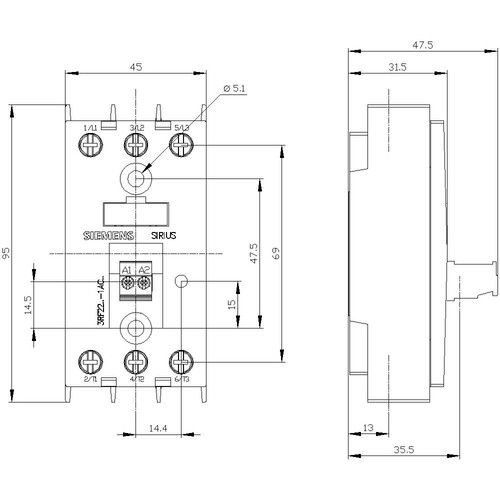

Höhe: 95 mm
Breite: 45 mm
Tiefe: 47 mm
Schutzart: IP20
Preisanzeige nur nach Anmeldung
B

    Katalogseiten

    Produktinfos

    Anzahl der Phasen: 3
    Betriebsspannung: 48|600 V
    Bemessungssteuerspeisespannung DC: 4|30 V
    Spannungsart zur Betätigung: DC
    Bemessungsbetriebsstrom Ie bei AC-1: 30|30 A
    Geeignet für Reiheneinbau: Ja
    Weitere Details
    Bemessungsbetriebsstrom Ie bei AC-51: 30 A
    Bemessungsbetriebsstrom Ie bei AC-53a: 3 A
    Bemessungsbetriebsstrom Ie bei AC-53b: 48|600 A
