282-870 WAGO TRENN-U.MESSKL.(STROMWANDLERSCH.)

21637450
1124755
20 Stk
4044918692861
CN
85365080
282-870
beantwortete(n) Fragen weitere Varianten

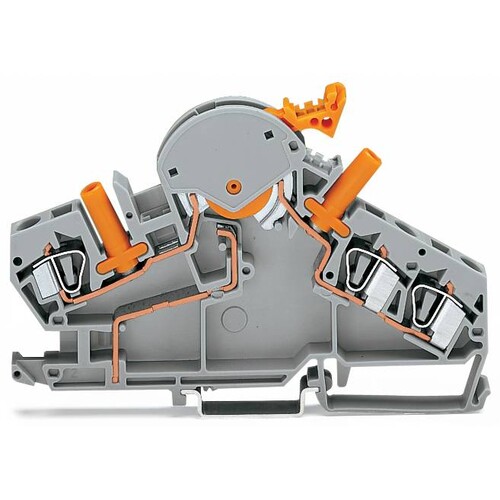

3-Leiter-Trenn- und Messklemme, z. B. für Stromwandlerschaltungen, mit berührungssicheren Prüfbuchsen, für Prüfstecker Ø 4 mm, für Tragschiene 35 x 15 und 35 x 7,5, 6 mm², CAGE CLAMP®, 6,00 mm², grau
Anmerkungen zur LIMMERT-KI

Die WAGO Trenn- und Messklemme 282-870 ist eine hochentwickelte 3-Leiter-Klemme, die speziell für Stromwandlerschaltungen konzipiert wurde. Sie bietet berührungssichere Prüfbuchsen für Prüfstecker mit einem Durchmesser von 4 mm und ist für die Montage auf Tragschienen der Abmessungen 35 x 15 mm und 35 x 7,5 mm geeignet. Mit einem maximalen Leiterquerschnitt von 6 mm² und einer Bemessungsspannung von 500 V gewährleistet sie eine zuverlässige Verbindung. Die Klemme ist aus hochwertigem Polyamid 66 gefertigt und in der Farbe grau erhältlich. Die CAGE CLAMP®-Technologie ermöglicht eine einfache und sichere Verdrahtung, während die kompakte Bauform von 8 mm Breite, 75 mm Höhe und 122 mm Tiefe eine platzsparende Installation ermöglicht. Diese Klemme ist ideal für industrielle Anwendungen, bei denen eine präzise und sichere Messung erforderlich ist.

Produktinfos

Anzahl der Leiter: 3
Anschlussart: CAGE CLAMP®
Betätigungsart: Werkzeugbetätigt
Anschließbare Leiterwerkstoffe: Kupfer
Eindrähtiger Leiterquerschnitt: 0,2 … 6 mm²
Feindrähtiger Leiterquerschnitt: 0,2 … 6 mm²
Abisolierlänge: 12 … 13 mm
Gesamte Anzahl der Klemmstellen: 3
Gesamte Anzahl der Potentiale: 2
Anzahl der Ebenen: 1
Verdrahtungsart: Frontverdrahtung
Breite: 8 mm
Höhe: 75 mm
Tiefe: 122 mm
Bauform: abgewinkelt
Montageart: Tragschiene 35 mm
Isolierwerkstoff: Polyamid 66 (PA 66)
Farbe: grau
Bemessungsspannung: 500 V
Bemessungsstoßspannung: 6 kV
Bemessungsstrom: 30 A
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Farbe: EV000270|0.75
    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.2|6 mm²
    Mit integrierter Prüfbuchse: 1|0.75
    Bemessungsstrom In: 30 A
    Anzahl der Etagen: 1
    Abschlussplatte erforderlich: 1|6
    Weitere Details
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 4|0.75 mm²
    Anschließbarer Leiterquerschnitt eindrähtig: 0.2|6 mm²
    Anschließbarer Leiterquerschnitt mehrdrähtig: 0.2|6 mm²
    Bemessungsspannung: 500 V
    Ausführung elektrischer Anschluss 1: Federzuganschluss
    Ausführung elektrischer Anschluss 2: EV005752|6
    Anzahl der Klemmstellen je Etage: 3|105
    Etagen intern gebrückt: 0|0.75
    Montageart: EV005503|6
    Werkstoff des Isolierkörpers: EV000403|0.75
    Brennbarkeitsklasse des Isolierstoffs nach UL94: EV004429|6
    Betriebstemperatur: 105|105 °C
    Ausführung der Längstrennung: EV000575|6
    Ausführung der Quertrennung: EV000494|6
    Breite: 8|6
    Höhe: 122
    Tiefe: 75|6
