769-609/002-000 Wago Stiftleiste mit CC und Befestigungsflanschen für Schraub

25736789
4492946
25 Stk
4044918521468
PL
85366930
769-609/002-000
beantwortete(n) Fragen weitere Varianten

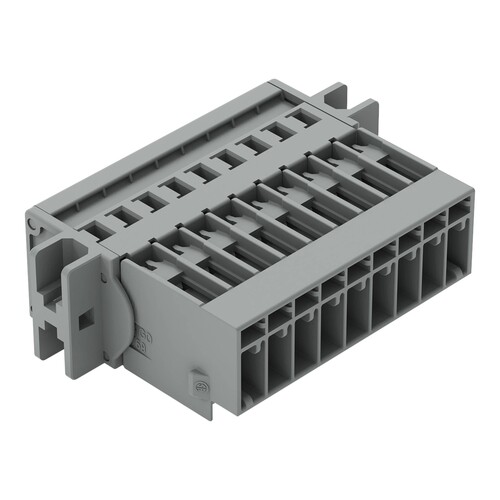

1-Leiter-Stiftleiste, CAGE CLAMP®, 4 mm², Rastermaß 5 mm, 9-polig, Befestigungflansch, 4,00 mm², grau
Anmerkungen zur LIMMERT-KI

Die Wago Stiftleiste 769-609/002-000 ist eine hochqualitative 1-Leiter-Stiftleiste mit CAGE CLAMP®-Anschluss, die für eine Vielzahl von Anwendungen in der Elektroinstallation geeignet ist. Mit einer Bemessungsstrom von 32 A und einer Bemessungsspannung von 500 V bietet sie zuverlässige Leistung. Die Stiftleiste hat eine Polzahl von 9 und ein Rastermaß von 5 mm, was eine einfache Integration in verschiedene Systeme ermöglicht. Die Verwendung von Polyamid 66 (PA 66) als Isolierwerkstoff gewährleistet Langlebigkeit und Sicherheit. Mit kompakten Abmessungen von 60,4 mm Breite, 18,3 mm Höhe und 40,2 mm Tiefe ist sie ideal für den Einsatz in engen Räumen. Die graue Farbe sorgt für eine klare visuelle Identifikation in Schaltanlagen.

Produktinfos

Anschlussart: CAGE CLAMP®
Bemessungsstrom: 32 A
Bemessungsspannung: 500 V
Bemessungsstoßspannung: 6 kV
Nennquerschnitt: 4 mm²
Eindrähtiger Leiter: 0,08 … 4 mm² / 28 … 12 AWG
Feindrähtiger Leiter: 0,08 … 4 mm² / 28 … 12 AWG
Abisolierlänge: 8 … 9 mm
Rastermaß: 5 mm
Polzahl: 9

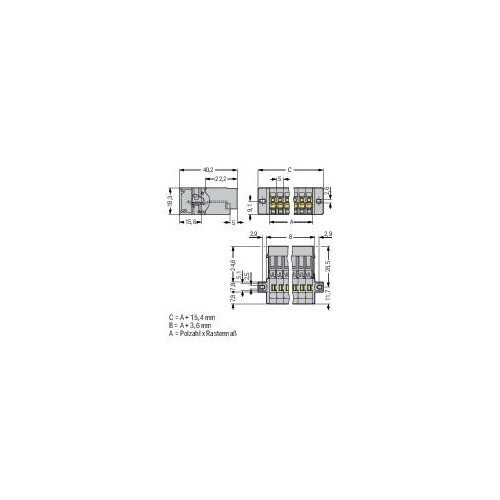

Breite: 60,4 mm
Höhe: 18,3 mm
Tiefe: 40,2 mm
Farbe: Grau
Isolierwerkstoff: Polyamid 66 (PA 66)
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 4|0.08 mm²
    Anschließbarer Leiterquerschnitt eindrähtig: 4|0.08 mm²
    Bemessungsstrom In: 32|0.08 A
    Polzahl: 9|0.08
    Werkstoff des Isolierkörpers: Thermoplast
    Farbe: EV000270|0.08
    Transparent: 0|105
    Ausführung elektrischer Anschluss 1: Federzuganschluss
    Ausführung elektrischer Anschluss 2: Federzuganschluss
    Weitere Details
    Bohrlochabstand mittig: Federzuganschluss mm
    Anzahl der Klemmstellen je Pol: 1
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.25|2.5 mm²
    Explosionsgeprüfte Ausführung "Ex e": 0|0.08
    Montageart: EV000154|2.5
    Betriebstemperatur: 105|105 °C
    Anschließbarer Leiterquerschnitt mehrdrähtig: 4|0.08 mm²
    Brennbarkeitsklasse des Isolierstoffs nach UL94: EV004429|0.08
    Bemessungsspannung: 500 V
    Abschlussplatte erforderlich: 0|2.5
    Breite: 60.4
    Halogenfrei: 4|0.08
    Höhe: 40.2|0.08
    Tiefe: 18.3|105
