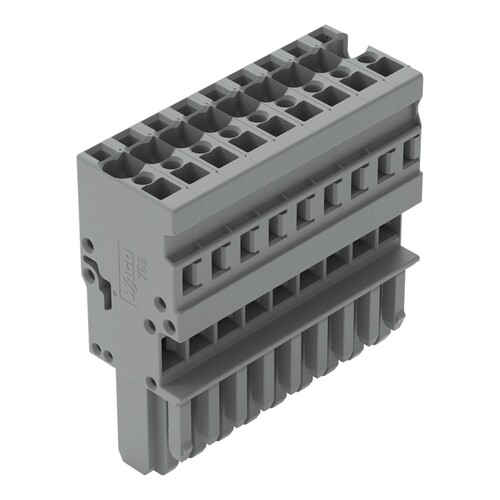

769-109 Wago 1 Leiter Federleiste gerade für Basisklemmen oder Stiftleisten grau

25736803
4492812
25 Stk
4044918471671
DE
85366990
769-109
beantwortete(n) Fragen weitere Varianten
1-Leiter-Federleiste, CAGE CLAMP®, 4 mm², Rastermaß 5 mm, 9-polig, Kodiernase, 4,00 mm², grau
Anmerkungen zur LIMMERT-KI

Die Wago 1-Leiter Federleiste ist eine hochwertige Verbindungslösung für Basisklemmen oder Stiftleisten. Mit einer Nennspannung von 500 V und einem Bemessungsstrom von 32 A ist sie ideal für anspruchsvolle Anwendungen in der Elektrotechnik. Die Federzuganschlüsse ermöglichen eine einfache und sichere Verdrahtung von eindrähtigen und feindrähtigen Leitern mit einem Querschnitt von bis zu 4 mm². Mit einer kompakten Bauform von 45 mm Breite, 37,1 mm Höhe und 26,5 mm Tiefe ist sie platzsparend und vielseitig einsetzbar. Die graue Farbe und der isolierwerkstoff aus Polyamid 66 sorgen für eine hohe Beständigkeit und Langlebigkeit. Diese Federleiste ist die perfekte Wahl für moderne Schaltanlagen und Steuerungen.

Produktinfos

Anschlussart: CAGE CLAMP®
Nennquerschnitt: 4 mm²
Polzahl: 9
Bemessungsstrom: 32 A
Bemessungsspannung: 500 V
Bemessungsstoßspannung: 6 kV
Eindrähtiger Leiter: 0,08 … 4 mm² / 28 … 12 AWG
Feindrähtiger Leiter: 0,08 … 4 mm² / 28 … 12 AWG
Abisolierlänge: 8 … 9 mm
Breite: 45 mm
Höhe: 37,1 mm
Tiefe: 26,5 mm
Farbe: Grau
Isolierwerkstoff: Polyamid 66 (PA 66)
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 4|0.08 mm²
    Anschließbarer Leiterquerschnitt eindrähtig: 4|0.08 mm²
    Bemessungsstrom In: 32|0.08 A
    Polzahl: 9|0.08
    Werkstoff des Isolierkörpers: Thermoplast
    Farbe: EV000270|0.08
    Transparent: 0|105
    Ausführung elektrischer Anschluss 1: Federzuganschluss
    Ausführung elektrischer Anschluss 2: Federzuganschluss
    Weitere Details
    Bohrlochabstand mittig: Federzuganschluss mm
    Anzahl der Klemmstellen je Pol: 1
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.25|2.5 mm²
    Explosionsgeprüfte Ausführung "Ex e": 0|0.08
    Montageart: EV000154|2.5
    Betriebstemperatur: 105|105 °C
    Anschließbarer Leiterquerschnitt mehrdrähtig: 4|0.08 mm²
    Brennbarkeitsklasse des Isolierstoffs nach UL94: EV004429|0.08
    Bemessungsspannung: 500 V
    Abschlussplatte erforderlich: 0|2.5
    Breite: 45
    Halogenfrei: 1|0.08
    Höhe: 18.3|0.08
    Tiefe: 45.2|105
