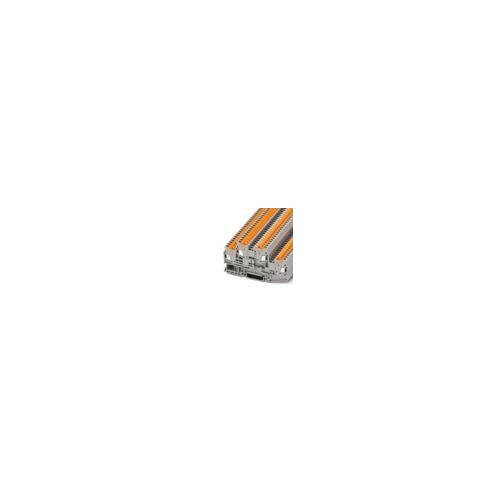

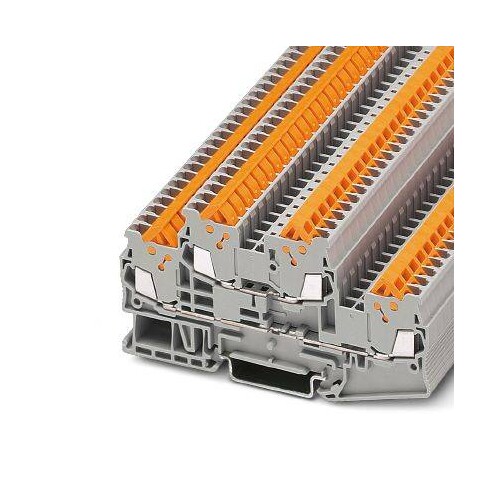

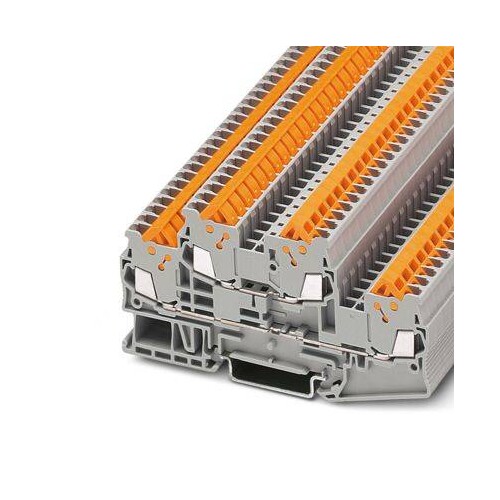

3205116 Phoenix Durchgangsreihenklemme 0,25-1,5mm CTTCB 1,5

20208335
1118234
50 Stk
4017918932534
CN
85369010
Doppelstockklemme, Nennspannung: 500 V, Nennstrom: 17,5 A, Anschlussart: Schnellanschluss, 1. und 2. Etage, Bemessungsquerschnitt: 1,5 mm², Querschnitt: 0,25 mm² - 1,5 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau
Anmerkungen zur LIMMERT-KI

Die Phoenix Durchgangsreihenklemme QTTCB 1,5 ist eine hochwertige Doppelstockklemme, die sich ideal für Anwendungen mit einem Querschnitt von 0,25 bis 1,5 mm² eignet. Mit einer Breite von nur 5,2 mm und einer Länge von 99,6 mm bietet sie eine kompakte Lösung für die Verdrahtung. Die Klemme ist in einem eleganten Grauton gehalten und besteht aus PA-Isoliermaterial mit einer Entflammbarkeitsklasse von V0. Sie ermöglicht einen schnellen Anschluss und hat eine maximale Belastbarkeit von 17,5 A bei einer Nennspannung von 500 V. Diese Klemme ist für die Montage auf NS 35/7,5 und NS 35/15 Schienen geeignet und erfüllt die Anforderungen der IEC 60947-7-1 Norm. Mit ihrer hohen Qualität und Zuverlässigkeit ist die QTTCB 1,5 die perfekte Wahl für industrielle Anwendungen.

Produktinfos

Anzahl der Ebenen: 2
Anzahl der Anschlüsse: 4
Farbe: grau
Isoliermaterial: PA
Entflammbarkeitsklasse nach UL 94: V0
Breite: 5,2 mm
Länge: 99,6 mm
Höhe NS 35/7,5: 49,9 mm
Höhe NS 35/15: 57,4 mm
Maximaler Laststrom: 17,5 A
Nennstoßspannung: 6 kV
Verschmutzungsgrad: 3
Stoßspannungs-Kategorie: III
Isoliermaterialgruppe: I
Nennspannung U N: 500 V
Anschluss gemäß Norm: IEC 60947-7-1
Min. Leiterquerschnitt fest: 0,25 mm²
Max. Leiterquerschnitt fest: 1,5 mm²
Min. Leiterquerschnitt litze: 0,25 mm²
Max. Leiterquerschnitt litze: 1,5 mm²
Anschlussart: Schnellanschluss
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 1.5|0.25 mm²
    Anschließbarer Leiterquerschnitt eindrähtig: 1.5|0.25 mm²
    Anzahl der Etagen: 2
    Farbe: grau
    Bemessungsstrom In: 17.5 A
    Montageart: Hutschiene TH35
    Weitere Details
    Abschlussplatte erforderlich: Ja
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 1.5|0.25 mm²
    Bemessungsspannung: 500 V
    Ausführung elektrischer Anschluss 1: Steckanschluss
    Ausführung elektrischer Anschluss 2: Steckanschluss
    Anzahl der Klemmstellen je Etage: 2
    Werkstoff des Isolierkörpers: sonstige
    Betriebstemperatur: -60|105 °C
    Brennbarkeitsklasse des Isolierstoffs nach UL94: EV004429|105
    Explosionsgeprüfte Ausführung "Ex e": Ja
    Etagen intern gebrückt: Nein
    Breite: 5.15
    Höhe: 99.58
    Tiefe: 48.35
