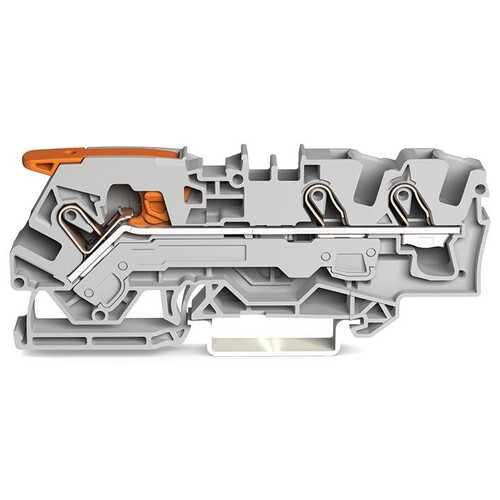

2106-1301 Wago 3 Leiter Durchgangsklemme mit Hebel und Push in CAGE CLAMP® 6 mm²

29279286
4305314
25 Stk
4055143742054
DE
85369010
2106-1301
beantwortete(n) Fragen weitere Varianten
3-Leiter-Durchgangsklemme, mit Hebel und Push-in CAGE CLAMP®, 6 mm², mit Prüföffnung, seitliche und mittige Beschriftung, für Tragschiene 35 x 15 und 35 x 7,5, Push-in CAGE CLAMP®, 6,00 mm², grau
Anmerkungen zur LIMMERT-KI

Die Wago 3-Leiter Durchgangsklemme 2106-1301 bietet eine zuverlässige Verbindungstechnik mit Hebel und Push-in CAGE CLAMP®. Sie ist für einen Nennquerschnitt von 6 mm² ausgelegt und unterstützt eindrähtige sowie feindrähtige Leiter von 0,5 bis 10 mm². Mit einer Bemessungsspannung von 800 V und einer Bemessungsstoßspannung von 8 kV erfüllt sie die Anforderungen gemäß IEC/EN 60664-1. Die Klemme ist in grauer Farbe gehalten und eignet sich für die Montage auf Tragschienen mit den Abmessungen 35 x 15 mm oder 35 x 7,5 mm. Die seitliche und mittige Beschriftung erleichtert die Identifikation und Installation. Mit einer kompakten Bauform von 7,5 mm Breite, 32,9 mm Höhe und 90,8 mm Tiefe ist diese Klemme ideal für Anwendungen in der Elektrotechnik.

Produktinfos

Anschlussart: Push-in CAGE CLAMP®
Nennquerschnitt: 6 mm²
Eindrähtiger Leiter: 0,5 … 10 mm²
Feindrähtiger Leiter: 0,5 … 10 mm²
Abisolierlänge: 13 … 15 mm
Bemessungsstrom: 41 A
Bemessungsstrom 2: 57 A
Bemessungsspannung: 800 V
Bemessungsstoßspannung: 8 kV
Breite: 7,5 mm
Höhe: 32,9 mm
Tiefe: 90,8 mm
Farbe: grau
Montageart: Tragschiene 35 mm
Gesamte Anzahl der Klemmstellen: 3
Anzahl der Ebenen: 1
Beschriftungsebene: seitliche und mittige Beschriftung
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.5|10 mm²
    Anschließbarer Leiterquerschnitt eindrähtig: 1|10 mm²
    Anzahl der Etagen: 1
    Farbe: EV000270|6
    Bemessungsstrom In: 41|10 A
    Montageart: EV005503|10
    Weitere Details
    Abschlussplatte erforderlich: 1|10
    Anschließbarer Leiterquerschnitt mehrdrähtig: 0.5|6 mm²
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 6|1.5 mm²
    Bemessungsspannung: 800|105 V
    Ausführung elektrischer Anschluss 1: EV005752|1.5
    Ausführung elektrischer Anschluss 2: EV005752|10
    Anzahl der Klemmstellen je Etage: 3|105
    Werkstoff des Isolierkörpers: EV000403|6
    Betriebstemperatur: 105|105 °C
    Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
    Explosionsgeprüfte Ausführung "Ex e": 1|105
    Etagen intern gebrückt: 0|6
    Breite: 7.5|10
    Höhe: 90.8|10
    Tiefe: 32.9
