289-102 Wago PCB MOD 8x

27960983
4490537
1 Stk
4045454192754
DE
85369010
289-102
beantwortete(n) Fragen weitere Varianten

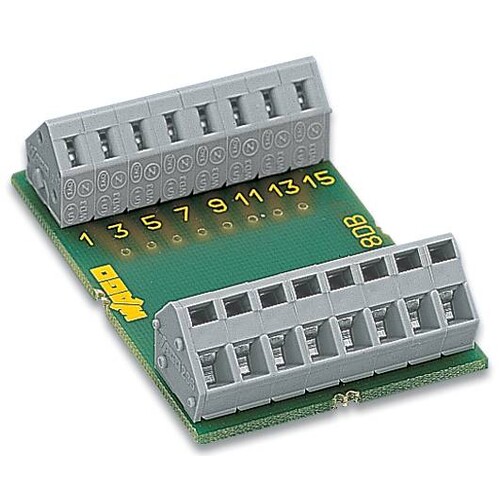

Leiterplatte zum Selbstbestücken, mit 8 Bestückungsplätzen, 2,50 mm²
Anmerkungen zur LIMMERT-KI

Die WAGO PCB MOD 8x ist eine hochwertige Leiterplatte, die für die Selbstbestückung konzipiert wurde und über 8 Bestückungsplätze verfügt. Sie nutzt die bewährte CAGE CLAMP® Verbindungstechnik und ist mit WAGO 236 Serienklemmen kompatibel, die eine einfache Handhabung und Installation ermöglichen. Die Leiterplatte unterstützt sowohl massive als auch feindrähtige Leiterquerschnitte von 0,08 bis 2,5 mm² und ist für eine maximale Betriebsspannung von 250 V ausgelegt, sowohl für AC als auch für DC. Mit kompakten Abmessungen von 47 mm Breite, 31,5 mm Höhe und 65,5 mm Tiefe ist sie ideal für die Montage auf Tragschienen geeignet. Die PCB MOD 8x ist für den Betrieb in einem Temperaturbereich von -25 bis 40 °C ausgelegt und bietet eine Schutzart von IP00, was sie für geschützte Anwendungen prädestiniert. Diese Leiterplatte ist eine ausgezeichnete Wahl für kundenspezifische Schaltungen und Anwendungen in der Elektronik.

Produktinfos

Anzahl der Bestückungsplätze: 8
Verbindungstechnik: CAGE CLAMP®
WAGO-Klemme: WAGO 236 Serie
Leiterquerschnitt (massiv): 0,08 … 2,5 mm² / 28 … 12 AWG
Leiterquerschnitt (feindrähtig): 0,08 … 2,5 mm² / 28 … 12 AWG
Abmantellänge: 5 … 6 mm

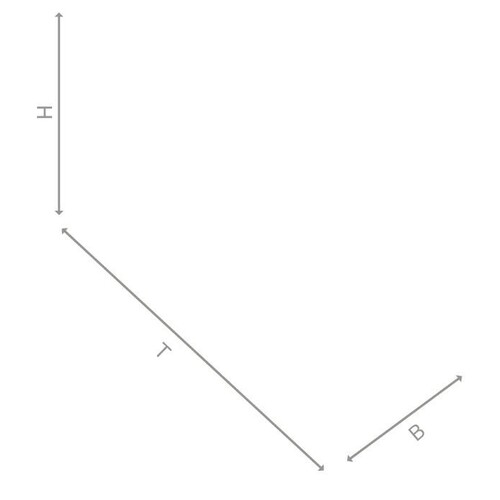

Breite: 47 mm
Höhe: 31,5 mm
Tiefe: 65,5 mm
Montageart: Montage auf Tragschiene
Schutzart: IP00
Max. Betriebsspannung (AC): 250 V
Max. Betriebsspannung (DC): 250 V
Betriebstemperatur: -25 … 40 °C
Gewicht: 22,23 g
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.08|2.5 mm²
    Farbe: sonstige
    Anzahl der Etagen: 1
    Bemessungsstrom In: 3 A
    Abschlussplatte erforderlich: 1|2.5
    Ausführung elektrischer Anschluss 1: EV005752|0.25
    Ausführung elektrischer Anschluss 2: Federzuganschluss
    Weitere Details
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 1.5|0.25 mm²
    Anschließbarer Leiterquerschnitt eindrähtig: 0.08|2.5 mm²
    Anschließbarer Leiterquerschnitt mehrdrähtig: 0.08|2.5 mm²
    Bemessungsspannung: 250 V
    Explosionsgeprüfte Ausführung "Ex e": Nein
    Anzahl der Klemmstellen je Etage: 8|2.5
    Etagen intern gebrückt: 0|40
    Montageart: EV000154|2.5
    Werkstoff des Isolierkörpers: EV000403|2.5
    Betriebstemperatur: -25|40 °C
    Brennbarkeitsklasse des Isolierstoffs nach UL94: EV004429|2.5
    Bauelementetyp: Diode
    Breite: 42.5
    Höhe: 65.5
    Tiefe: 31.5|40
