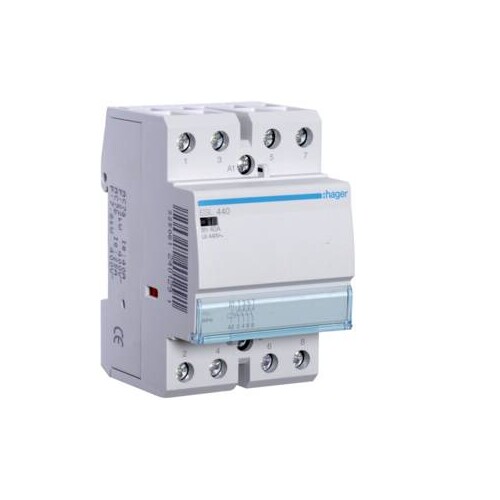

ESL440 HAGER Schütze , 40A, 4S, 12V

20741546
4109176
1 Stk
3250612401314
FR
8536419089
Schütze , 40A,4S, 12V
Anmerkungen zur LIMMERT-KI

Das HAGER ESL440 Schütze ist eine leistungsstarke Lösung für industrielle Anwendungen mit einem Nennstrom von 40 A und einer Bemessungsbetriebsspannung von 400 V. Mit einer kompakten Baugröße von 54 mm Breite, 85 mm Höhe und 60 mm Tiefe eignet es sich ideal für enge Einbausituationen. Die Steuerung erfolgt über eine 12 V AC Spannung, während die Isolation bis zu 440 V beträgt. Das Schütz bietet eine hohe Stoßspannungsfestigkeit von 4 kV und eine lange Lebensdauer mit bis zu 30.000 elektrischen Schaltspielen. Es ist für den Einsatz in verschiedenen Anwendungen, einschließlich der Steuerung von Leuchtstoff- und Glühlampenlasten, ausgelegt. Mit einer Schutzart von IP2X und einer Schutzklasse II ist es für den Einsatz in anspruchsvollen Umgebungen geeignet. Das ESL440 ist die ideale Wahl für zuverlässige und effiziente Steuerungslösungen.

Produktinfos

Polanzahl: 4 P
Anzahl Module: 3
Bemessungsbetriebsspannung: 400 V
Frequenz: 50 Hz
Isolationsspannung: 440 V
Steuerspannung DC: 0 V
Steuerspannung AC: 12 V
Stoßspannungsfestigkeit: 4 kV
Nennstrom: 40 A
Thermischer Nennstrom: 40 A
Strombelastbarkeit AC7 Kategorie A: 40 A
Strombelastbarkeit AC7 Kategorie B: 25 A
Tiefe: 60 mm
Höhe: 85 mm
Breite: 54 mm
Anzugsverbrauch: 5.2 VA
Betriebsverbrauch: 5.2 VA
Gesamtverlustleistung unter Nennstrom: 17.3 W
Verlustleistung pro Kontakt: 3.2 W
Verlustleistung pro Spule: 4.5 W
Schaltleistung bei 230 V AC7 Kategorie A: 7.3 kW
Schaltleistung bei 230 V AC7 Kategorie B: 2.6 kW
Schaltleistung bei 400 V AC7 Kategorie A: 22 kW
Schaltleistung bei 400 V AC7 Kategorie B: 7.8 kW
Widerstand der Wicklung: 20 Ω
Gerätelebensdauer elektrische Schaltspiele: 30000
Gerätelebensdauer mechanische Schaltspiele: 1000000
Max. Leuchtstofflampenlast (parallel kompensiert): 1300 VA
Leuchtstofflampen in Duo-Schaltung: 3000 VA
Max. Leuchtstofflampenlast: 1900 VA
Max. Glühlampenlast: 4000 W
Anschlussart: Schraubtechnik
Anzahl der Kontakte: 4
Anschlussquerschnitt der Steuerleitung starr: 1 / 2.5 mm²
Zusatzgeräte möglich: Ja
Vor Ort-/Handbedienung: Nein
Schutzart: IP2X
Schutzklasse: II
Betriebstemperatur: -10…50 °C
Lager-/Transporttemperatur: -40…80 °C
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Bemessungsbetriebsstrom: 40 A
    Bemessungsbetriebsspannung: 400|400 V
    Bemessungsbetätigungsspannung: 12|12 V
    Spannungsart der Betriebsspannung: AC
    Spannungsart der Betätigungsspannung: AC
    Max. Glühlampenlast: 4000 W
    Max. Leuchtstofflampenlast: 1900 VA
    Weitere Details
    Max. Leuchtstofflampenlast (Duo-Schaltung): 3000 VA
    Max. Leuchtstofflampenlast (parallel kompensiert): 1300 VA
    Schieber für Handschaltung: 0|400
    Einbautiefe: 60|12 mm
    Zusatzeinrichtungen möglich: Ja
    Schutzart (IP): IP2X
    Breite in Teilungseinheiten: 1
    Anzahl der Kontakte als Öffner: 0
    Anzahl der Kontakte als Schließer: 4
    Brummfrei: 1300
    Gebrauchskategorie nach EN IEC 60947-4-1: IP2X
