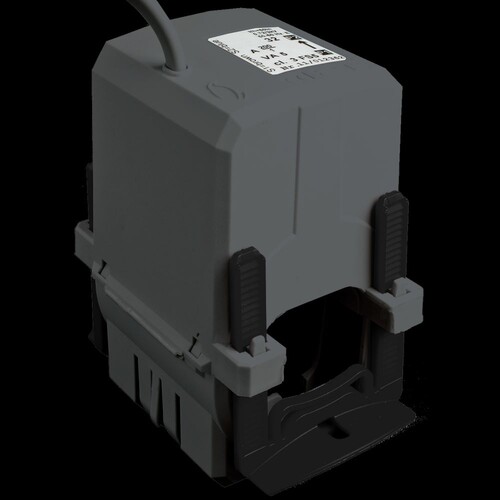

METSECT5HG013 Schneider KLAPPWANDLER, TYPE HG, KABEL, 125A/5A

27771044
8229721
1 Stk
3606489608255
43606489608253
HU
8504318090
Dieser Stromwandler, Standard für Kabel, hat einen Leitungsnennstrom von 1500 A und einen Sekundärstrom von 5 A. Dieser Stromwandler erlaubt einen maximalen Kabelaußendurchmesser von 32,5 mm. Bürden- und Genauigkeitsklasse wie folgt: Klasse 3 maximale Leistung: 2,5 VA.
Anmerkungen zur LIMMERT-KI

Der Schneider KLAPPWANDLER Typ HG ist ein hochqualitativer Umbaustromwandler, der für Kabel mit einem Bemessungsstrom von 125 A und einem sekundären Strom von 5 A ausgelegt ist. Mit einer Genauigkeitsklasse von Klasse 3 bei 2,5 VA bietet dieser Stromwandler zuverlässige Messungen in industriellen Anwendungen. Er ist mit einem maximalen Sicherheitsfaktor von 5 und einem zulässigen Strom von bis zu 7500 A für kurze Zeit konzipiert. Der Wandler hat kompakte Abmessungen von 59,2 mm Breite, 96,4 mm Höhe und 89,2 mm Tiefe, und ist für einen äußeren Kabeldurchmesser von 32,5 mm geeignet. Mit einer elektrischen Isolationsklasse von Klasse E ist er für den Betrieb in einem Temperaturbereich von -5 bis 50 °C ausgelegt. Der Schneider KLAPPWANDLER erfüllt die Normen DIN EN 60044-1 und DIN EN 61869-1 und ist eine ideale Lösung für präzise Strommessungen in anspruchsvollen Umgebungen.

Produktinfos

Typ: Stromwandler
Sekundärstrom: 5 A
Genauigkeitsklasse: Klasse 3 bei 2,5 VA
Bemessungsstrom: 125 A
Stromwandlerverhältnis: 125/5
Konventioneller thermischer Strom in freier Luft: 150 A
Max. Sicherheitsfaktor: 5
Zulässiger Strom: 7500 A während 1 s
Betriebsbemessungsspannung: < 720 V 50 Hz
Bemessungs-Isolationsspannung: 3 kV
Montagemodus: Aufsteckbar
Breite: 59,2 mm
Höhe: 96,4 mm
Tiefe: 89,2 mm
Durchmesser Innen: 32,5 mm
Äußerer Kabeldurchmesser: 32,5 mm
Elektrische Isolationsklasse: Klasse E
Anschlüsse - Klemmen Kabel: 2 Kabel 0,5…1,5 mm²
Umgebungstemperatur bei Betrieb: -5…50 °C
Umgebungstemperatur bei Lagerung: -25…70 °C
Normen: DIN EN 60044-1, DIN EN 61869-1, DIN EN 61869-2, VDE 0414
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Ausführung: Durchsteckstromwandler
    Primärer Bemessungsstrom: 125 A
    Sekundärer Bemessungsstrom: 5 A
    Sekundäre Bemessungsscheinleistung: 2.5|0 VA
    Mit Berührungsschutz: Nein
    Schnappbefestigung: Nein
    mit Kupferschiene: Nein
    Weitere Details
    Überstrombegrenzungsfaktor: FS 5
    Öffnungsdurchmesser: 32.5|0 mm
    Anzahl der Primäreingänge: 1
    Geeicht: Nein
    Genauigkeitsklasse: 3
    Höhe der Öffnung: 0|0
    Öffnungsbreite: 0|0
    Sekundärer Anschluss: Schraubanschluss
