2CSG225785R1101 ABB CT PRO XT 100

22677928
2042983
1 Stk
8012542257851
IT
85043180
ABB
2CSG225785R1101
beantwortete(n) Fragen weitere Varianten

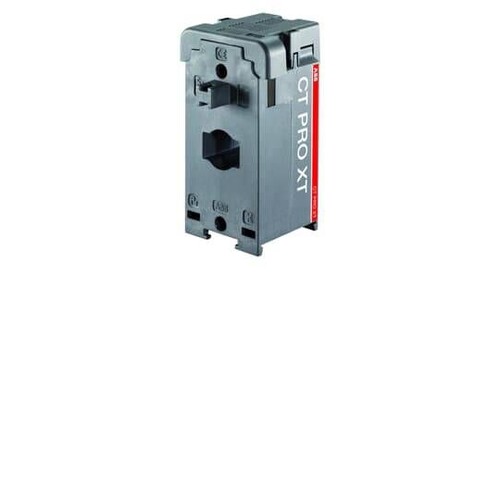

Einphasiger Messstromwandler zur Umwandlung von bis zu 100A Primärstrom auf 5A Sekundärstrom in Haupt- und Unterverteilungen. Der Betrieb ist bei einer maximaler Betriebsspannung von bis zu 1,2kV und einer Nennfrequenz von 50-60 Hz möglich. Er hat eine Nennleistung von 3VA und hat eine Genauigkeitsklasse von 1. Die CT PRO XT Reihe ist passend für alle Leitungen bis zu einem Durchmesser von bis zu 18mm und Stromschienen bis 20x10mm. Ein kompaktes Gehäuse aus selbstlöschenden Thermoplast und flexible Montagemöglichkeiten gewährleisten die Kompatibilität mit den gängigen Befestigungssystemen (DIN-Rail, Primärleiter, Sammelschiene). Wahlweise kann durch Anschluss des Sekundärleiters über Schraub- und Steckklemmen eine schnelle und einfache Installation durchgeführt werden.
Anmerkungen zur LIMMERT-KI

Der ABB CT PRO XT 100 ist ein hochpräziser Durchsteckstromwandler, der für die Umwandlung von bis zu 100A Primärstrom auf 5A Sekundärstrom in Haupt- und Unterverteilungen konzipiert ist. Mit einer maximalen Betriebsspannung von 1,2 kV und einer Nennfrequenz von 50-60 Hz bietet er eine Nennleistung von 3 VA und eine Genauigkeitsklasse von 0,5. Der Wandler ist kompatibel mit Leitungen bis zu einem Durchmesser von 18 mm und Stromschienen von 20x10 mm. Das Gehäuse aus selbstlöschendem Thermoplast gewährleistet Sicherheit und Langlebigkeit, während die flexiblen Montagemöglichkeiten eine einfache Installation ermöglichen. Der Sekundäranschluss erfolgt über Schraubanschlüsse, was eine schnelle und unkomplizierte Verbindung ermöglicht. Der CT PRO XT 100 ist ideal für Anwendungen in der Energieeffizienz und Verbrauchserfassung.

Produktinfos

Typ: Durchsteckstromwandler
Genauigkeitsklasse: 0,5
Primärer Bemessungsstrom: 0,8 A
Sekundärer Bemessungsstrom: 0,4 A
Sekundäre Bemessungsscheinleistung: 100 VA
Maximale Betriebsspannung: 1,2 kV
Nennfrequenz: 50-60 Hz
Nennleistung: 3 VA
Durchmesser der Leitung: bis 18 mm
Stromschienenabmessung: 20x10 mm
Material Gehäuse: selbstlöschender Thermoplast
Montagemöglichkeiten: DIN-Rail, Primärleiter, Sammelschiene
Sekundäranschluss: Schraubanschluss
Berührungsschutz: Ja
Schnappbefestigung: Nein
Kupferschiene: Nein
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Ausführung: Durchsteckstromwandler
    Genauigkeitsklasse: 0.5
    Beglaubigt: Ja
    Primärer Bemessungsstrom: 0.8 A
    Sekundärer Bemessungsstrom: 0.4 A
    Sekundäre Bemessungsscheinleistung: 100 VA
    Mit Berührungsschutz: Ja
    Schnappbefestigung: Nein
    mit Kupferschiene: Nein
    Sekundäranschluss: Schraubanschluss
    Weitere Details
    Überstrombegrenzungsfaktor: FS 5
    Öffnungsdurchmesser: 18 mm
    Anzahl der Primäreingänge: 1
    Breite der Öffnung: 18
    Höhe der Öffnung: 18
