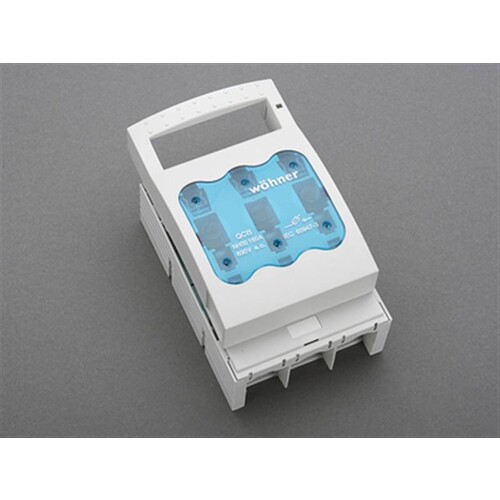

92000144 Wöhner 33222 Aufbau Lasttrennschalter LTS Gr.00 verk.BS

23478560
2506657
1 Stk
4021267332228
DE
85361090
92000144
beantwortete(n) Fragen weitere Varianten
Aufbau-Lasttrennschalter Gr.00 bis 160A Ue= AC690V, DC250V Ausführung mit Schraube M8 70mm² / Md 12-14Nm Berührungsschutz mit integrieten Einschalthilfen und Lichtbogenlöscheinrichtung Prüföffnung im Deckel selbstverschliessend Zulassungen: DIN VDE 0660 Teil 107 EN 60947-3 IEC 60947 Maße (HxBxT): 176x106x82,5mm
Anmerkungen zur LIMMERT-KI

Der Wöhner Aufbau Lasttrennschalter LTS Gr.00 ist ein zuverlässiges Gerät für industrielle Anwendungen mit einer maximalen Bemessungsbetriebsspannung von 690V AC und einem Bemessungsdauerstrom von 160A. Mit einer kompakten Bauweise von 176 mm Höhe, 106 mm Breite und 82,5 mm Tiefe ist dieser Schalter ideal für den Sammelschienenaufbau geeignet. Er verfügt über einen Schraubanschluss für den Hauptstromkreis und ist nicht für die Bodenbefestigung konzipiert. Die Schutzart IP30 gewährleistet einen angemessenen Berührungsschutz. Der Schalter ist für NH00-Sicherungseinsätze geeignet und bietet eine komfortable Bedienung durch das Deckelgriff-Betätigungselement. Dieser Lasttrennschalter ist eine ausgezeichnete Wahl für Anwendungen, die eine sichere und zuverlässige Trennung des Stromkreises erfordern.

Produktinfos

Ausführung als Hauptschalter: Nein
Ausführung als Sicherheitsschalter: Nein
Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
Bemessungsdauerstrom Iu: 160 A
Geeignet für Sicherungseinsätze: NH00
Polzahl: 3
Mit Sicherungsüberwachung: Nein
Anschlussart Hauptstromkreis: Schraubanschluss
Geeignet für Bodenbefestigung: Nein
Geeignet für Sammelschienenaufbau: Ja
Ausführung des Betätigungselements: Deckelgriff
Ausführung als NOT-AUS-Einrichtung: Nein
Schutzart (IP), frontseitig: IP30
Maße (H x B x T): 176 x 106 x 82,5 mm
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Ausführung als Sicherheitsschalter: Schienenanschluss
    Bemessungsdauerstrom Iu: 160 A
    Geeignet für Sicherungseinsätze: 0
    Polzahl: 3
    Mit Sicherungsüberwachung: IP30
    Geeignet für Sammelschienenaufbau: Nein
    Schutzart (IP), frontseitig: IP30
    Weitere Details
    Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
    Bedingter Bemessungskurzschlussstrom Iq: 50 kA
    Anschlussart Hauptstromkreis: 690
    Geeignet für Frontbefestigung: Deckelgriff
    Ausführung des Betätigungselements: Deckelgriff
    Bemessungsbetriebsleistung bei AC-23, 400 V: 0 kW
    Bemessungskurzzeitstromfestigkeit Icw: NH00 kA
    Motorantrieb optional: Nein
    Position des Betätigungselements: 0
    Kabeleinführung: 1
