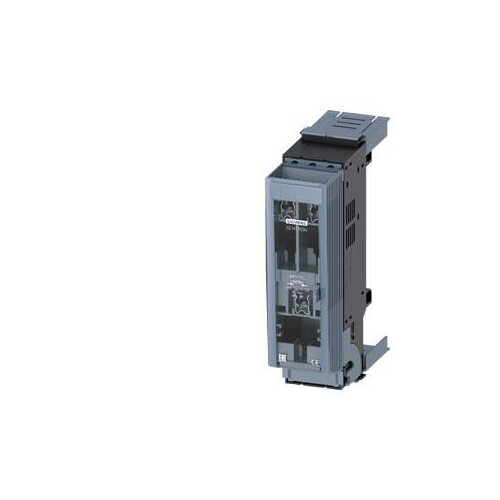

3NP11131BC20 Siemens SENTRON, Sicherungslasttrennschalter 3NP1, 3- po

32990385
1 Stk
4001869599571
CZ
85365080
3NP1113-1BC20
beantwortete(n) Fragen weitere Varianten

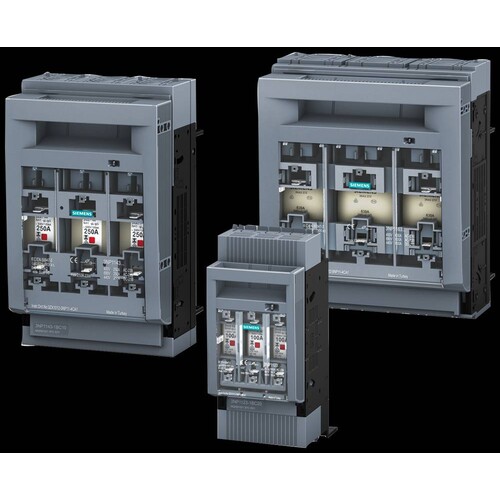

SENTRON, Sicherungslasttrennschalter 3NP1, 3-polig, NH000 schmal, 125 A, für Sammelschienen- systeme 60mm, Rahmenklemme, Kabelabgang nach unten, Abdeckebene 32/60/70mm Sicherungslasttrennschalter SENTRON 3NP1 zum Schutz von Anlagen in Industrie oder Infrastruktur vor Überlast und Kurzschluss. Die Sicherungslasttrennschalter besitzen eine elektronische Sicherungsüberwachungsfunktion, die eine optionale Netzüberwachung ermöglichen. Es sind flexible Schaltzeitpunkte des Hilfsschalters möglich. Der standardmäßig enthaltene Umgreif- und Berührungsschutz der SENTRON Reihe 3NP1 verhindert, selbst bei rückseitigem Zugriff, dass der Anwender bei der Montage auf Sammelschienensystemen stromführende Teile berührt. Optimale Technik für Ihre Sicherheit - nur von Siemens.
Anmerkungen zur LIMMERT-KI

Der Siemens SENTRON Sicherungslasttrennschalter 3NP1 ist ein zuverlässiges und sicheres Gerät, das für Sammelschienensysteme mit einer Breite von 60 mm konzipiert ist. Mit einer Nennstromstärke von 125 A und einer maximalen Durchlassstromstärke von 15 kA bietet dieser 3-polige Schalter hervorragenden Schutz gegen Überlast und Kurzschluss. Die Schutzart IP30 gewährleistet den Einsatz in geschützten Umgebungen, während die mechanische Lebensdauer von typischerweise 2000 Schaltspielen für Langlebigkeit spricht. Der Schalter ist für eine Umgebungstemperatur von -25 °C bis 70 °C geeignet und bietet Flexibilität in der Anwendung. Die kompakte Bauweise mit Abmessungen von 208 mm Höhe, 53 mm Breite und 129 mm Tiefe macht ihn ideal für verschiedene Installationen. Der SENTRON 3NP1 ist die perfekte Wahl für industrielle Anwendungen, die Sicherheit und Zuverlässigkeit erfordern.

Produktinfos

Produkt-Bezeichnung: Sicherungslasttrennschalter 3NP1
Polzahl: 3
Bauart des Geräts: für Sammelschienensysteme 60mm
Baugröße des Sicherungseinsatzes: NH000
Durchlassstrom bei geschlossenem Schalter maximal: 15 kA
mechanische Lebensdauer (Schaltspiele) typisch: 2000
I2t-Wert bei geschlossenem Schalter maximal: 150 kA2.s
Betriebsstrom bei 35 °C Bemessungswert: 125 A
Betriebsstrom bei 40 °C Bemessungswert: 111 A
Betriebsstrom bei 45 °C Bemessungswert: 95 A
Betriebsstrom bei 50 °C Bemessungswert: 76 A
Betriebsstrom bei 55 °C Bemessungswert: 51 A
Betriebsstrom bei AC-21 B bei 240 V Bemessungswert: 125 A
Betriebsstrom bei AC-21 B bei 400 V Bemessungswert: 125 A
Betriebsstrom bei AC-21 B bei 500 V Bemessungswert: 125 A
Betriebsstrom bei AC-21 B bei 690 V Bemessungswert: 80 A
Betriebsstrom bei AC-22 B bei 240 V Bemessungswert: 125 A
Betriebsstrom bei AC-22 B bei 400 V Bemessungswert: 125 A
Betriebsstrom bei AC-22 B bei 500 V Bemessungswert: 125 A
Betriebsstrom bei AC-23 B bei 400 V Bemessungswert: 63 A
Durchlassstrom bei zügigem Einschalten maximal: 10 kA
Betriebsspannung bei AC Bemessungswert maximal: 690 V
Schutzart bei geschlossenem Schalter mit Blende oder Kabelschuhabdeckung: IP30
Schutzart bei geschlossenem Schalter ohne Blende oder Kabelschuhabdeckung: IP10
Schutzart offen: IP10

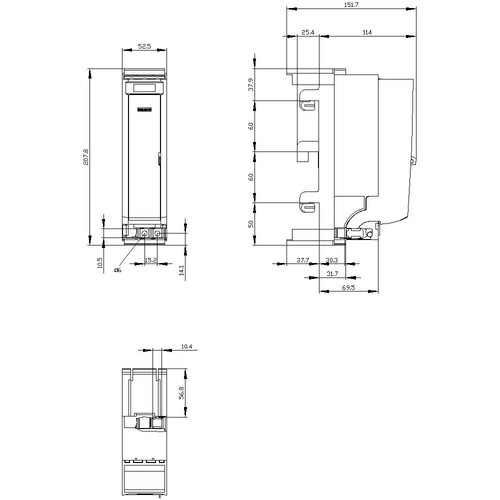

Höhe: 208 mm
Breite: 53 mm
Tiefe: 129 mm
Nettogewicht: 0,61 kg
Umgebungstemperatur während Betrieb minimal: -25 °C
Umgebungstemperatur während Betrieb maximal: 70 °C
Umgebungstemperatur während Lagerung minimal: -50 °C
Umgebungstemperatur während Lagerung maximal: 80 °C
Preisanzeige nur nach Anmeldung
B

    Katalogseiten

    Produktinfos

    Ausführung als Hauptschalter: Nein
    Ausführung als Sicherheitsschalter: Ja
    Bemessungsdauerstrom Iu: 125 A
    Geeignet für Sicherungseinsätze: NH000
    Polzahl: 3
    Mit Sicherungsüberwachung: Nein
    Geeignet für Bodenbefestigung: Nein
    Geeignet für Sammelschienenaufbau: Ja
    Ausführung als NOT-AUS-Einrichtung: Nein
    Schutzart (IP), frontseitig: IP30
    Weitere Details
    Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
    Bedingter Bemessungskurzschlussstrom Iq: 80 kA
    Anschlussart Hauptstromkreis: Rahmenklemme
    Geeignet für Frontbefestigung: Nein
    Ausführung des Betätigungselements: Deckelgriff
    Motorantrieb integriert: Nein
    Bemessungsbetriebsleistung bei AC-23, 400 V: 0 kW
    Bemessungskurzzeitstromfestigkeit Icw: 5 kA
    Motorantrieb optional: Nein
    Position des Betätigungselements: vorne
    Kabeleinführung: sonstige
