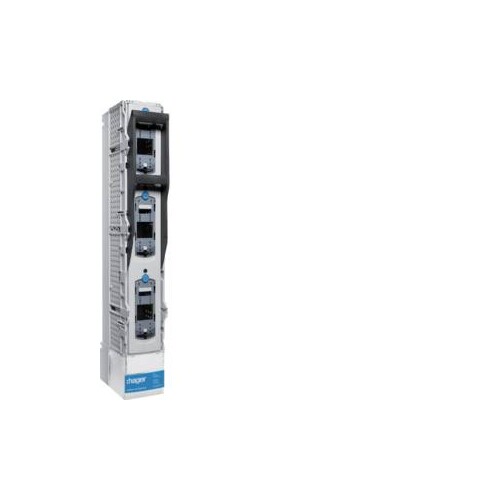

LVSG3CPX HAGER NH3 Schaltleiste Schrauban. 185mm SaS

20774201
2569799
1 Stk
4049857124947
DE
8536508090
LVSG3CPX
beantwortete(n) Fragen weitere Varianten
NH-Sicherungs-Lastschaltleiste LV NH3 185mm 3-polig M12
Anmerkungen zur LIMMERT-KI

Die NH-Sicherungs-Lastschaltleiste LV NH3 von HAGER ist eine hochbelastbare Schaltleiste mit einem Nennstrom von 630 A, die für die Sammelschienenmontage mit einem Abstand von 185 mm konzipiert ist. Diese 3-polige Schaltleiste erfüllt die Anforderungen nach DIN EN 60947-3 und IEC 60947-3 und ist für NH-Sicherungseinsätze nach DIN 43620-1 geeignet. Sie bietet eine hohe Strombelastbarkeit und ist mit einem Schraubanschluss ausgestattet, der für flexible und starre Leiter mit Querschnitten von 35 bis 300 mm² geeignet ist. Mit einem Betriebstemperaturbereich von -25 bis 55 °C und einer Stoßspannungsfestigkeit von 12 kV ist diese Schaltleiste ideal für anspruchsvolle industrielle Anwendungen. Die Schutzart IP2X gewährleistet zusätzliche Sicherheit, während die lange Lebensdauer von 200 elektrischen und 800 mechanischen Schaltspielen die Zuverlässigkeit unterstreicht.

Produktinfos

Nennstrom: 630 A
Strombelastbarkeit bei AC22: 630 A
Strombelastbarkeit bei AC23: 630 A
zul. Bemessungs kurzzeitstromfestigkeit Icw: 15 kA
Sicherung: NH3
Anschluss-/Steckertyp: Schraubanschluss
Anschlussquerschnitt bei flexiblem Leiter: 35 - 300 mm²
Anschlussquerschnitt bei starrem Leiter: 35 - 300 mm²
Polanzahl: 3
Betriebstemperatur: -25 - 55 °C
Nominelles Drehmoment: 32 - 32 Nm
Gerätelebensdauer elektrische Schaltspiele: 200
Gerätelebensdauer mechanische Schaltspiele: 800
Schutzart (IP): IP2X
Isolationsspannung Ui: 1000 V
Stoßspannungsfestigkeit: 12 kV
Abstand Sammelschienen: 185 mm
Höhe: 671 mm
Gesamtverlustleistung unter Nennstrom: 111 W
Frequenz: 50 - 60 Hz
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Baugröße des Sicherungseinsatzes: NH3
    Polzahl: 3
    Ausführung: Sicherungslasttrennschalter
    Bemessungsdauerstrom Iu: 630 A
    Schienenmittenabstand 40 mm: Nein
    Schienenmittenabstand 50 mm: Nein
    Schienenmittenabstand 60 mm: Nein
    Schienenmittenabstand 100 mm: Nein
    Schienenmittenabstand 185 mm: Ja
    Anschlussart Hauptstromkreis: Schraubanschluss
    Weitere Details
    Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
    Bedingter Bemessungskurzschlussstrom Iq: 120 kA
    Doppelt unterbrechend: Nein
