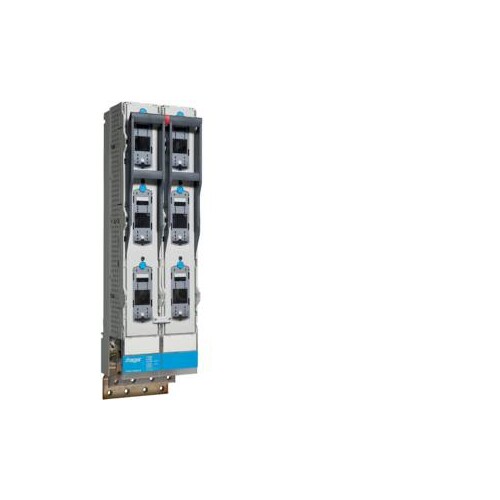

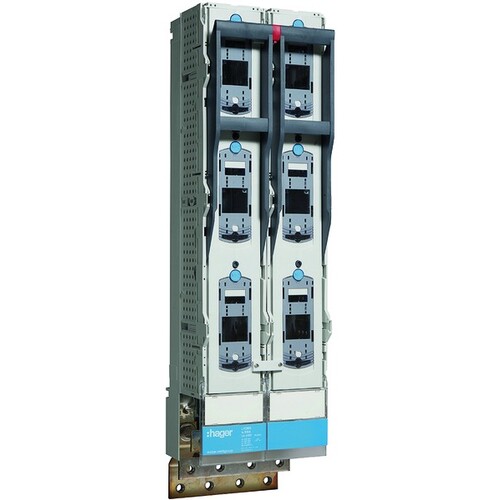

LVDR800CPX HAGER NH2 Doppel-Schaltlei. Schraub.185mm SaS

20774138
2569790
1 Stk
4049857125104
DE
8536508090
LVDR800CPX
beantwortete(n) Fragen weitere Varianten
NH-Sicherungs-Lastschaltleiste LV NH2 185mm 3-polig M12 doppelt
Anmerkungen zur LIMMERT-KI

Die NH-Sicherungs-Lastschaltleiste LV NH2 185mm von HAGER ist eine hochbelastbare und zuverlässige Lösung für industrielle Anwendungen. Mit einem Nennstrom von 800 A und einer Strombelastbarkeit von 400 A bei AC22 und AC23 ist sie ideal für anspruchsvolle elektrische Systeme. Die Sicherungsgröße NH2 und der Schraubanschluss ermöglichen eine einfache Installation. Die Schutzart IP2X sorgt für Sicherheit, während die Betriebstemperatur von -25 bis 55 °C eine vielseitige Einsatzmöglichkeit garantiert. Mit einer Höhe von 740 mm und einer Tiefe von 190 mm passt sie in die meisten Schaltschränke. Die Gerätelebensdauer beträgt bei elektrischen Schaltspielen 100 und bei mechanischen Schaltspielen 500, was ihre Langlebigkeit unterstreicht. Diese Lastschaltleiste ist nach DIN VDE 0660/107 und IEC 947-3 konzipiert und bietet eine robuste und sichere Lösung für Ihre elektrischen Anforderungen.

Produktinfos

Nennstrom: 800 A
Strombelastbarkeit bei AC22 Kategorie B: 400 A
Strombelastbarkeit bei AC23 Kategorie B: 400 A
zul. Bemessungs kurzzeitstromfestigkeit Icw unter 1s IEC60947: 20 kA
Sicherungsgröße: NH2
Anschluss-/Steckertyp: Schraubanschluss
Anschlussquerschnitt bei flexiblem Leiter: 4x 240 mm²
Anschlussquerschnitt bei starrem Leiter: 4x 240 mm²
Polanzahl: 3
Betriebstemperatur: -25 bis 55 °C
Nominelles Drehmoment: 32 - 32 Nm
Gerätelebensdauer elektrische Schaltspiele: 100
Gerätelebensdauer mechanische Schaltspiele: 500
Schutzart (IP): IP2X
Isolationsspannung Ui: 1000 V
Stoßspannungsfestigkeit: 12 kV
Abstand Sammelschienen: 185 mm
Höhe: 740 mm
Tiefe: 190 mm
Frequenz: 50 - 60 Hz
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Baugröße des Sicherungseinsatzes: NH2
    Polzahl: 3
    Ausführung: Sicherungslasttrennschalter
    Bemessungsdauerstrom Iu: 800 A
    Schienenmittenabstand 40 mm: Nein
    Schienenmittenabstand 50 mm: Nein
    Schienenmittenabstand 60 mm: Nein
    Schienenmittenabstand 100 mm: Nein
    Schienenmittenabstand 185 mm: Ja
    Anschlussart Hauptstromkreis: Schraubanschluss
    Weitere Details
    Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
    Bedingter Bemessungskurzschlussstrom Iq: 80 kA
    Doppelt unterbrechend: Ja
